Helo HNS-M2 Produkthandbuch Seite 126

Podręcznik instalacji i użytkownika HNS-M2
Montaż panelu sterującego, przycisku i termostatu
Panel sterowania jest specjalnie uszczelniony, dzięki
czemu jest odporny na wilgoć. Panel sterowania
można zainstalować bezpośrednio na ścianie. Otwór
rurowy w saunie musi być uszczelniony, tak by wilgoć
nie przedostała się do rury, a a przez nią do wewnątrz
struktury. Kabel jest umieszczony za panelem
sterowania. Kabel może wychodzić także z podstawy
panelu sterowania, z wyznaczonego wcześniej otworu.
Ramka panelu sterującego jest wciśnięta na
spodnią część panelu.Demontażu dokonuje się za
pomocą dostarczonego wraz z urządzeniem
narzędzia. Na krawędziach ramki znajdują się
niewielkie otwory. (4 otwory) Za pomocą narzędzia,
po kolei wciskaj zatrzaski, jednocześnie ciągnąc
ramkę na zewnątrz.
Przycisk jest wypełniony masą uszczelniającą,
dlatego może zostać zamontowany w łaźni.
Przycisk można zainstalować na ścianie (ścianki
akrylowe), lub wykonując odpowiedni otwór, w
którym można go będzie osadzić i uszczelnić za
pomocą odpowiedniej masy. Jeśli to konieczne
można także wykorzystać skrzynki instalowane na
powierzchni, nie muszą być one szczelne, ponieważ
przycisk jest odporny na wilgoć.
Czujnik jest zainstalowany na wysokości 170 cm od
podłogi, najlepiej na ścianie naprzeciwko drzwi.
Nakrętki zabezpieczającej można używać na
ścianach akrylowych.
W grubszej ścianie można wykonać otwór i uszczelnić
go odpowiednim środkiem uszczelniającym, by
zapobiec przedostaniu się wilgoci do wewnątrz
urządzenia.
Umieść czujnik w skrzynce i zaciśnij kabel przy użyciu
śruby zaciskowej.

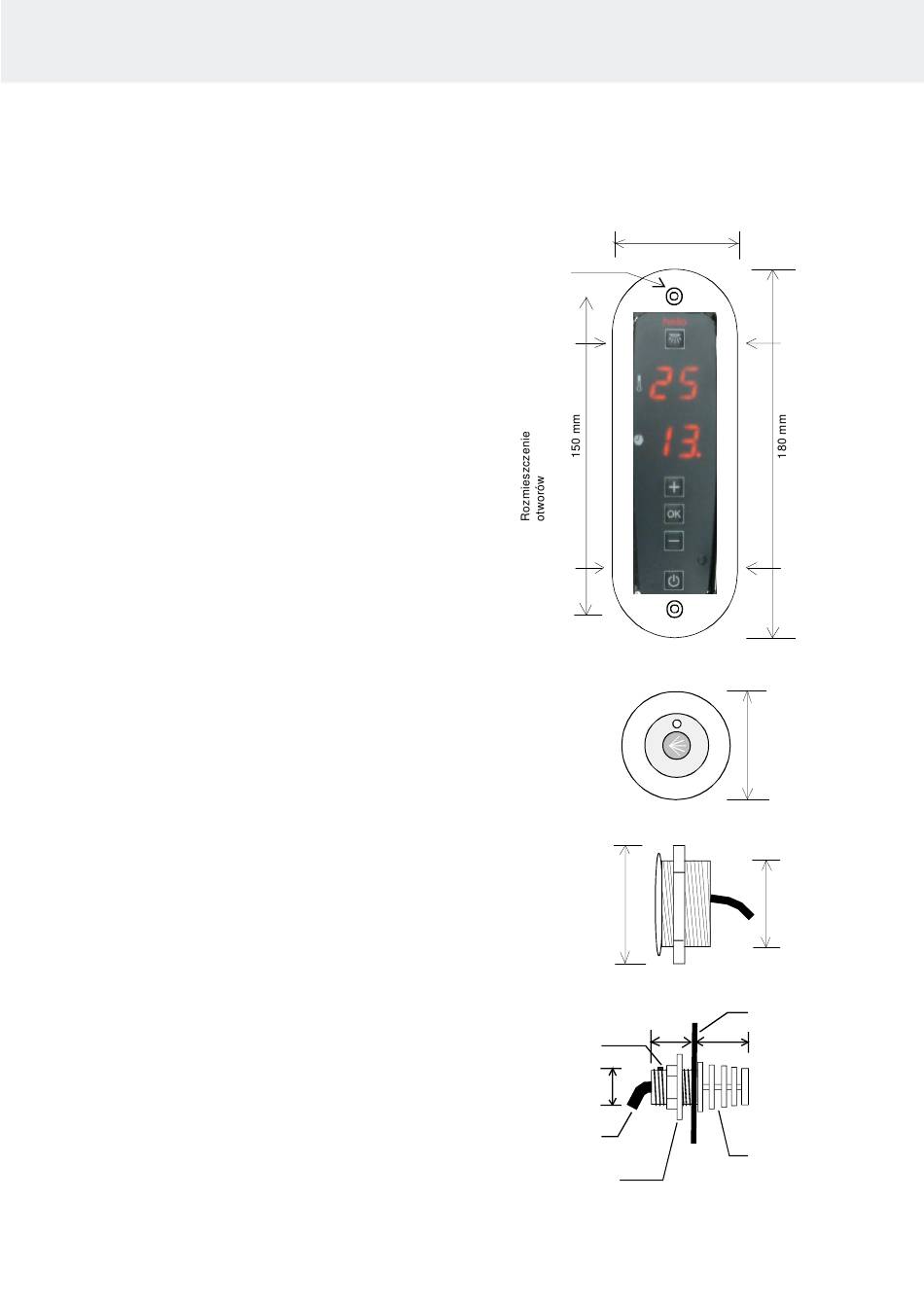

Otwór montażowy Ø 5mm
Blokowanie
Blokowanie
czujnik
21 mm
Nakrętka
zabezpieczająca
Nakrętka blokująca
55 mm
40 mm
46 mm
Ściana
24 mm
32 mm
Zabezpieczenie
czujnika
13
Blokowanie
Blokowanie
32 mm
