Gebruikers- en installatiehandleiding HNS–M2

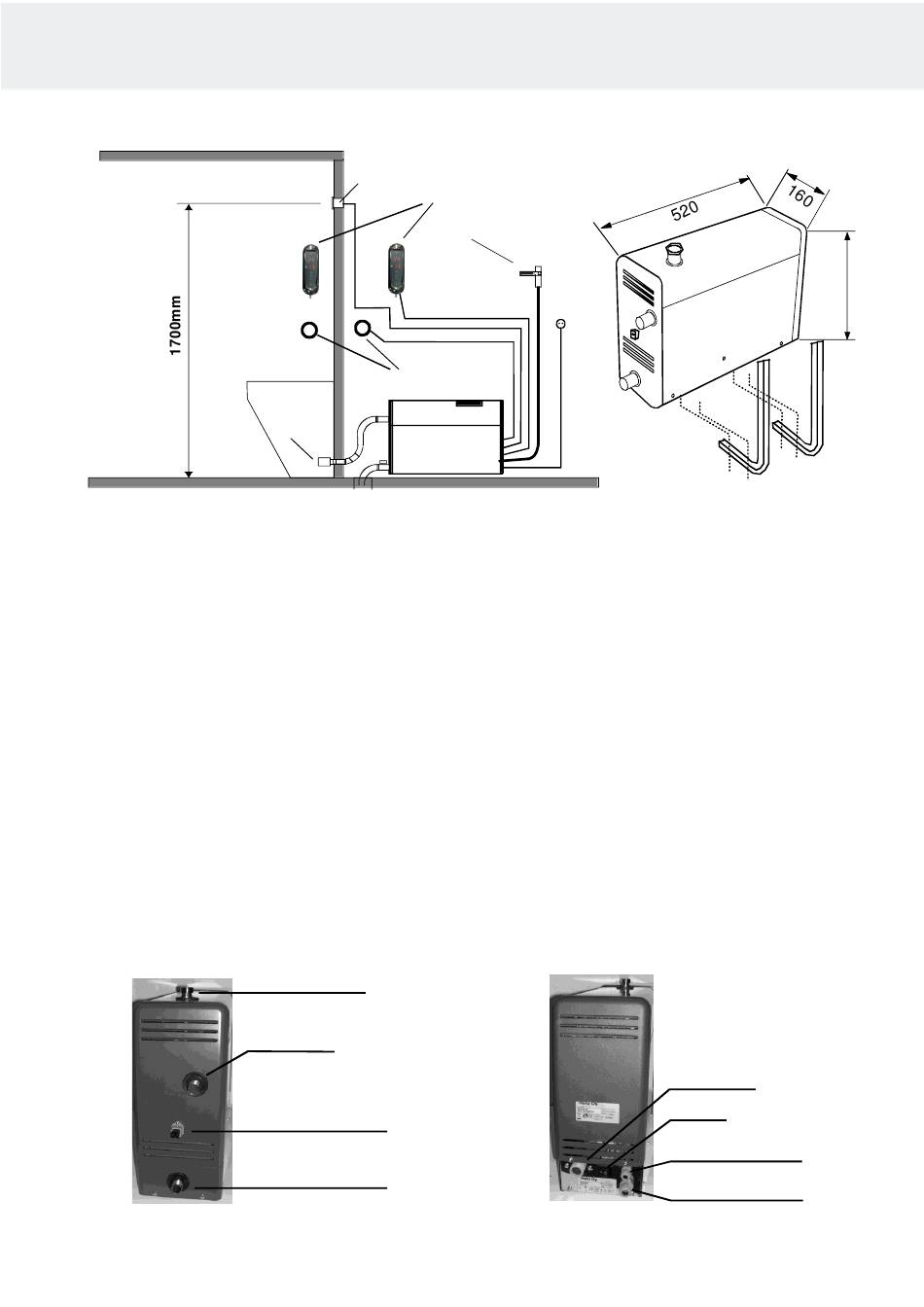

Afbeelding van het type installatie
Stoomruimte
Het bedieningspaneel plaatsen
Het bedieningspaneel is binnen of buiten de stoom ruimte geïnstalleerd, model HNS – M2.
LET OP! Als de stoomgenerator elke dag langer dan 4 uur wordt gebruikt, dan moet het
bedieningspaneel buiten de stoomruimte worden geplaatst en moet er een aparte sensor
worden gebruikt, productnummer 0043210.
De kabel van het bedieningspaneel kan worden verlengd met een gelijkwaardige kabel, maximaal 10 m.
De drukknop Aan/uit kan worden gebruikt om de stoomgenerator op afstand te starten en te stoppen; de drukknop
kan binnen of buiten de stoomruimte worden geplaatst. Zie pagina 12 voor uitgebreide instructies
Stoomspuitmond/spuitmonden moeten ongeveer 200 tot 400 mm van de vloer onder een bank of zitting of op de
wand worden geplaatst, zodat niemand zijn voeten aan de hete stoom kan branden. De spuitmonden moeten naar
de grond zijn gericht. De spuitmonden moeten worden aangebracht op een plaats waar ze niet per ongeluk kunnen
worden aangeraakt. De temperatuur van de stoom is +100 °C en kan bij aanraking letsel veroorzaken.
Als kinderen of personen met verminderde reflexen de stoomruimte gaan gebruiken, moet de spuitmond van een
afscherming worden voorzien om te voorkomen dat zij worden blootgesteld aan de hete stoomsproeier.
Sensor. De sensor is op de printplaat van de stoomgenerator aangesloten met stekkers T1 en T2, die de sensor
automatisch detecteren.
De sensor moet op een hoogte van ongeveer 1.700 mm worden geïnstalleerd, bij voorkeur aan de wand tegenover
de deur. Aanbevolen wordt om de opening waar de sensor wordt geïnstalleerd met passend afdichtingsmateriaal af
te sluiten, zodat er geen vocht in de wand kan binnendringen.
De thermometer van de stoomruimte dient op een zodanige hoogte te worden geïnstalleerd dat deze dezelfde
waarde geeft als het bedieningspaneel.
Aansluitingen van de stoomgenerator
Moer afdekking
voor ontkalking
Automatische magneetklep
stekker (HNS-M2)
Waterafvoer ½ ", handmatige
of magneetklep
Sensor
Bedieningspaneel
Drukknop Aan/uit
Stoomleiding
Doorspoelen
Stoomleiding ½"
Wateraansluiting
Voeding
380
Wandmontage stoomgenerator
Wateraansluiting, ¾"
Hoofdschakelaar
Kabel bedieningspaneel
Voeding
