Εγχειρίδιο χρήσης και εγκατάστασης HNS–M2

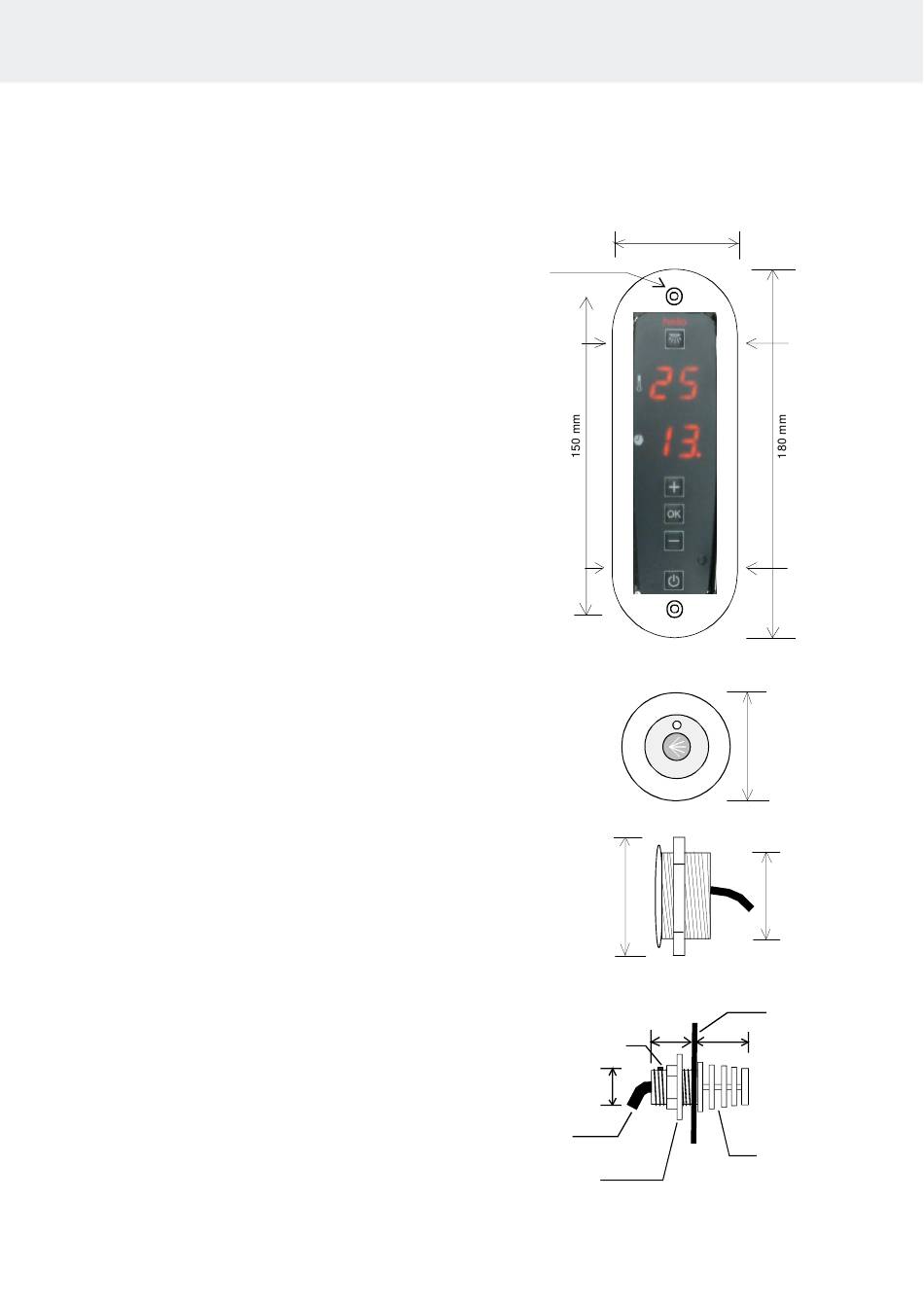

Εγκατάσταση πίνακα ελέγχου, πλήκτρου και αισθητήρα
Ο πίνακας ελέγχου φέρει πλήρωση στεγανοποιητικού
υλικού που τον καθιστά ανθεκτικό στην υγρασία. Ο
πίνακας ελέγχου μπορεί να εγκατασταθεί απευθείας σε
τοίχο. Η οπή σωλήνωσης στην αίθουσα ατμού πρέπει
να στεγανοποιείται για την αποτροπή της διαφυγής της
υγρασίας από το σωλήνα στις δομές. Το καλώδιο
παραμένει πίσω από τον πίνακα ελέγχου. Το καλώδιο
μπορεί επίσης να εξέλθει από το κάτω μέρος του
πίνακα ελέγχου, μέσω μιας προ-σημειωμένης οπής.
Το πλαίσιο του πίνακα ελέγχου κουμπώνει απευθείας
επάνω του. Η αποσύνδεση εκτελείται με εργαλείο που
συνοδεύει τη μονάδα. Το πλαίσιο έχει μικρές οπές στα
άκρα (4 οπές). Ωθήστε ελαφρά τον πείρο ασφάλισης
με το εργαλείο μέσα από την οπή, έναν κάθε φορά, και
τραβήξτε παράλληλα το πλαίσιο προς τα έξω.
Το πλήκτρο φέρει πλήρωση στεγανοποιητικού υλικού, συνεπώς μπορεί να
εγκατασταθεί στην αίθουσα ατμού. Το πλήκτρο μπορεί να εγκατασταθεί
μέσω τοίχου (ακρυλικά τοιχώματα) ή με τη διάνοιξη κατάλληλης οπής, όπου
το πλήκτρο μπορεί να ενσωματωθεί και να στεγανοποιηθεί με κατάλληλο
στεγανωτικό υλικό. Μπορούν επίσης να χρησιμοποιηθούν κυτία
επιφανειακής εγκατάστασης, εάν είναι απαραίτητο. Δεν είναι
απαραίτητο να είναι στεγανά καθώς το ίδιο το πλήκτρο είναι ανθεκτικό
στην υγρασία.
Ο αισθητήρας εγκαθίσταται σε ύψος 170 εκ. από το
δάπεδο, κατά προτίμηση σε τοίχο απέναντι από την
πόρτα. Σε ακρυλικά τοιχώματα μπορεί να
χρησιμοποιηθεί παξιμάδι συγκράτησης. Σε πιο παχιά
τοιχώματα, μπορεί να διανοιχθεί οπή και να
στεγανοποιηθεί με κατάλληλο στεγανωτικό για να
αποτραπεί η είσοδος υγρασίας στη δομή. Εισαγάγετε
τον αισθητήρα στη θήκη και σφίξτε το καλώδιο με τη
βίδα σύσφιγξης.
Οπή τοποθέτησης
5 mm
Ø
Ασφάλιση
Ασφάλιση
Βίδα ασφάλισης
Αισθητήρας
Βίδα ασφάλισης
55 mm
46 mm
24 mm
32 mm
21 mm
13
Ασφάλιση
Ασφάλιση
40 mm
32 mm
τοίχος
Περίβλημα
αισθητήρων
