Руководство по установке и эксплуатации парогенератора HNS-M2

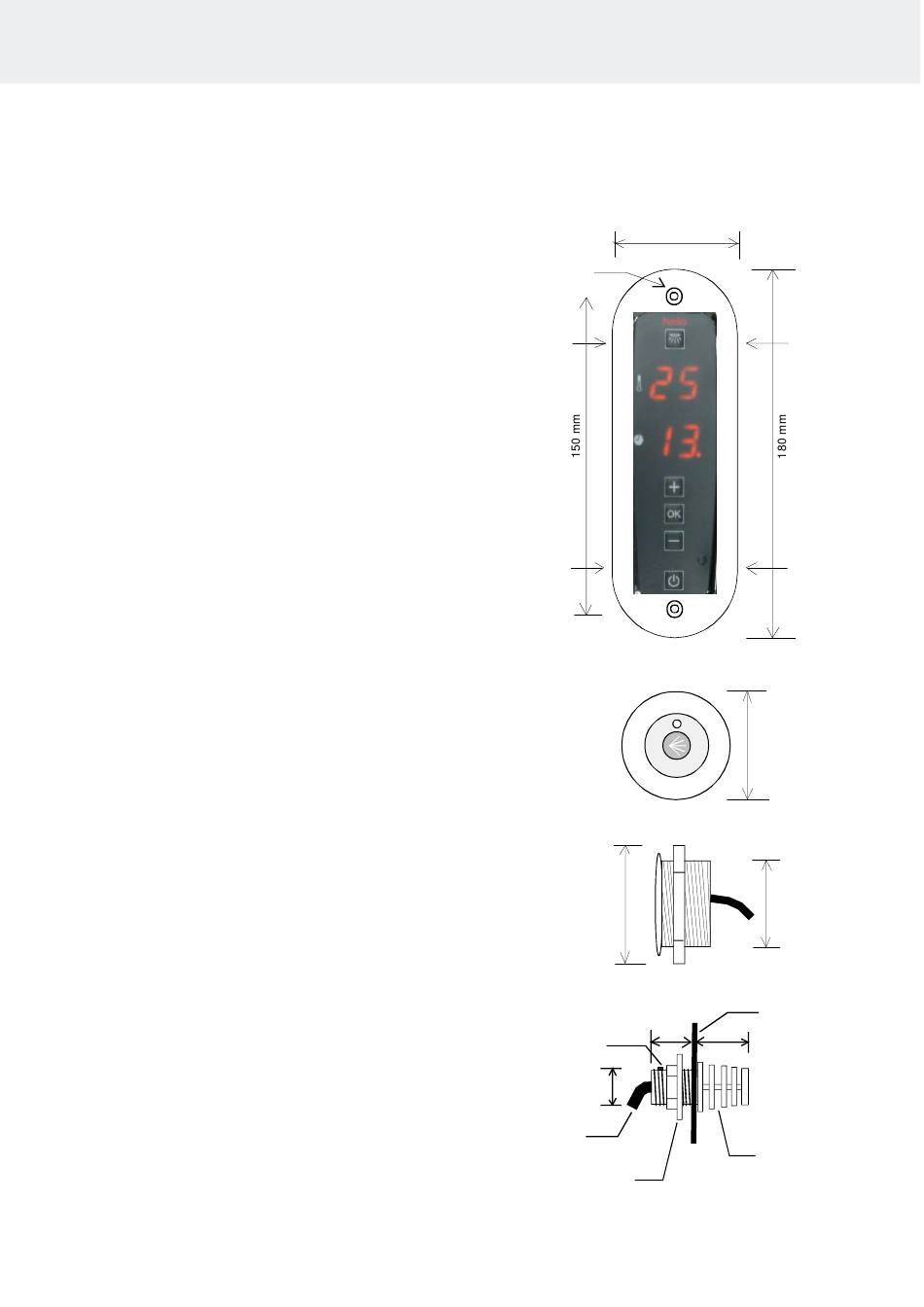

Панель управления наполнена уплотняющим
материалом, обеспечивающим
влагостойкость. Панель управления может
быть установлена
на стене. Отверстие для трубы в парной
необходимо герметизировать, чтобы влага не
проходила в конструкционные материалы.
Кабель остается за панелью управления.
Кабель также может подходить
к панели управления снизу, через заранее
проделанное отверстие.
Рамка панели управления устанавливается
непосредственно на панель.
Разъединение выполняется при помощи
инструмента, который идет в комплекте с
агрегатом. На краях рамки имеются небольшие
отверстия (4 отверстия). Через отверстие при
помощи инструмента слегка протолкните
фиксатор рамки, и вытяните рамку.
Нажимная кнопка заполнена герметиком, поэтому
ее можно установить в парной. Кнопка может
устанавливаться в стене (на акриловых стенах),
или для нее может быть сделано соответствующее
отверстие, в которое помещается кнопка и которое
заполняется соответствующим герметиком. При
необходимости могут использоваться поверхностные
монтажные коробки. Их не надо герметизировать,
так как имеющаяся кнопка загерметизирована.
Датчик устанавливается на высоте 170 см от
пола, предпочтительно на стене напротив двери.
Крепежную гайку можно использовать на акриловой
стенке. Отверстие можно сделать в более толстой
стене и уплотнить его с помощью подходящего
уплотнителя, чтобы исключить поступление влаги
в конструкционные материалы.
Вставьте датчик в корпус и укрепите кабель
зажимным винтом.
Крепежное отверстие Ø 5мм
Фиксация
Фиксация
Зажимной винт
21 mm
датчик
Крепежная гайка
55 mm
40 mm
46 mm
24 mm
32 mm
Крышка
датчик
13
Фиксация
Фиксация
32 mm
Стена
