Ръководство за употреба и монтаж на HNS–M2

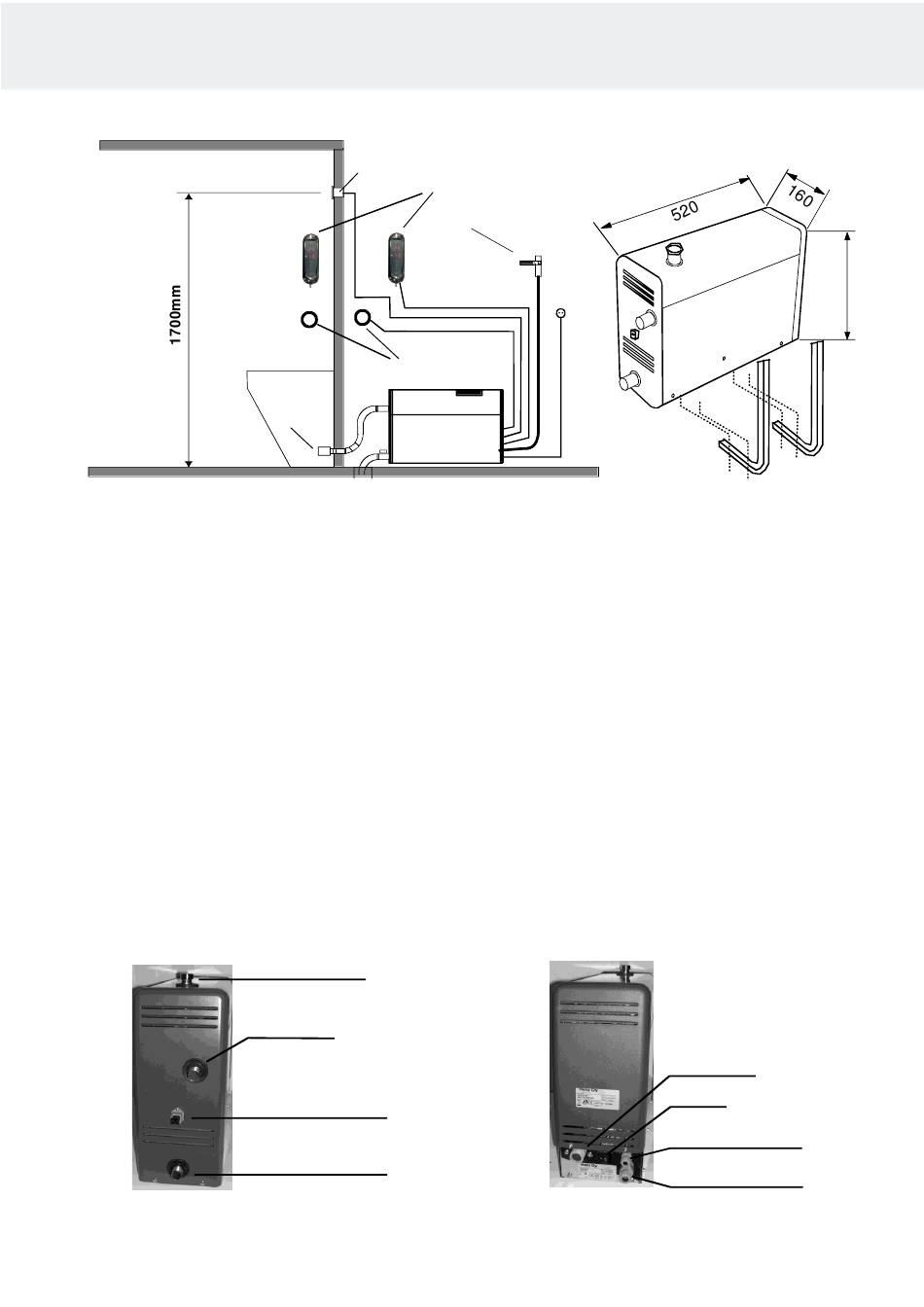

Изображение на принципа на монтаж
Парна баня
Местоположение на контролния панел
Контролният панел се монтира във или извън парната баня, модел HNS–M2.
ЗАБЕЛЕЖКА! Ако ежедневното използване на генератора на пара продължава
повече от 4 часа, контролният панел трябва да се постави извън парната баня и
трябва да се използва отделен сензор с продуктов номер 0043210.
Кабелът на контролния панел може да бъде удължен с еквивалентен кабел, макс. 10 m.
Бутонът за включване/изключване може да се използва за дистанционно пускане и спиране на генератора на
пара, като е възможно поставянето му във или извън парната баня. За подробни инструкции вижте стр. 12.
Парните дюзи се поставят на около 200 до 400 mm от пода под пейка или седалка или в стената, така че
горещата пара да не може да изгори ничии крака. Парните дюзи се насочват към пода. Когато монтирате
дюзите, трябва да им изберете такова място, на което никой да не може да ги докосне случайно.
Температурата на парата е +100°C и може да предизвика наранявания при контакт.
Ако парната баня се използва от деца или хора със затруднени рефлекси, парните дюзи трябва да бъдат
снабдени с протектори, предотвратяващи излагането на хората на потока от гореща пара.
Сензор. Сензорът се свързва с платката на генератора на пара към конектори T1 и T2, които го
идентифицират автоматично.
Сензорът се монтира на около 1700 mm височина, за предпочитане на стената срещу вратата.
Препоръчително е да изолирате монтажния отвор на сензора с подходящ изолационен материал, така че
влагата да не може да проникне в конструкцията на стените. Термометърът в парната баня се монтира на
такава височина, че да показва същата стойност като на контролния панел.
Връзки на генератора на пара
Гнездо за автоматичен електромаг-
нитен вентил (HNS–M2)
Източване на водата ½", ръчно или
електрически вентил
Сензор
Контролен
панел
Бутон за
включване/изключ
ване
Тръба за
пара
Източване
Резбована капачка
за декалцинация
Тръба за пара ½"
Връзка за вода
Електро-
захранване
Стенен монтаж на генератора
380
Връзка за вода, ¾"
Главен превключвател
Кабел на контролния панел
Електрозахранване
5
