Podręcznik instalacji i użytkownika HNS-M2

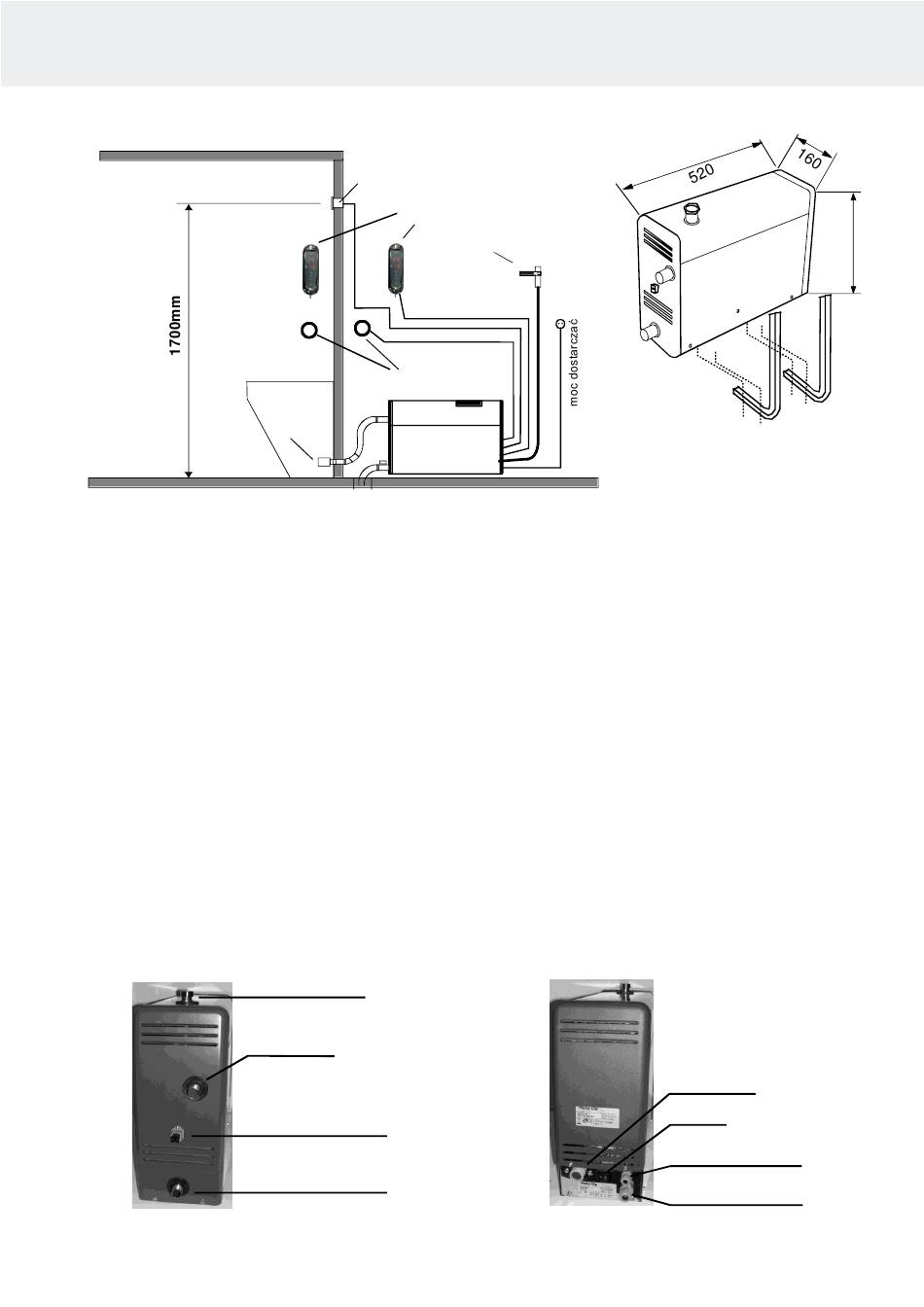

Image of principle of installation
Łaźnia parowa
Dysza parowa
Umiejscowienie panelu sterującego
Panel sterowania instaluje się wewnątrz lub na zewnątrz sauny, model HNS – M2.
UWAGA! Jeśli generator pary pracuje dłużej niż 4 godziny dziennie, należy umieścić
panel sterowania poza łaźnią parową oraz zamontować dodatkowy czujnik (nr kat.
0043210).
Kabel panelu sterowania można przedłużyć za pomocą odpowiedniego kabla o długości maks. 10 m.
Przycisk On/Off może służyć do zdalnego uruchamiania i zatrzymywania wytwornicy pary; można go umieścić
wewnątrz lub na zewnątrz sauny. Bardziej szczegółowe instrukcje znajdują się na str. 12.
Dysza / dysze parowe są umiejscowione około 200 do 400 mm od podłogi pod ławką albo siedzeniem, lub na
ścianie, aby gorąca para nie poparzyła stóp. Dysze parowe są zwrócone w kierunku podłogi. Podczas ich montażu
należy zadbać o to, by znajdowały się w miejscu, które uniemożliwia ich przypadkowe dotknięcie. Temperatura pary
wynosi +100 °C dlatego kontakt z nią może spowodować obrażenia na ciele.
Jeżeli z łaźni parowej korzystają dzieci lub osoby o ograniczonych zdolnościach ruchowych, dysza parowa musi być
zabezpieczona osłoną, która zabezpieczy przed bezpośrednim działaniem gorącej pary na człowieka.
Czujnik. Czujnik jest połączony ze złączami T1 i T2 płytki drukowanej wytwornicy pary, które rozpoznają go
automatycznie.
Czujnik instalowany jest na wysokości około 1700 mm, najlepiej na przeciwległej ścianie do drzwi. Aby zapobiec
przedostawaniu się wilgoci do instalacji, zaleca się uszczelnienie otworu instalacyjnego czujnik odpowiednim
materiałem uszczelniającym.
Termometr łaźni parowej jest zainstalowany na takiej wysokości, aby pokazywał te same odczyty co panel sterujący.
Przyłącza generatora pary
Wtyczka automatycznego zaworu
elektromagnetycznego (HNS-M2)
Odpływ wody ½, zawór
ręczny lub elektryczny
Czujnik temperatury
Panel sterujący
On/off push button
Spłukiwanie
Nakrętka pokrywy
do odkamieniania
Rura parowa ½"
Przyłącze wody
380
Montaż generatora na ścianie
Przyłącze wody ¾"
Wyłącznik główny
Kabel panelu sterowania
Źródło zasilania
