Bruksanvisning och installationshandbok HNS-M2

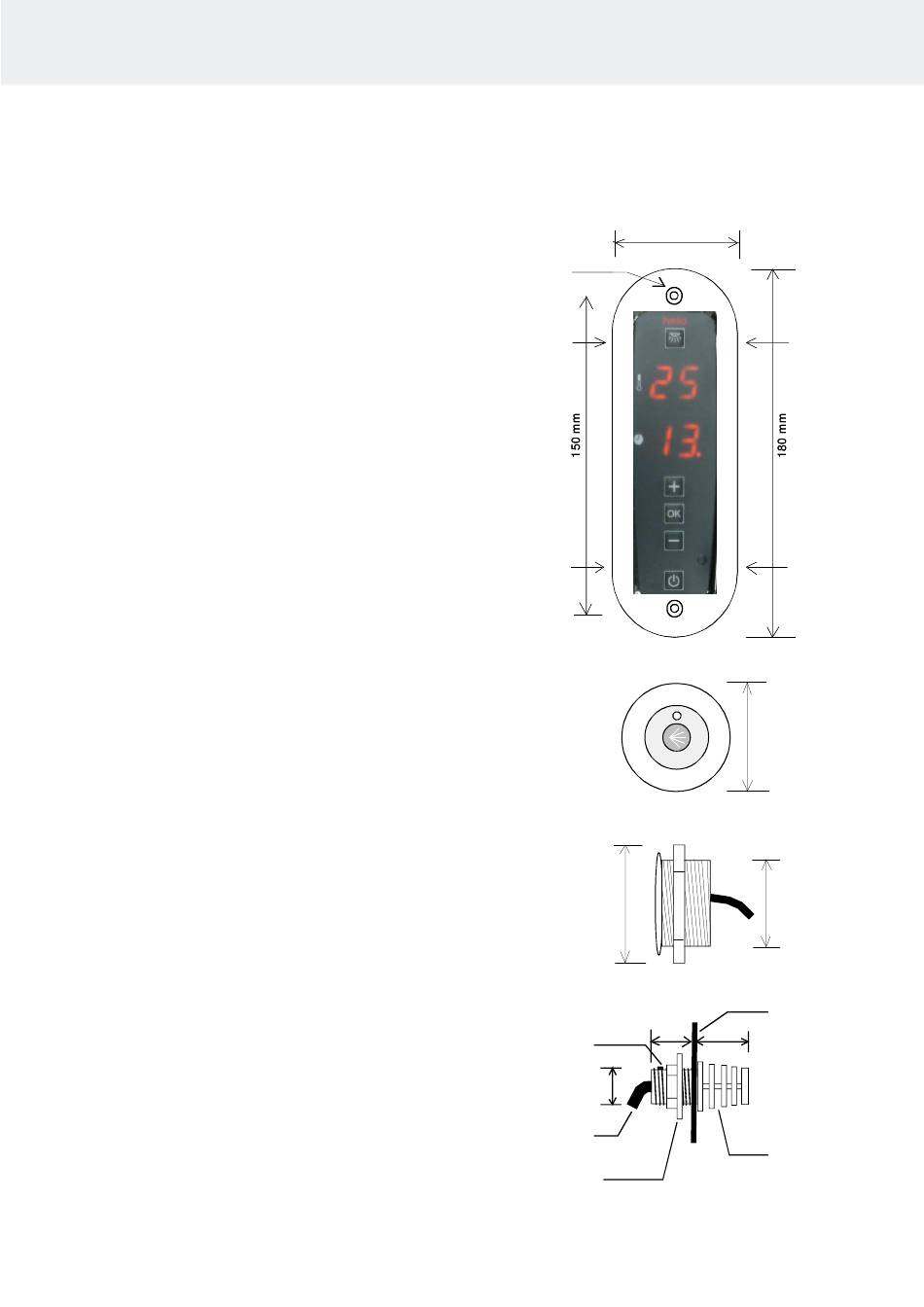

Använda och installera kontrollpanel, Tryckknapp och Sensor
Styrpanelen har fyllts med massa för att vara
fuktbeständig. Styrpanelen kan installeras
direkt på väggen. Rörets hål i ångrummet
ska tätas så att ingen fukt kan komma in i
konstruktionerna längs röret. Kabeln döljs bakom
styrpanelen. Alternativt kan kabeln komma ut genom
kontrollpanelens nederkant, där det redan finns
ett hål.
Kontrollpanelens ram trycks direkt på.
Lossningen sker med medföljande verktyg.
Ramen har små hål i kanten. (4 st.)
Tryck lätt på låsningsstiftet med verktyget från
hålet, ett i taget och dra samtidigt ramen utåt.
Tryckknappen har fyllts med massa vilket gör att den kan
installeras i ångrummet. Tryckknappen kan installeras
genom väggen (akrylväggar) eller genom att göra ett och
lämpligt hål, där tryckknappen kan sänkas
tätas i kanterna med lämplig massa.
Även yt-installationsdosor kan användas vid behov, de behöver
inte vara täta eftersom själva tryckknappen är fuktbeständig.
Sensorn installeras på 170 cm höjd över golvet,
helst på väggen mittemot dörren. En motmutter
kan vid behov användas om väggen är av akryl.
I en tjockare vägg kan man göra ett hål och täta
med en lämplig massa för att förhindra att fukt
tränger in i konstruktionerna.
Sensorn skjuts in i skyddet och därefter spänns kabeln
med en låsskruv.
Fasthål 5 mm
Ø
Låsning
Låsning
46 mm
Låsningsskruv
21 mm
Sensor
Motmutter
55 mm 55 mm
Låsning
Låsning
40 mm
32 mm
Vägg
24 mm
32 mm
Sensors
skydd
