Εγχειρίδιο χρήσης και εγκατάστασης HNS–M2

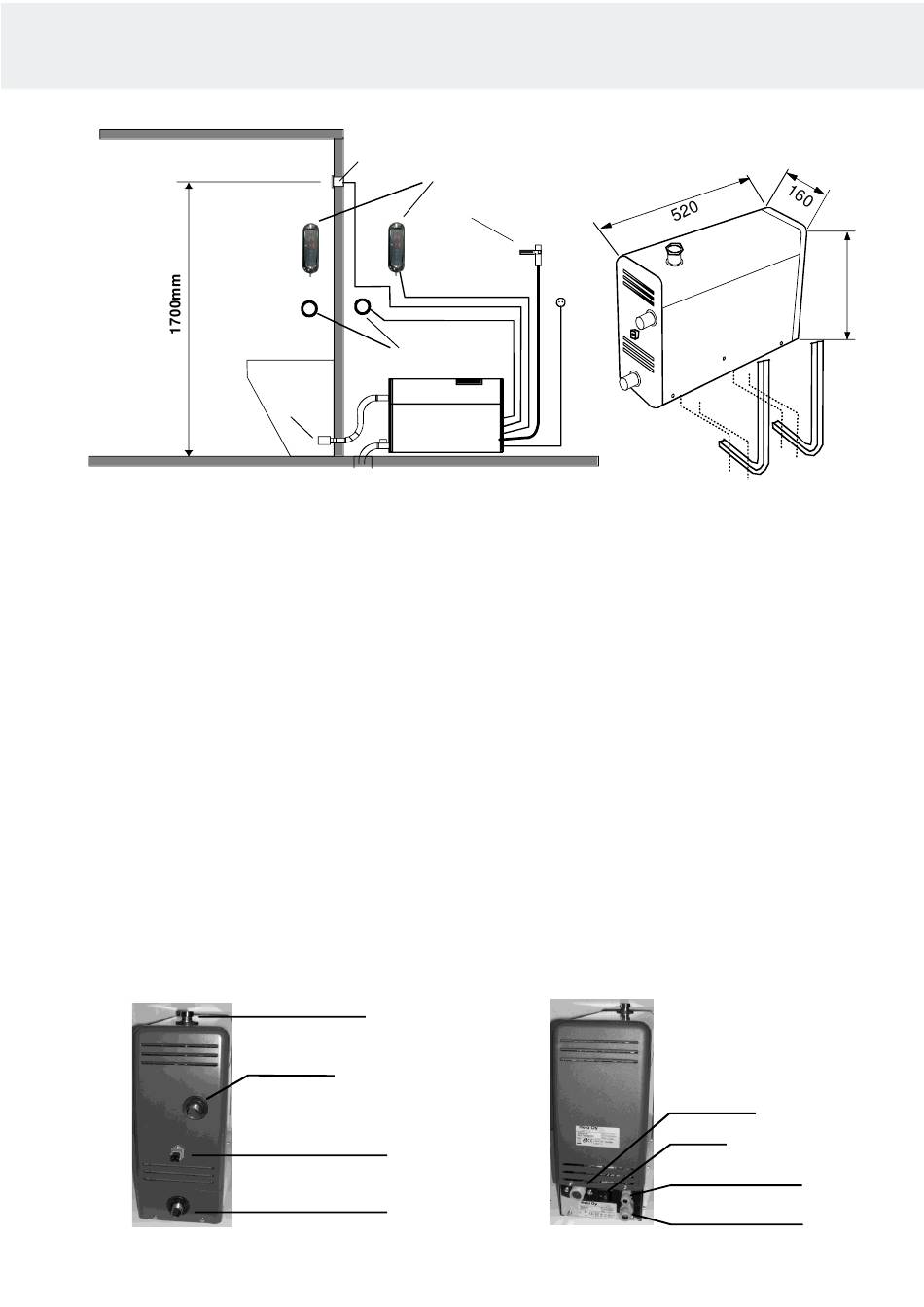

Εικόνα αρχής εγκατάστασης
Αίθουσα
ατμού
Σωλήνας ατμού
Θέση πίνακα ελέγχου
Ο Πίνακας ελέγχου εγκαθίσταται εντός ή εκτός της αίθουσας ατμού, μοντέλο HNS – M2.
ΣΗΜΕΙΩΣΗ! Εάν η καθημερινή χρήση της γεννήτριας ατμού υπερβαίνει τις 4 ώρες, τότε ο
πίνακας ελέγχου πρέπει να τοποθετηθεί στο εξωτερικό της αίθουσας ατμού και πρέπει
να χρησιμοποιηθεί ξεχωριστός αισθητήρας με κωδικό προϊόντος 0043210.
Το καλώδιο του πίνακα ελέγχου μπορεί να επεκταθεί με ισοδύναμο καλώδιο, σε μέγιστο μήκος 10 μέτρων.
Το πλήκτρο ενεργοποίησης/απενεργοποίησης μπορεί να χρησιμοποιηθεί για την απομακρυσμένη εκκίνηση της
γεννήτριας ατμού, το πλήκτρο μπορεί να τοποθετηθεί εντός ή εκτός της αίθουσας ατμού. Για πιο λεπτομερείς οδηγίες,
ανατρέξτε στη σελίδα 12.
Το/τα ακροφύσιο/ακροφύσια ατμού τοποθετούνται περίπου 200 έως 400 mm από το δάπεδο κάτω από πάγκο ή
κάθισμα ή επάνω στον τοίχο ώστε ο καυτός ατμός να μην καίει τα πόδια των χρηστών. Τα ακροφύσια ατμού πρέπει
να είναι στραμμένα προς το δάπεδο. Κατά την τοποθέτηση των ακροφυσίων, πρέπει να διασφαλίσετε την
τοποθέτησή τους ώστε να αποτρέπεται η τυχαία επαφή με αυτά. Η θερμοκρασία του ατμού είναι +100 °C και
μπορεί να προκαλέσει τραυματισμούς κατά την επαφή.
Εάν η αίθουσα ατμού χρησιμοποιείται από παιδιά ή άτομα με μειωμένα αντανακλαστικά, το ακροφύσιο ατμού πρέπει
να διαθέτει προστατευτικό που αποτρέπει την έκθεση ατόμων σε εκροή καυτού ατμού.
Αισθητήρας. Ο αισθητήρας συνδέεται στην πλακέτα κυκλώματος της γεννήτριας ατμού, στους συνδέσμους T1 και
T2, οι οποίοι τον αναγνωρίζουν αυτόματα.
Ο αισθητήρας εγκαθίσταται σε ύψος περίπου 1.700 mm, κατά προτίμηση σε τοίχο απέναντι από την πόρτα.
Συστήνεται η στεγανοποίηση της οπής εγκατάστασης του αισθητήρα με κατάλληλο στεγανοποιητικό υλικό, ώστε να
μην είναι δυνατή η είσοδος υγρασίας στα τοιχώματα.
Το θερμόμετρο της αίθουσας ατμού εγκαθίσταται σε κατάλληλο ύψος ώστε να παρέχει την ίδια ένδειξη με τον πίνακα
ελέγχου.
Συνδέσεις γεννήτριας ατμού
Βύσμα αυτόματης ηλεκτρομαγνητικής
βαλβίδας (HNS-M2)
Αποστράγγιση νερού ½ ", χειροκίνητη ή
ηλεκτρική βαλβίδα
Αισθητήρας
Πίνακας ελέγχου
Πλήκτρο
ενεργοποίησης/απε
νεργοποίησης
Έκπλυση
Παξιμάδι καλύμματος αφαλάτωσης
Σωλήνας ατμού ½"
Σύνδεση νερού
Τροφοδοσία
ρεύματος
τροφοδοσία
Επίτοιχη τοποθέτηση γεννήτριας
380
Σύνδεσμος νερού, ¾"
Κεντρικός διακόπτης
Καλώδιο πίνακα ελέγχου
Τροφοδοσία ρεύματος
