Optionale Sockel EMC9994 und EMC9996
Die Sockel EMC9994 und EMC9996 dienen zur Montage auf dem optionalen Betonfundament EMC9999.

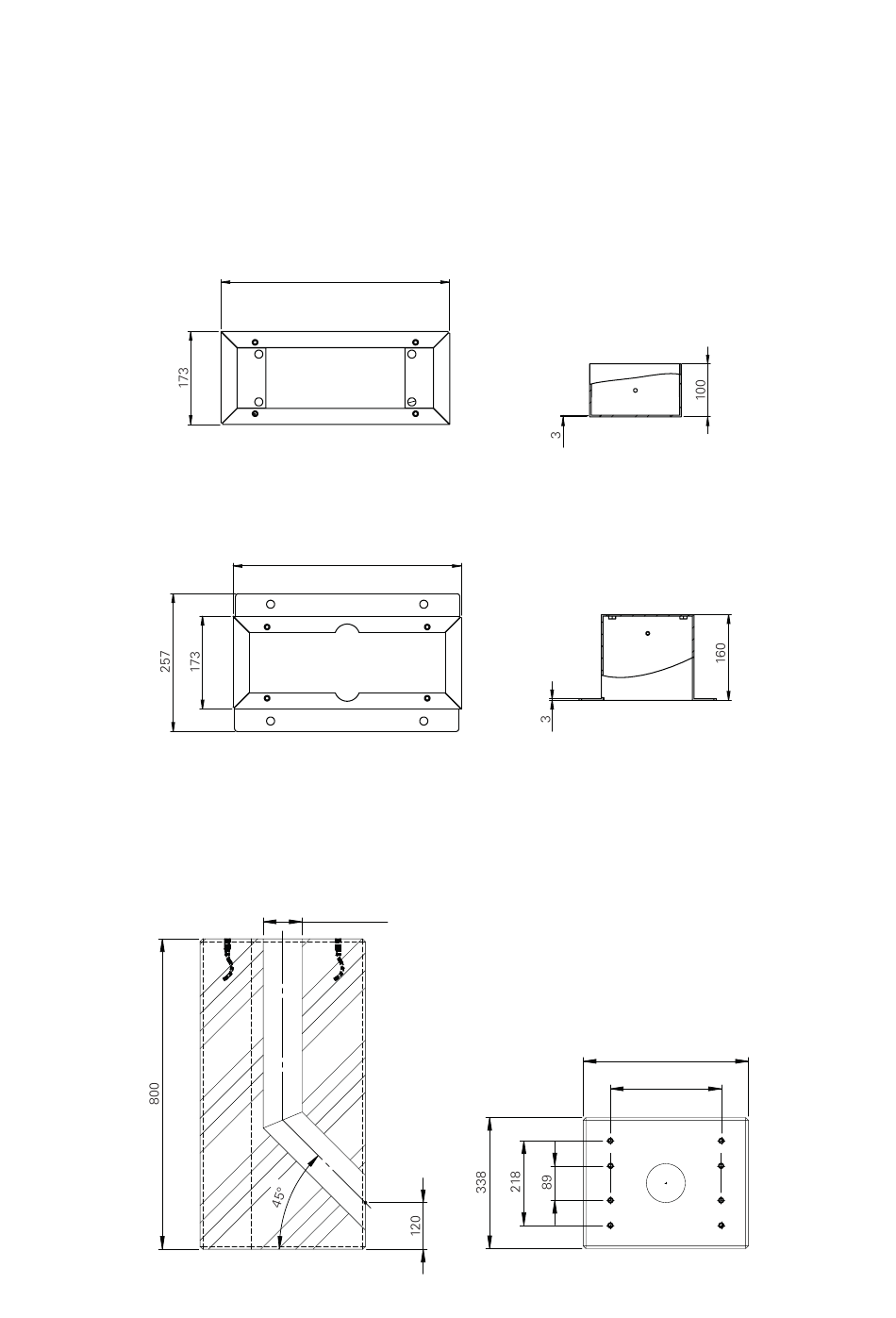

Auf- und Seitenansicht EMC9994 (alle Angaben in mm)
Für diesen Sockel sollte die Oberseite des Fundaments mit dem Bodenniveau bündig abschließen.
Auf- und Seitenansicht EMC9996 (alle Angaben in mm)
Dieser Sockel ist für die Montage auf einem im Boden versenkten Fundament vorgesehen.
Optionales Fundament EMC9999
Für die Bodenmontage integriert das Fertigfundament EMC9999 eine Rohrleitung für den Schutz der
Zuleitungen.
Auf- und Seitenansicht (alle Angaben in mm)
426
426
426
426
DN100
ma���eichn�ngen �n� a�f�a�
426
286
5
