ma���eichn�ngen �n� a�f�a�

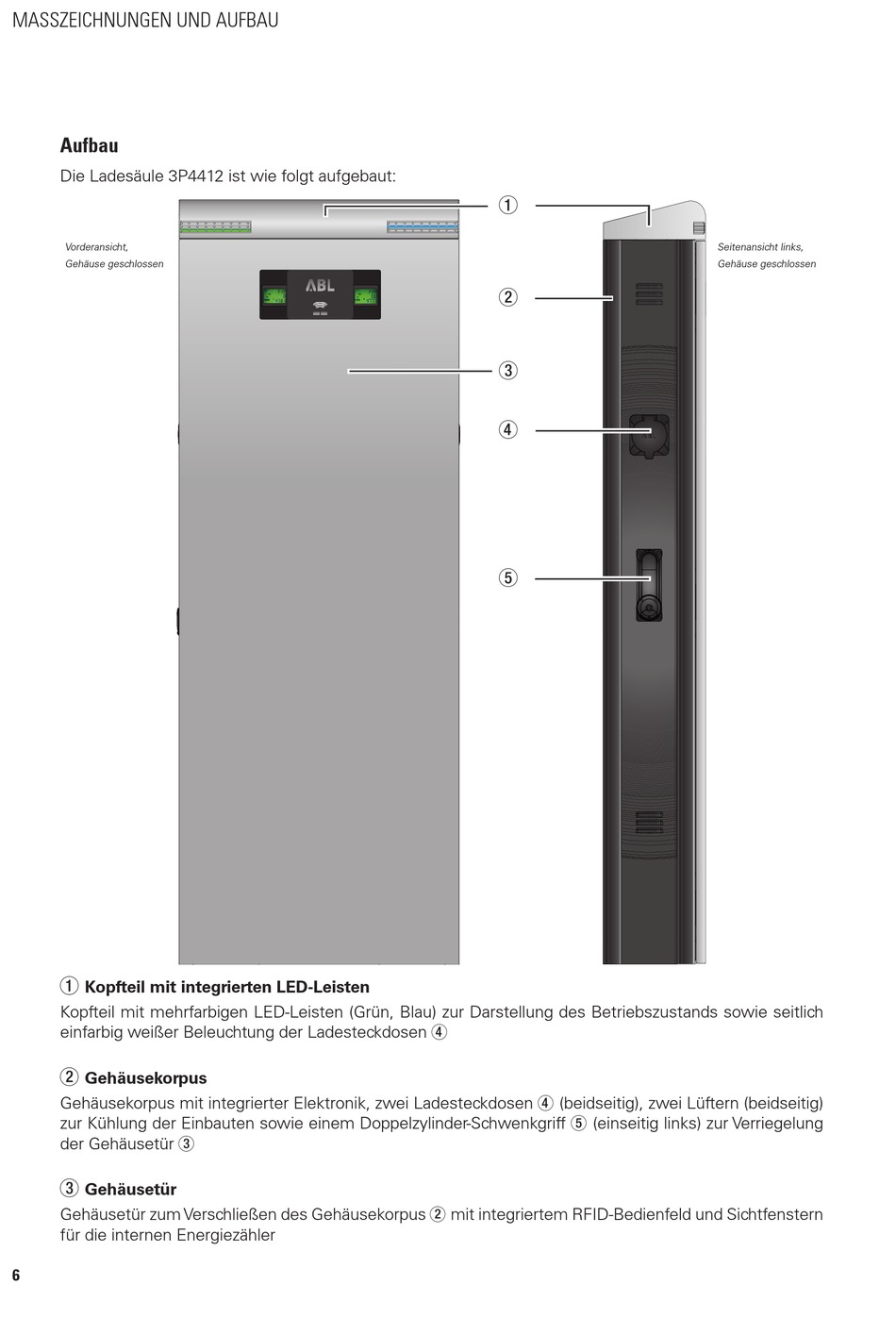

Aufbau

Die Ladesäule 3P4412 ist wie folgt aufgebaut:
Vorderansicht,
Gehäuse geschlossen
1
Kopfteil mit integrierten LED-Leisten
Kopfteil mit mehrfarbigen LED-Leisten (Grün, Blau) zur Darstellung des Betriebszustands sowie seitlich
einfarbig weißer Beleuchtung der Ladesteckdosen 4
2
Gehäusekorpus
Gehäusekorpus mit integrierter Elektronik, zwei Ladesteckdosen 4 (beidseitig), zwei Lüftern (beidseitig)
zur Kühlung der Einbauten sowie einem Doppelzylinder-Schwenkgriff 5 (einseitig links) zur Verriegelung
der Gehäusetür 3
3
Gehäusetür
Gehäusetür zum Verschließen des Gehäusekorpus 2 mit integriertem RFID-Bedienfeld und Sichtfenstern
für die internen Energiezähler
6
1
2
3
4
5
Seitenansicht links,
Gehäuse geschlossen
