Micropilot FMR51, FMR52
Endress+Hauser
FMR52 mit Milchrohranschluss DIN11851
R
ø48 (1.89)
ø68.5 (2.7)
33

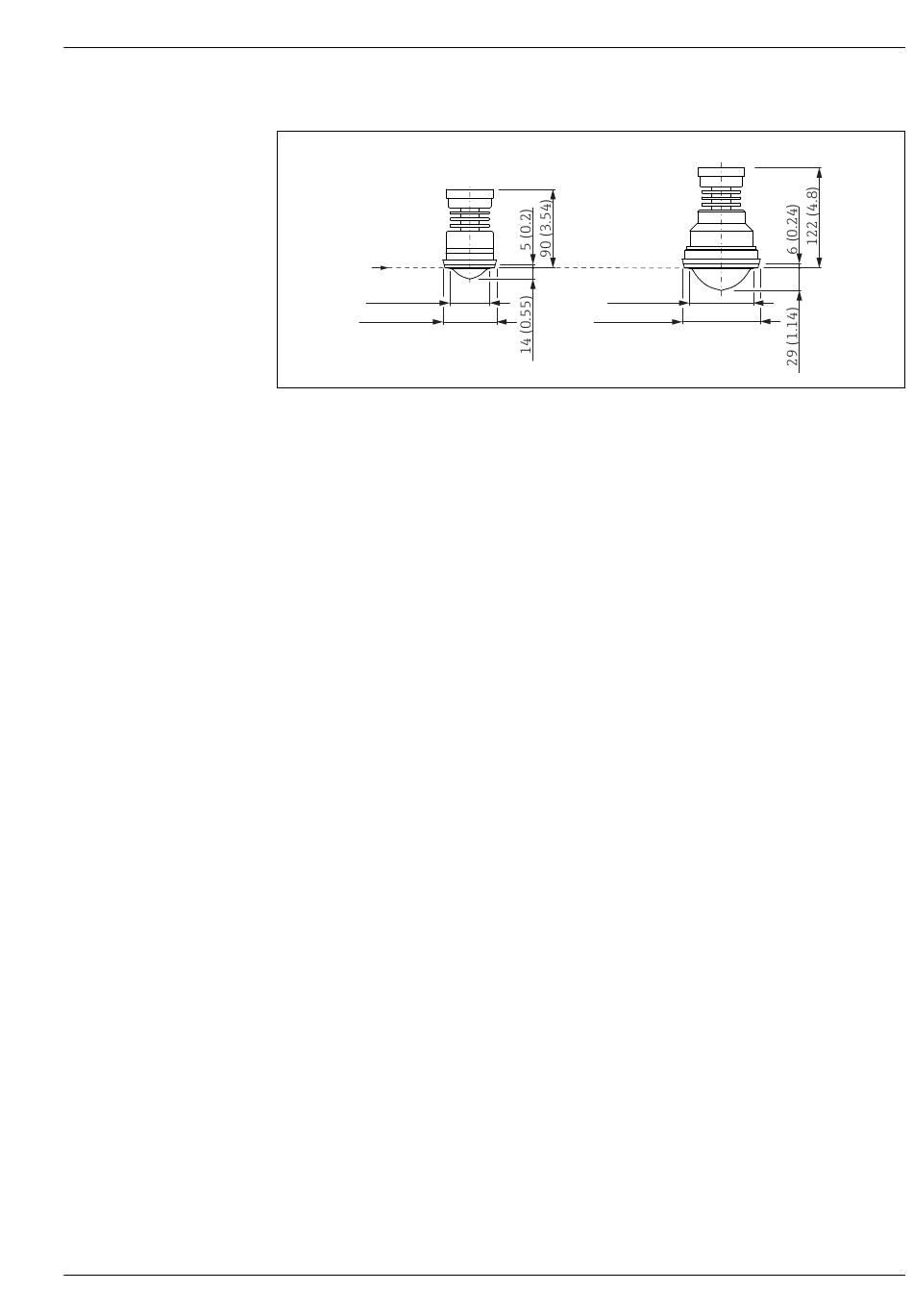

Abmessungen FMR52 mit Milchrohranschluss DIN11851; Maßeinheit: mm (in)
A
Antenne: Horn 50mm/2"; Prozessanschluss DIN11851 DN50 PN25
B
Antenne: Horn 80mm/3"; Prozessanschluss DIN11851 DN80 PN25
R
Referenzpunkt der Messung
Gültig für folgende Geräteausführungen:
Merkmal 100 "Prozessanschluss"
– MRK: DIN11851 DN50 PN25 Nutmutter, PTFE>316L (Diagramm A)
– MTK: DIN11851 DN80 PN25 Nutmutter, PTFE>316L (Diagramm B)
A
ø75 (2.95)
ø100 (3.94)
B
A0023387
73
