2.3

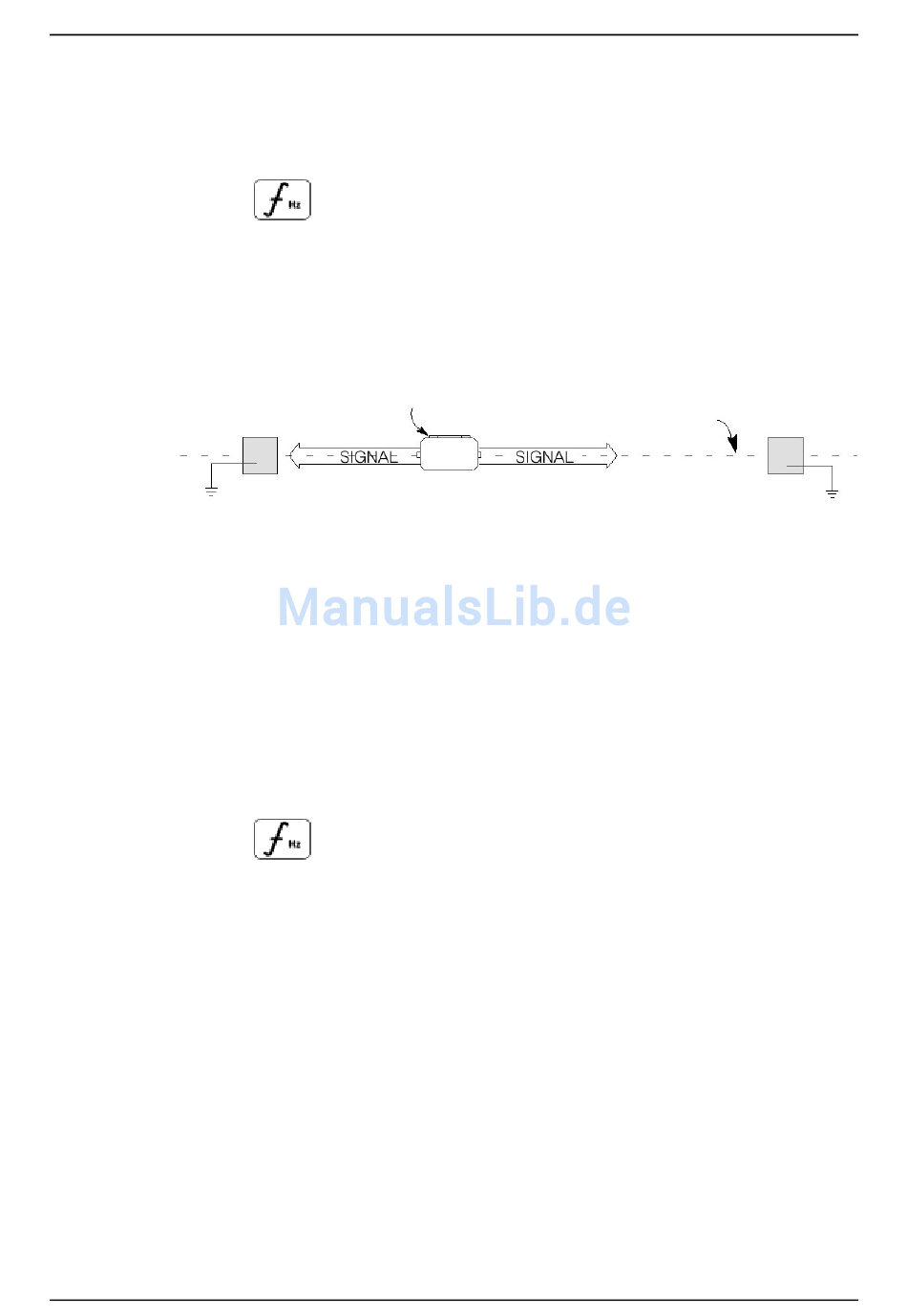

Induktive Besendung mit der eingebauten Sendeantenne
Stellen Sie den Sender in Längsrichtung zum vermuteten Verlauf des zu ortenden Kabels auf
den Boden.
Drücken Sie die Taste
Frequenz.
Die entsprechende LED leuchtet und zeigt Ihnen die gewählte Frequenz an.
Um eine größere Ortungsreichweite zu bekommen, wählen Sie die hohe Ausgangsleistung.
2.4
Kabel- oder Adern-Paarauslese
Schließen Sie die Koppelzange mit der Anschlussleitung an die Senderausgangsbuchse an.
Hinweis: Zur Kabel- oder Paarauslese sind zwei Koppelzangen erforderlich. Eine am Sender
und eine am Empfänger.
Legen Sie die Koppelzange um das zu ortende Kabel oder Aderpaar und vergewissern Sie
sich, dass die Koppler-Ringhälften vollständig geschlossen sind.
Drücken Sie die Taste
Frequenz.
Dynatel™ 2210E Kabel-Ortungs-Gerät
, um den Sender einzuschalten und wählen Sie die 33-kHz-
Scharnier des Senders
Erdung des Kabelschirms
am nahen Ende
, um den Sender einzuschalten und wählen Sie die 33-kHz-
Bedienungsanleitung
erwarteter
Kabelpfad
Erdung des Kabelschirms
am fernen Ende
15
