Anschlüsse
SAT-Eingänge: .......................................................................4 F-Buchsen
Terrestrischer Eingang: .............................................................1 F-Buchse
HF-Ausgang: ...........................................................................1 F-Buchse
HF-Messausgang (-25 dB): ........................................................1 F-Buchse
LAN (für Bedienung/Kaskadierung) 100-BASE-T: .................. 2 RJ45-Buchse
LAN (für Daten) 1000-BASE-T: ............................................ 1 RJ45-Buchse
Common Interfaces ...............................................................................6
Allgemeines
Netzteile:.............................2 (redundant; im Betrieb einzeln austauschbar)
Betriebsspannung ................................................100...240 V, 50/60 Hz
Maximale Leistungsaufnahme: ......................................................... 95 W
Zulässige Umgebungstemperatur: ............................................ 0...+50 °C
Abmessungen (B x H x T): ................. 483 mm x 44,5 mm (1HE) x 490 mm
Gewicht: ........................................................................................ 6 kg
2.4 B
e s c h r e I B u n g
Die Kopfstation kann 16 Transportströme als MPTS-Transportströme und/
oder
QAM/COFDM-Transponder
820 MBit/s) aus einem Multiplex von 16 x DVB-S2/S2X/C/T/T2 mit 6 x CI +
16 x MPTS + 128 x SPTS (maximale Gesamteingangsdatenrate 900 MBit/s)
erzeugen. In Verbindung mit speziell programmierten Multischaltern können
bis zu 4 Satelliten empfangen werden (Mehrfachsatellitenempfang – Option
dCSS/Unicable II Seite 58).
B

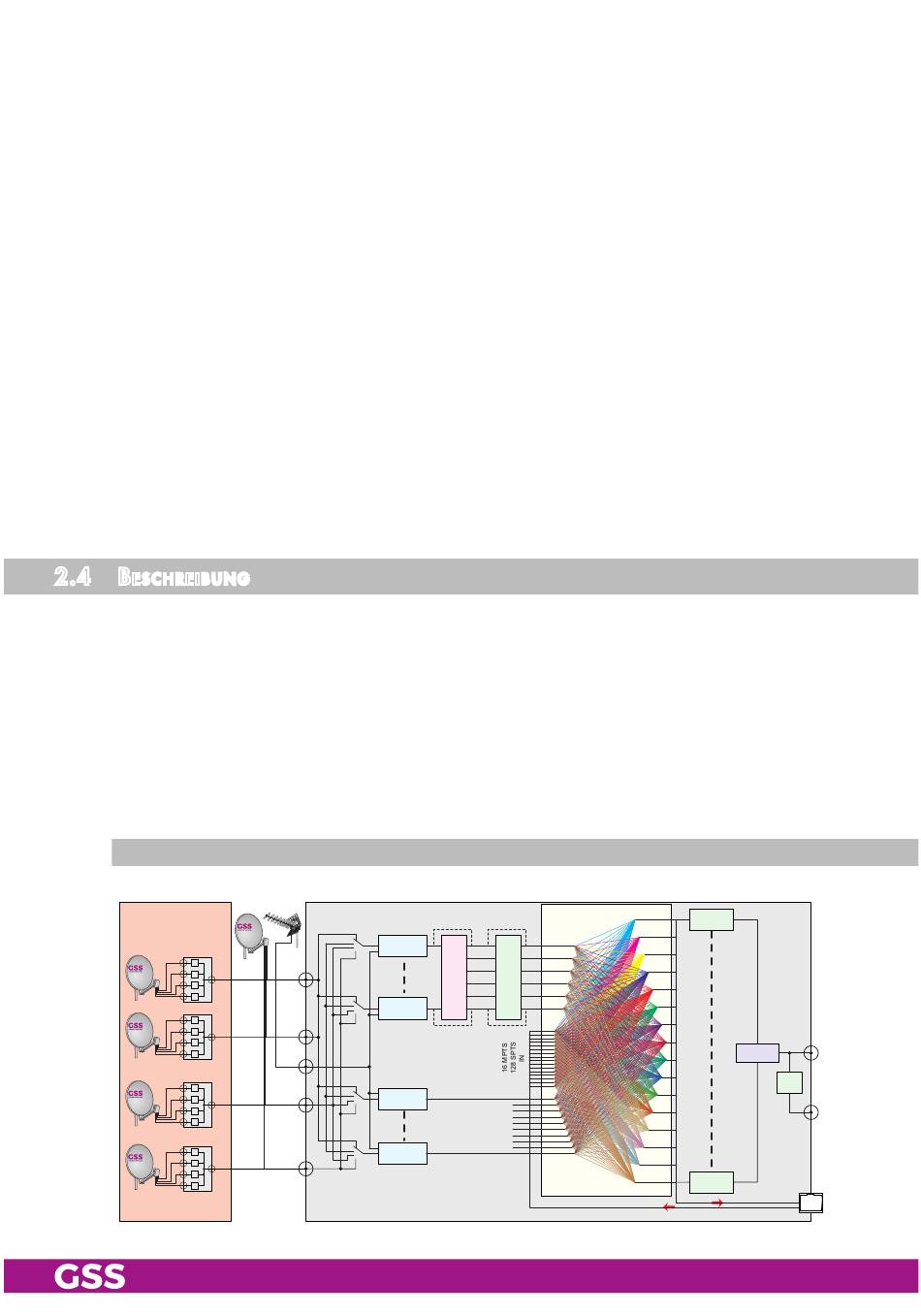

lo c ks c h a lt B I l d
Option
dCSS/Unicable II
4 x SDUC 516
ASTRA 19,2
f1
f2
f3
f4
ASTRA 23,5
f1
f2
f3
f4
Hotbird
f1
f2
f3
f4
Türksat
f1
f2
f3
f4
MUX 1916 IPM CT CI
Tuner "1"
SAT
IN 1
CI
Tuner "6"
SAT
IN 2
DVB-C/T
IN 5
SAT
Tuner "7"
IN 3
SAT
Tuner "16"
IN 4
- 8 -
(maximale
Gesamtausgangsdatenrate
MUX
6
6
x
x
Scram-
bling
Modulator
"1"
Combiner
OUT
–25dB
-25dB
Modulator
"16"
16 MPTS OUT
LAN
DATA
16 MPTS / 128 SPTS IN
MUX 1916 IPM CT CI
