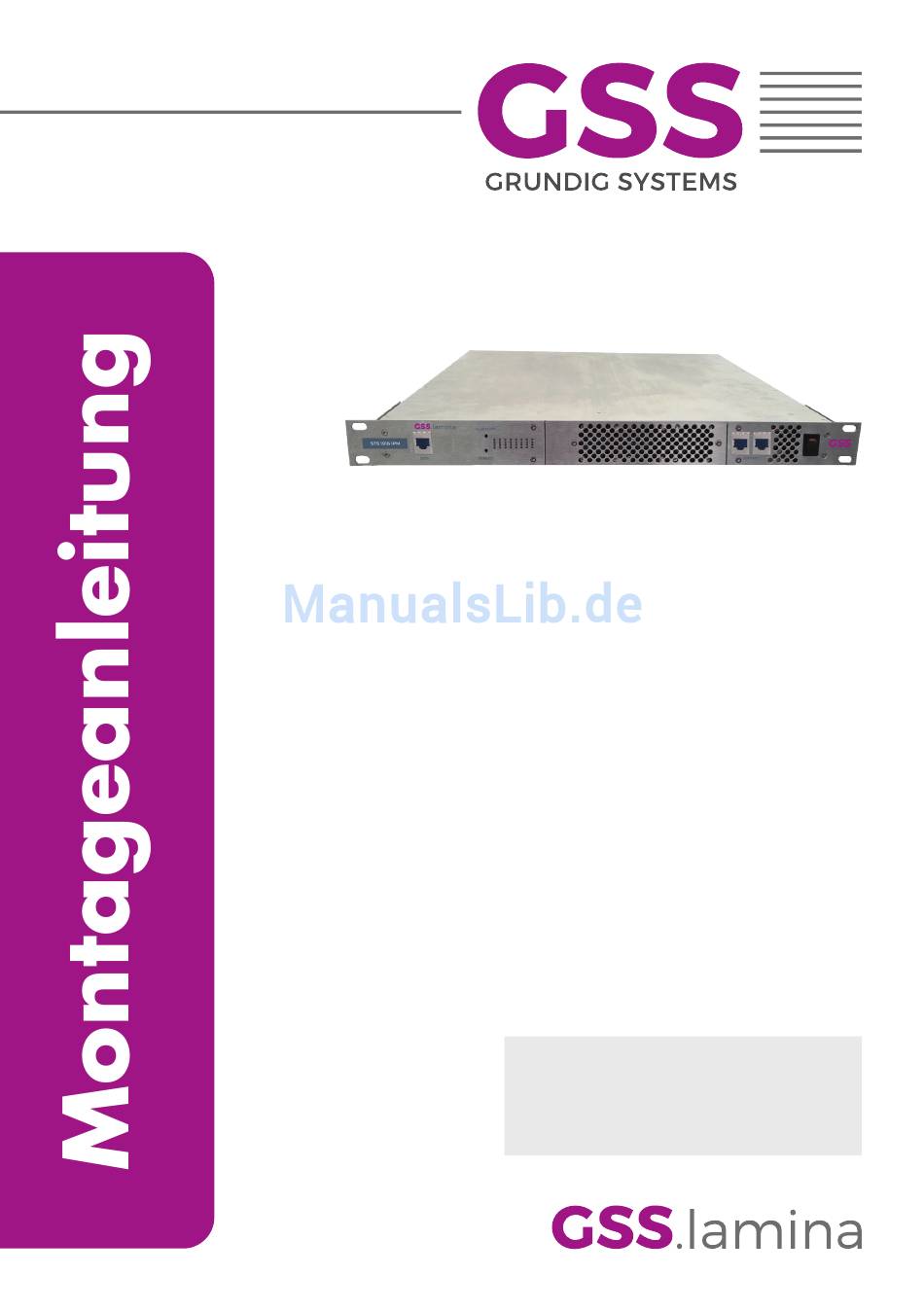

- Seite 1 STS 1916 IPM Werksseitige Zugangsdaten: 192.168.0.120 Benutzer: admin Passwort: geheim...
-
Seite 2: Inhaltsverzeichnis
Filter ..................25 IPTV Service Liste – M3U-Liste ...........27 Systemmenüs ................29 Logbuch ................29 Benachrichtigung ..............30 Netzwerk ................32 OpenVPN ................33 Sicherheit ................34 Firmware ................35 - Systemeinstellungen: .............35 - Firmwareupdate: ..............36 - Backup: ................36 - Manager: ................37 - 2 - STS 1916 IPM... - Seite 3 Konfigurationsschritte an der Kopfstation ........43 M3U-Liste direkt in die TV-Geräte laden ........43 Pfad zur M3U-Liste in die TV-Geräte laden .........43 Konfigurationsschritte an den VIERA-TV-Geräten ......43 DVB-via-IP – Empfang aktivieren ..........44 DVB-via-IP – M3U-Liste oder Pfad aktualisieren ......44 - 3 - STS 1916 IPM...
-
Seite 4: Sicherheitsvorschriften Und Hinweise
• Gewährleisten Sie eine ausreichende Belüftung der Kopfstation. • Decken Sie Lüftungsöffnungen nicht ab! • Montieren Sie die Kopfstation nicht in unbelüfteten Schränken oder Nischen. • Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf die Kopfstation. - 4 - STS 1916 IPM... - Seite 5 Richtlinie 2002/96/EG des Europäischen Parlaments und des Europäischen Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. - 5 - STS 1916 IPM...
-
Seite 6: Lieferumfang
I n e s 2.1 l I e f e r u m fa n g 1 STS 1916 IPM 1 LAN-Kabel 1 Kurzmontageanleitung 2 Netzkabel 2.2 B e d e u t u n g... -
Seite 7: Allgemeines
Leistungsaufnahme ohne LNC-Speisung: ........... 40 W Maximale Leistungsaufnahme: ............80 W Zulässige Umgebungstemperatur: ..........0…+50 °C Abmessungen (B x H x T): ....490 mm x 44,5 mm (1HE) x 490 mm Gewicht: ..................5,2 kg - 7 - STS 1916 IPM... -
Seite 8: Beschreibung
Multischaltern SUCP516 können bis zu 4 Satelliten empfangen werden (Mehr- fachsatellitenempfang – Option Unicable Seite 39). lo c ks c h a lt B I l d Option Unicable II STS 1916 IPM 4 x SUCP 516 ASTRA 19,2 Line 1–16... - Seite 9 Die Netzteile können im laufenden Betrieb einzeln getauscht wer- den. Fällt ein Netzteil aus, ertönt ein Warnton. Hat der Control-Eingang Verbindung zum Internet, kann das Gerät eine Warn- E-Mail versenden, wenn ein Signal, Netzteil oder einer der Lüfter ausfällt. - 9 - STS 1916 IPM...
-
Seite 10: Montage
Montageaufnahmen Rücksetzen von IP-Adresse / Hostname / Passwort (über 5s gedrückt halten) auf 192.168.0.120 / gss / geheim Grün = Signal gut; orange = Signal schlecht; rot = kein Signal / Linie aus Power off + kein Fehler –> LED blinkt grün... -
Seite 11: Gerät Montieren
• Bringen Sie am Montageort 4 Käfigmuttern an. Wir empfehlen die Ver- wendung von seitlichen Gleitschienen/Geräteträgern, um die Frontblende zu entlasten. • Schrauben Sie das Gerät mit den Montageschrauben und Scheiben an die 4 Käfigmuttern - 11 - STS 1916 IPM... -
Seite 12: Potenzialausgleich (Pa)
Anlegen der Betriebsspannung in Standby-Betrieb. Der Power-ON/ OFF-Schalter schaltet nur die sekundärseitigen DC-Spannungen! Zur vollständigen Trennung vom Netz müssen beide Netzstecker aus der Steckdose gezogen werden. Stellen Sie sicher, dass die Netzstecker ohne Schwierigkeiten abgezogen werden können. - 12 - STS 1916 IPM... -
Seite 13: Austausch Netzteileinschub
Gerät. • Setzen Sie den neuen Netzteileinschub ein. —> Achten Sie darauf, dass der Einschub einrastet. • Verbinden Sie den neuen Netzteileinschub mit dem Netzkabel und prüfen Sie, ob die Status-LED grün leuchtet. - 13 - STS 1916 IPM... -
Seite 14: Austausch Gehäuselüfter
– die rote Leitung an die mittlere Klemme (3 x Plusanschluss – die gelbe Leitung an die obere Klemme (3 x Überwachung • Montieren Sie die Lüfterblende (2 Schrauben —> Achten Sie darauf, dass keine Leitungen zwischen Gehäuse und Lüfter eingeklemmt werden! - 14 - STS 1916 IPM... -
Seite 15: Konfiguration / Updates
/ u o n f I g u r a t I o n P d a t e s Die Konfiguration der STS 1916 IPM erfolgt über das Web-Interface (HTML- Bedienschnittstelle). 4.1 e rs t ko n f I g u r at I o n •... - Seite 16 > Internetprotokoll Version 4 (TCP/IPv4) > Eigenschaften • Aktivieren Sie den Punkt "Folgende IP-Adresse verwenden". • Geben Sie als IP-Adresse z.B. 192.168.0.2 ein. • Geben Sie als Subnetzmaske 255.255.255.0 ein. • Bestätigen Sie die Eingaben mit "OK". - 16 - STS 1916 IPM...
- Seite 17 Zunächst wird (wie auch bei allen Menüs) eine "leere" Tabelle an- gezeigt. Während die Daten aus dem Gerät eingelesen werden, wird … … angezeigt. —> Änderungen in den Menüs werden erst an die Kopfstation übertra- gen, wenn Sie auf die Schaltfläche klicken! - 17 - STS 1916 IPM...
-
Seite 18: Konfiguration
Sie hier z.B. den Standort und einen Ansprechpart- ner vor Ort eingeben. Menüsprache wählen (Deutsch/Englisch) Hier wird das Datum und die Uhrzeit des letzten Logins angezeigt. Über die Schaltfläche Abmelden verlassen Sie die Bedienoberfläche. - 18 - STS 1916 IPM... -
Seite 19: Änderungen Vornehmen
Rechts oben wird anschließend für kurze Zeit angezeigt. a h l e n f o r m at Für die Eingabe/Anzeige der verschiedenen IDs kann im Menü System > Firmware als Zahlenformat hexadezimal oder dezimal eingestellt werden. - 19 - STS 1916 IPM... -
Seite 20: Konfigurationsmenüs
Sie bitte den Unicable-Betrieb ab Seite 39. In Spalte Name können Sie eine individuelle Eingangsbezeichnung ein- geben. —> Ist Unicable II aktiviert können Sie hier jedem Eingang vier Ebenen eines Satelliten zuweisen. - 20 - STS 1916 IPM... - Seite 21 20,0dB bei DVB-S2. Dies bedeutet, dass der tatsächliche Wert ≥15/20dB ist. Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 21 - STS 1916 IPM...
-
Seite 22: Ausgang
Ändern Sie in diesem Fall die Ausgangseinstellungen oder entfernen Sie über das Programmfilter einzelne Programme aus dem Datenstrom. Schalten Sie mit den Schaltflächen der Spalte Ausgang das Ausgangssi- gnal der einzelnen Linien ein oder aus. - 22 - STS 1916 IPM... - Seite 23 Netzwerkkomponenten nicht überlasten. —> Ist die Datenrate eines Transponders zu hoch, müssen über das Menü "Filter" einzelne Services entfernt werden. Gesamtausgangsdatenrate (∑ 1-16) Hier können Sie für die Spalten … eine Schnellprogrammierung vornehmen. - 23 - STS 1916 IPM...
- Seite 24 Sie mit "OK". Beispiel: Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 24 - STS 1916 IPM...
-
Seite 25: Filter
—> Nur wenn das Filter eingeschaltet ist, werden Services, bei de- nen der Haken entfernt wurde ( , unterdrückt (ausgefiltert)! —> Ist das Filter eingeschaltet, werden neue, dem Transponder hinzuge- fügte Services unterdrückt, bis ein Haken gesetzt wird. - 25 - STS 1916 IPM... - Seite 26 ) zurück- gesetzt. Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 26 - STS 1916 IPM...
-
Seite 27: Iptv Service Liste - M3U-Liste
Fügen Sie über die Schaltflä- manuell Servi- ces zur Service-Liste hinzu, die z.B. über andere Geräten gestreamt werden. Diese wer- den in der Service-Liste rot an- gezeigt. Hier können Sie die Service- Liste komplett löschen. - 27 - STS 1916 IPM... - Seite 28 Endgerätes befindet. So werden zukünftige Änderungen an der Service-Liste automatisch vom Endgerät übernommen. —> Speichern Sie vor dem Download alle Änderungen mit Schaltfläche —> Aktuell werden nur Panasonic-Viera-IPTVs unterstützt. Hinweise zur Programmierung der TVs finden Sie im Anhang (Seite 43). - 28 - STS 1916 IPM...
-
Seite 29: Systemmenüs
Linie angezeigt wird oder alle Linien angezeigt werden. dieser Schaltfläche können Sie das Logbuch löschen. Mit dieser Schaltfläche können Sie die Anzeige aktualisieren. —> Das Logbuch ist in der Protokolldatei enthalten (Seite 18)! - 29 - STS 1916 IPM... -
Seite 30: Benachrichtigung
– "SSL" (meistens Port 465) Über die Schaltfläche Alarmmeldung senden können Sie sich eine Test- E-Mail zusenden. —> Bevor Sie die Test-E-Mail senden, müssen Sie die Einstellungen an die Kopfstation übertragen. Klicken Sie hierzu auf die Schaltfläche - 30 - STS 1916 IPM... - Seite 31 Benutzer hinterlegt sind, zur Identifikation der Kopfstation ange- zeigt. Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 31 - STS 1916 IPM...
-
Seite 32: Netzwerk
Bedienoberfläche ohne Eingabe der IP-Adresse aufrufen. Geben Sie hierzu im Browser den Hostnamen gefolgt von ".local" ein (z.B. gss.local). Betreiben Sie mehrere Kopfstationen im Netzwerk, müssen Sie hier unterschiedliche Namen eingeben. —> Notieren Sie die IP-Adressen und den Hostnamen! Nur über die IP- Adresse der Konfigurationsschnittstelle oder den Hostnamen haben Sie anschießend Zugriff auf das Gerät. -
Seite 33: Openvpn
—> Über die ON/OFF-Schaltfläche können Sie den OpenVPN-Service dauerhaft deaktivieren. —> Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 33 - STS 1916 IPM... -
Seite 34: Sicherheit
Kopfstation übertragen werden! Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. —> Wenn Sie Ihr Passwort vergessen haben, können Sie über die Re- settaste die Netzwerkeinstellungen und das Passwort zurücksetzen Seite 10)! - 34 - STS 1916 IPM... -
Seite 35: Firmware
Satelliten. Geben Sie den entsprechenden UTC Offset ein. —> Hier muss die "Normal"- oder "Winterzeit" eingestellt werden. —> Für z.B. die MEZ – Mitteleuropäische Zeit müssen Sie hier +1 Stunde einstellen. Hier können Sie die automatische Sommerzeitumstellung aus-/einschalten. - 35 - STS 1916 IPM... -
Seite 36: Firmwareupdate
Backup von der Kopfstation als "*.tar"-Datei herunterladen. —> Einstellungen inklusive Passwort aber ohne Netzwerkeinstellungen. Über die Schaltfläche Einstellungen von PC laden können Sie die Einstellun- gen der Kopfstation aus einem zuvor erstellten Backup wiederherstellen. - 36 - STS 1916 IPM... -
Seite 37: Manager
• Wählen Sie die Schnittstelle aus, über die das Ping gesendet werden soll. (Konfigurationsschnittstelle = eth0; Streamingschnittstelle = eth1) • Geben Sie die IP-Adresse, die Sie "anpingen" möchten ein und klicken Sie auf die Schaltfläche Ping. - 37 - STS 1916 IPM... -
Seite 38: Benutzer
Hinweis angezeigt wird. —> Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 38 - STS 1916 IPM... -
Seite 39: Mehrsatellitenempfang
Der Unicable-Multischalter ist speziell für diese Anwendung vorprogrammiert. Jedem Multischalter liegt ein Steckernetzteil sowie eine DC-Einspeiseweiche zur Spannungsversorgung bei. Ü B e r B l I c k FTD75 FTD75 FTD75 Potenzialausgleichsschiene FTD75 Potential equalisation rail - 39 - STS 1916 IPM... -
Seite 40: Menü Konfiguration > Eingang
Damit eine Kopfstation mit vorgeschalteten SUCPs 516 funktioniert, muss in den Eingangseinstellungen der Kopfstation der Schalter "Unicable II" auf "ON" stehen. Dadurch werden die vorprogrammierten Unicablefrequenzen der SUCPs an den Eingängen der Kopfstation eingestellt. Individuelle Eingangs-Bezeichnung LNB-Versorgung an/aus Unicable-Betrieb - 40 - STS 1916 IPM... -
Seite 41: Sucp 516 Montieren
I a l au s g l e I c h Stellen Sie den Potenzialausgleich (PA) gemäß IEC/EN/DIN EN 50083 bzw. IEC/EN/DIN EN 60728 her. • Anschlüsse für PA-Ausgleich über eine PA-Leitung (Cu 4 mm - 9 mm ) mit der bauseitigen PA-Schiene verbinden. - 41 - STS 1916 IPM... -
Seite 42: Sucp 516 Anschließen
• Verbinden Sie Anschluss der DC-Einspeiseweiche mit dem beiliegenden Steckernetzteil. • Schließen Sie ungenutze Ausgänge mit DC-entkoppelten Abschlusswider- ständen (FTD75) ab. • Steckernetzteil mit einer Netzsteckdose verbinden. Kopfstation Head-end station FTD75 Potenzialausgleichsschiene Potential equalisation rail - 42 - STS 1916 IPM... -
Seite 43: Anhang
I g u r at I o n s s c h r I t t e d e n e r ät e n Die folgenden Einstellungen müssen an den VIERA-TV-Geräten vorgenommen werden. • Stecken Sie den USB-Stick mit der M3U-Liste/Konfigurationsdatei an die USB-Buchse des TV-Geräts. - 43 - STS 1916 IPM... -
Seite 44: Dvb-Via-Ip - Empfang Aktivieren
• Wählen Sie Multicast Installation aus und bestätigen Sie mit OK. —> Im rechten Informationsfenster wird angezeigt, dass eine M3U-Liste auf dem USB-Stick/der Kopfstation gefunden wurde. • Wählen Sie Sendersuche und drücken Sie OK, um darauf zuzugreifen. - 44 - STS 1916 IPM... -
Seite 45: Ce-Konformitätserklärung
Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de CLASS CLASS Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH V20/003/2018...
