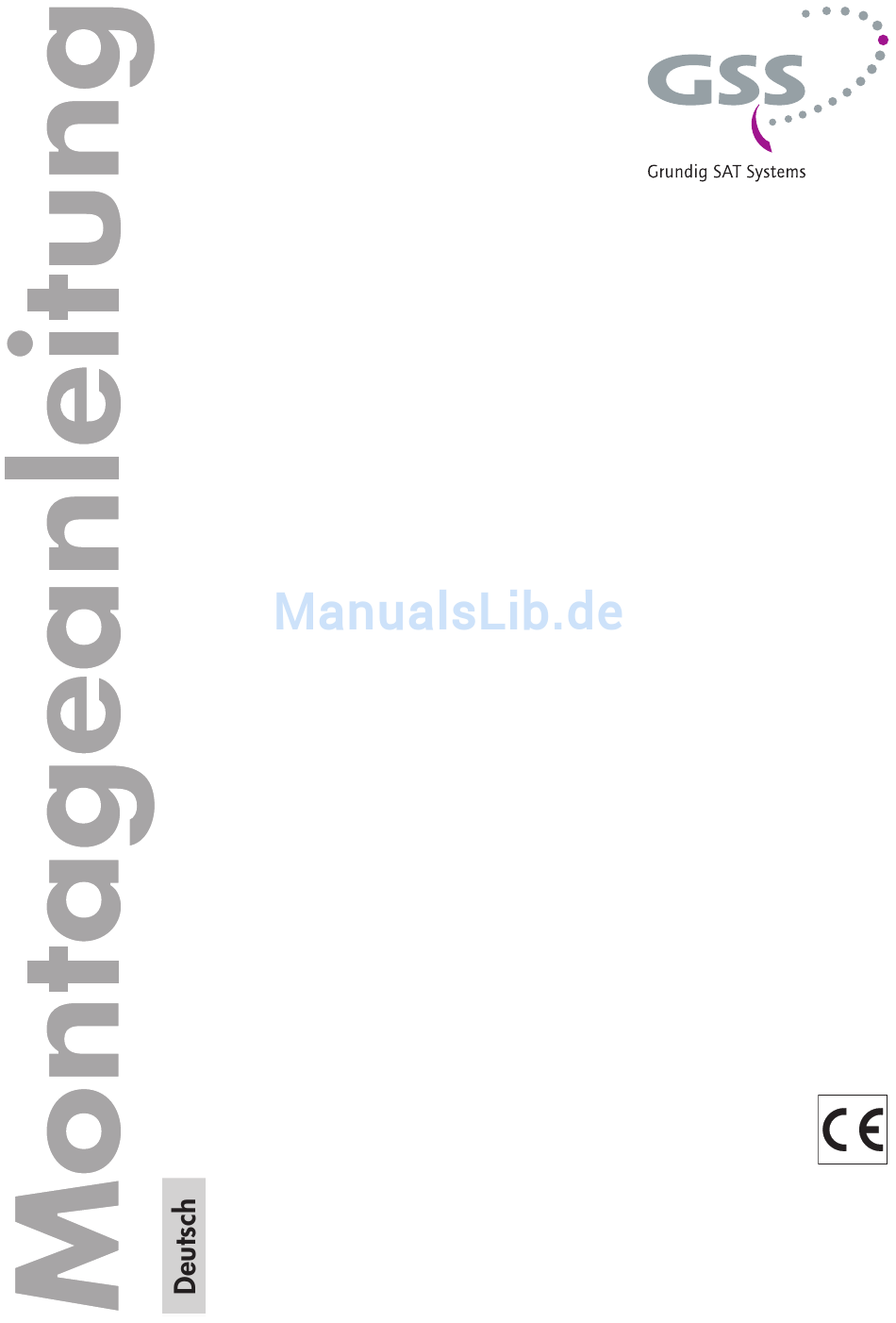

- Seite 1 Managementeinheit RCU 1 für Kopfstationen der Standard- und Profi-Line Telefon: +49 (0) 911 / 703 8877 Grundig SAT Systems GmbH Fax: +49 (0) 911 / 703 9210 Beuthener Straße 43 Email: info@gss.de D-90471 Nürnberg Internet: http://www.gss.de...
-
Seite 2: Inhaltsverzeichnis
Netzwerkeinstellungen zurücksetzen ..........22 Auf Werkauslieferwerte zurücksetzen ..........23 10 Fernzugriff über Internet ................24 11 Softwareupdate mit der Software BE-Flash ..........26 12 Alarmmeldung über SNMP - Inform Request ..........28 13 Abschließende Arbeiten ................29 - 2 - RCU 1... -
Seite 3: Sicherheitsvorschriften
Bei Arbeiten am Gerät ESD-Schutzmaßnahmen beachten! l l g e m e I n e s 2.1 l I e f e r u m fa n g 1 RCU 1 1 Netzwerkkabel 2 m 1 RS-232-Kabel (9-polig Sub D) 2 RS-232-Stecker (9-polige Sub D) 1 Flachbandkabel (9-polig ca. -
Seite 4: Technische Daten
– Fernbedienung ist bei allen aktuellen Cassetten und Kopfstationen der Stan- dard- und Profi-Line möglich. – Ob für eine Cassette Fernupdate möglich ist, finden Sie in deren Produktan- gaben auf "www.gss.de". – Software-Updates werden über die BEflash Software durchgeführt - 4 -... -
Seite 5: Beschreibung
Ethernet konfiguriert und die Kopfstation ferngesteuert werden, mit der Soft- ware BE-Flash kann ein Software-Fernupdate der Cassetten erfolgen. Die RCU 1 hat 2 RS-232-Schnittstellen (Sub-D-Buchsen): – An Schnittstelle 1 wird die RCU 1 mit dem Bedienteil BE-Remote der fernzu- steuernden Kopfstation verbunden. Über diese Verbindung erfolgt auch die Spannungsversorgung. -
Seite 6: Power On-Led
B e r B l I c k RS-232-Schnittstelle 1 - Anschluss für Kopfstation (incl. Spannungsversor- gung) POWER ON-LED RS-232-Schnittstelle 2 - Anschluss für 2. Kopfstation, PSCU 6000/ HSCU 6000 oder PRS 16/8 Reset-Taster (Software-Reset) MAC-Adresse LAN-Buchse Bohrung für Befestigungsschraube - 6 - RCU 1... -
Seite 7: Montage
Die RCU 1 wird unterhalb des Bedienteils anstelle der Blende am Netzteil montiert. • Fronthaube der Kopfstation entfernen. • Netzkabel am Netzteil abziehen. -
Seite 8: Verbindungskabel Herstellen
I f t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich, die von au- ßen kommenden und die nach außen führenden Verbindungen der Kopfstati- on über Kabel-Durchführungen herzustellen. - 8 - RCU 1... -
Seite 9: Software Auf Dem Pc Oder Laptop Installieren
P t o P I n s t a l l I e r e n Die Software PSW 1000 ist nicht im Lieferumfang der RCU 1 enthalten. Die je- weils aktuellste Version können Sie von "www.gss.de" herunterladen. Wenn Sie keinen Internetzugang haben, senden wir Ihnen auf Anfrage gerne eine DVD. - Seite 10 Aktualisieren Sie nach der Installation der Soft ware PSW 1000 die Software der Cassetten (falls erforderlich). • Klicken Sie auf "Weiter >". • Legen Sie das Verzeichnis an, in dem die Software PSW 1000 installiert werden soll (z.B. C:\Programme\GSS\PSW 1000). • Klicken Sie auf "Weiter >". - 10 - RCU 1...
- Seite 11 "Zurück" um Korrekturen oder Änderungen durchzuführen. Bei der ersten Inbetriebnahme des Programms wird nach einem Freischaltcode (Keycode) gefragt. Diesen erhalten Sie von Ihrem Vertriebsbeauftragten. Nach Eingabe des 25-stelligen Keycode Button "OK" anklicken. - 11 - RCU 1...
-
Seite 12: Verbindung Zum Netzwerk
Werden mehrere RCU 1 in einem Netzwerk verwendet, müssen an den RCUs unterschiedliche IP-Adressen und Ports eingestellt werden: • Am PC eine feste IP-Adresse im Adressbereich der RCU 1 einstellen (z.B. 192.168.0.2, Subnetmask 255.255.255.0). • PC über ein LAN-Kabel direkt mit der RCU 1 verbinden. - Seite 13 • Button anklicken • Hier wählen Sie aus, welche Daten der Kopfstation eingelesen werden sol- len. —> Wählen Sie zumindest "RCU 1" aus. Wir empfehlen, die gesamte Anlage einzulesen. • Button "OK" anklicken. —> Die ausgewählten Daten werden eingelesen. • Button anklicken.
- Seite 14 • Geben Sie die für Ihr Netzwerk benötigten Einstellungen ein. Verwenden Sie nur Ports im Bereich von 35000 – 60100 oder 61000 – 65000! Notieren Sie sich die Einstellungen! • Button anklicken • Geben Sie das Passwort ein (Standard-Passwort ist "GSS"). - 14 - RCU 1...
-
Seite 15: Konfiguration Über Internet-Browser
• Starten Sie einen Internet-Browser. • Geben Sie in der Adresszeile die IP-Adresse der RCU 1 ein (z.B. http://192.168.0.120) und drücken Sie "Enter": —> Das "Login"-Fenster wird aktiviert. • Geben Sie Benutzername "RCU1" und Passwort (Standard ist "GSS") ein und klicken Sie auf die Schaltfläche "OK". - Seite 16 Ändern Sie bei Bedarf das Passwort (speichern mit Schaltfläche "Save"). Notieren Sie sich die Einstellungen! • Klicken Sie auf die Schaltfläche "Save & Reboot". —> Die geänderten Einstellungen werden an die RCU 1 übertragen. RCU 1 wird neu gestarted. —> Die RCU 1 ist nun für Ihr LAN-Netzwerk konfiguriert.
-
Seite 17: Konfiguration Am Bedienteil Prüfen
—> Das Programm "Systeminformation" kann auch aus dem Stand-by-Modus des Displays aufgerufen werden. SYSTEM INFO: BE-Remote V 43 • Taste sooft drücken, bis die Netzwerkeinstellungen der RCU 1 angezeigt werden. REMOTE IP-ADDR 1 9 2 . 1 6 8 . 0 . 1 2 0 • Taste drücken. -
Seite 18: Softwareversion Der Managementeinheit
I n h e I t Nach Einlesen der Anlagendaten wird die Softwareversion der RCU 1 in den "Auswahldetails" der Managementeinheit angezeigt. o f t w a r e u P d a t e I r m w a r e Ein Software-Update der RCU 1 muss mit einem TFTP-Server-Programm (z.B. - Seite 19 • Nehmen Sie die folgenden Einstellungen vor: - Host: IP-Adresse der RCU 1 (z.B. 192.168.0.120) —> Für ein Fern-Update muss hier die externe (öffentliche) IP-Adresse des Routers, der mit der RCU 1 verbunden ist, eingegeben werden. - Port: - 19 - RCU 1...
- Seite 20 —> Für ein Fern-Update muss am Router, der mit der RCU 1 verbunden ist, "Portweiterleitung" zur RCU 1 für den TFTP-Port 69 (UDP-Proto- koll) eingestellt werden. - Local File: Geben Sie hier über die Schaltfläche " " den Pfad mit dem Speicherplatz der neuen Software an (z.B.
-
Seite 21: Soft-Reset
Sollte sich die RCU 1 "aufhängen", kann mit dem Reset-Taster ein Soft-Reset durchgeführt werden. —> Wenn Sie die gesamte Anlage über fernschaltbare Steckdosen an- schließen, können Sie auch aus der Ferne einen Reset durchführen. -
Seite 22: Passwörter Zurücksetzen
========================================= >>> system is rebooting in 3 seconds. —> Das Ethernet- (LAN-) Passwort wurde auf "GSS" zurückgesetzt, das Konfigurationspasswort wurde gelöscht, die Verbindung wurde un- terbrochen, RCU 1 startet neu. e t z w e r k e I n s t e l lu n g e n z u rÜ... - Seite 23 Factory configuration restored. Settings overview: ========================================= IP: 192.168.0.120 Gateway: 192.168.0.1 Netmask: 255.255.255.0 TCP-Port: 60002 HTML-Port: LAN-Password: Configuration-Password: has been removed ========================================= >>> system is rebooting in 3 seconds. —> Die RCU 1 wurde auf die Werkeinstellungen zurückgesetzt, die Ver- bindung wurde unterbrochen, RCU 1 startet neu. - 23 - RCU 1...
-
Seite 24: Fernzugriff Über Internet
Ü B e r n t e r n e t Für den Fernzugriff über Internet muss der Router, der mit der RCU 1 verbun- den ist, mit dem Internet verbunden sein. Zusätzlich muss Ihnen die "externe" (öffentliche) IP-Adresse bekannt sein, über die der Router mit dem Internet verbunden ist. - Seite 25 • Wählen Sie aus, welche Daten der Kopfstation eingelesen werden sollen. —> Wir empfehlen, die gesamte Anlage einzulesen. • Button "OK" anklicken. —> Daten der Kopfstation werden eingelesen. —> Die Bedienung der Software PSW 1000 ist in der im Programm enthaltenen "Hilfe-Datei" beschrieben. - 25 - RCU 1...
-
Seite 26: Softwareupdate Mit Der Software Be-Flash
—> Das Managementsystem RCU 1 muss bereits konfiguriert sein. • Starten Sie das Update-Programm "BEflash.exe" (Download unter "www.gss.de"). • Bei "Einstellungen" in dem Feld "Schnittstelle" wird Ethernet eingestellt. - Seite 27 —> Für IP-Adresse und Port müssen die gleichen Werte eingestellt wer- den, die bei der Konfiguration der RCU 1 gewählt wurden, bzw. die externe IP-Adresse des Routers, der den Port an die RCU 1 wei- terleiten muss. • Nach Eingabe des Passworts die Schaltfläche "OK" anklicken.
-
Seite 28: Alarmmeldung Über Snmp - Inform Request
Untermenü : "Anlageeinstellungen" —> Eine PSCU 6000 / HSCU 6000 zur Überwachung der Anlage muss vorhanden und das Feld " PSCU 6000 / HSCU 6000 vorhan- den" aktiviert sein. • Aktivieren Sie das Menü "Alarm SNMP-Traps". - 28 - RCU 1... -
Seite 29: Abschließende Arbeiten
Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich nach der Montage der Kopfstation, der Nachrüstung von Zubehör und dem Bestücken der Cassetten, alle Kabel-Verschraubungen, Kabel-Durchführungen und Ab- deckungen sorgfältig zu befestigen. • Fronthaube montieren (s. Montageanleitung der Kopfstation). - 29 - RCU 1... - Seite 30 Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS GmbH V4/21112014...
