Hinweis zur Montageanleitung
Neben dieser Montageanleitung (Ergänzung) gelten
die Sicherheitsvorschriften und Anweisungen der
Montageanleitung der Kopfstation STC 160.
GSS
Grundig SAT Systems GmbH
Beuthener Straße 43
D-90471 Nuernberg
Grundig SAT Syst ms
Kopfstation STC 160

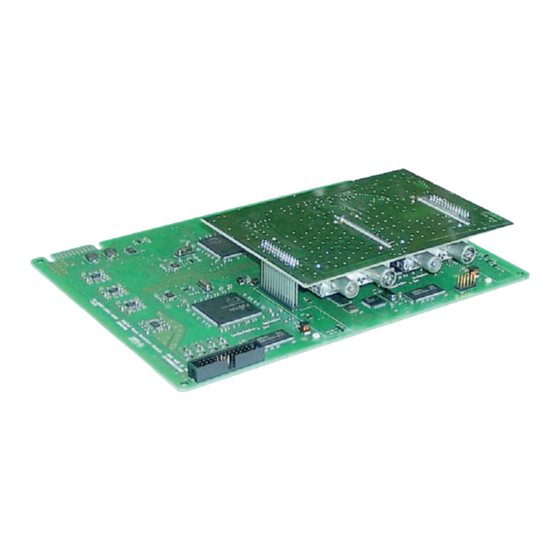

COFDM-AV-Modul
Telefon:
+49 (0) 911 / 703 8877
Fax:
+49 (0) 911 / 703 9210
Email:
info@gss.tv
Internet:
www.gss.tv
HDCT 460 AV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GSS stc 160

Inhaltszusammenfassung für GSS stc 160

  • Seite 1 COFDM-AV-Modul HDCT 460 AV Hinweis zur Montageanleitung Neben dieser Montageanleitung (Ergänzung) gelten die Sicherheitsvorschriften und Anweisungen der Montageanleitung der Kopfstation STC 160. Telefon: +49 (0) 911 / 703 8877 Grundig SAT Systems GmbH Fax: +49 (0) 911 / 703 9210 Beuthener Straße 43...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Sicherheitsvorschriften ....................3 2 Allgemeines ........................3 2.1 Lieferumfang ....................3 2.2 Technische Daten ..................4 2.3 Beschreibung ....................5 3 Montage ........................6 3.1 Digital-Modul einbauen .................6 3.2 Digital-Modul anschließen ................8 4 Das Bedienfeld im Überblick ..................9 4.1 Menüpunkte ....................9 4.2 Funktionen der Tasten des Bedienfelds ............9 5 Programmierung ......................10 5.1 Vorbereitung ....................10 5.2 Die Menüs im Überblick ................

  • Seite 3: Sicherheitsvorschriften

    Sicherheitsvorschriften Beachten Sie die in der Montageanleitung der Kopfstation STC 160 gelisteten, für das Modul zutreffenden Sicherheitsvorschriften. Beachten Sie bei Arbeiten an den Modulen die ESD-Schutzmaßnahmen! Allgemeines 2.1 Lieferumfang 1 Modul HDCT 460 AV 1 AV-Kabel 1 CD (Montageanleitung) - 3 -...

  • Seite 4: Technische Daten

    2.2 Technische Daten Die Anforderungen folgender EG-Richtlinien werden erfüllt: 73/23/EWG, 89/336/EWG Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung. HF-Eingang: Frequenzbereich: 177,5 … 858 MHz Pegel: 45 dBµV … 90 dBµV 75 Ω Eingangsimpedanz: Rückflussdämpfung: typ. 8 dB Kanaleingabe: C 05 …...

  • Seite 5: Beschreibung

    Sie, unter Verwendung eines PCs oder Notebooks und der Software “BE-Flash”, die Betriebssoftware des Digital-Moduls aktualisieren. Die aktuelle Betriebssoft- ware finden Sie auf der Website “www.gss.tv”. Das Digital-Modul ist ausschließlich für den Betrieb in der Kopfstation STC 160 vorgesehen. - 5 -...

  • Seite 6: Montage

    Vor Bestückung oder Wechsel eines Moduls Kopfstation ausschalten oder Netzstecker der Kopfstation aus der Netzsteckdose ziehen. Beachten Sie die ESD-Schutzmaßnahmen! • Öffnen Sie das Gehäuse der Kopfstation gemäß der Montageanleitung STC 160. 3.1 Digital-Modul einbauen Achtung – Zusammengehörende Module immer nebeneinander positionieren. Das Digital-Modul muss links vom Modulator-Modul positioniert werden.
  • Seite 7 Hinweis: In der Abbildung sind die Steckplätze 1 (Digital-Modul) und 2 (Modulator- Modul) dargestellt. Die Steckplätze dazwischen (ohne Kontaktleiste auf der Platine an der Gehäuserückwand), sind für Ergänzungsmodule vorgesehen. • Digital-Modul in die Führungsnuten eines freien Steckplatzes (mit Kontaktleiste auf der Platine an der Gehäuserückwand) neben dem zugehörigen Modulator-Modul einsetzen.

  • Seite 8: Digital-Modul Anschließen

    3.2 Digital-Modul anschließen HF-Eingang ”A“ HF-Eingang ”A“ HF-Eingang ”D“ HF-Eingang ”D“ • Digital-Modul und Modulator-Modul mit dem AV-Kabel verbinden. • HF-Eingänge “A” und “D” des Digital-Moduls über eigengefertigte HF-Ka- bel mit den entsprechenden Kabeldurchführungen verbinden. - 8 - - 8 -...

  • Seite 9: Das Bedienfeld Im Überblick

    Das Bedienfeld im Überblick 4.1 Menüpunkte Programmieren Sie das Digital-Modul über die Tasten des Bedienteils der Kopf- station. Das 2-zeilige Display des Bedienteils zeigt dabei die Menüs. Einzustellende Parameter und Funktionen sind unterstrichen dargestellt. Mit Taste M können Sie folgende Menüpunkte anwählen: –...

  • Seite 10: Programmierung

    Programmierung 5.1 Vorbereitung • Das Digital-Modul an ein programmiertes Modulator-Modul anschließen. • Messempfänger mit dem HF-Ausgang des Modulator-Moduls verbinden. • Messempfänger auf den Ausgangskanal des jeweils einzustellenden Kanal- zuges abstimmen: Digital-Modul – Kanalzug “A” —> Modulator-Modul – Kanalzug “A”, Digital-Modul – Kanalzug “B” —> Modulator-Modul – Kanalzug “B”, Digital-Modul –...

  • Seite 11: Die Menüs Im Überblick

    5.2 Die Menüs im Überblick 5.2.1 Die Menüs der Kanalzüge “A” und “D” Ein/On SETUP BE160 Bx 1A TWIN-SAT Böx 4 TWIN-SAT Bx 1A QUAD Bx 1B QUAD C5-12,S3-24 C5-12,S3-24 arte Das Erste Bx 1A INPUT C06 (184.5) Bx 1A INPUT Priority: high...
  • Seite 12 Bx 1A VIDEO WSS off TXT on Bx 1A SUBTITLE Bx 1A SUBTITLE west Bx 1A SUBTITLE – – Bx 1A MEMORY S => STORE CANCEL - 12 - - 12 -...

  • Seite 13: Die Menüs Des Kanalzugs "B

    5.2.2 Die Menüs des Kanalzugs “B” Bx 1A TWIN-SAT Böx 4 TWIN-SAT Bx 1B QUAD Bx 1C QUAD C5-12,S3-24 C5-12,S3-24 Das Erste Bx 1B 02/04+ TV Das Erste Anzeige des Menüs nur bei Auswahlmöglichkeit Bx 1B AUDIO mehrerer Untertöne. 01 / 02 “deu” This menu is only displayed if several sub sound signals are selectable.

  • Seite 14: Die Menüs Des Kanalzugs "C

    5.2.3 Die Menüs des Kanalzugs “C” Bx 1A TWIN-SAT Böx 4 TWIN-SAT Bx 1C QUAD Bx 1D QUAD C5-12,S3-24 C5-12,S3-24 Kabel eins Bx 1C INPUT TUNER Line D Bx 1C 01/04 + TV Anzeige des Menüs nur bei Auswahlmöglichkeit Bx 1B AUDIO mehrerer Untertöne.

  • Seite 15: Modul Programmieren

    5.3 Modul programmieren • Kopfstation einschalten. —> Das Display zeigt “SETUP BE160” und die Software- Version der Kopfstation (z.B. V 2). —> Im Menü “SETUP” kann der Ausgangspegel des Ausgangssammlers eingestellt werden (siehe Montageanleitung STC 160). Ein/On Ein/On SETUP SETUP BE160...

  • Seite 16: Programmierung Der Kanalzüge "A" Und "D

    5.3.1 Programmierung der Kanalzüge “A” und “D” • Taste drücken: —> Das Menü “Eingangskanal einstellen” – “INPUT” wird aktiviert. Eingangskanal einstellen Hinweis: – Erscheint in der zweiten Displayzeile “– –”, ist kein Eingangs- signal vorhanden. Überprüfen Sie die Konfiguration der An- tennenanlage und der Kopfstation.
  • Seite 17 Status LED ”Tuner A“ Status LED ”Tuner A“ Status LED ”Tuner D“ Status LED ”Tuner D“ • Taste drücken. —> Das Menü “Hierarchische Modulation einstellen” – “Priority” wird aktiviert. - 17 - - 17 -...

  • Seite 18: Hierarchische Modulation Einstellen

    Hierarchische Modulation einstellen Um mit niedrigeren Feldstärken eine größere Reichweite der Sender zu erreichen, wird bei DVB-T die sogenannte “Hierarchische Modulation” verwendet. Dabei werden ver- schiedene Datenströme unter Verwendung der “Quadratur- Amplituden-Modulation” (QAM) auf einen DVB-T-Daten strom moduliert. Der robuste “High Priority” - Datenstrom (HP) mit niedriger Datenrate wird dabei auf den empfindlicheren, aber eine hohe Datenrate enthaltenden “Low Priority”-Da- tenstrom (LP) moduliert.

  • Seite 19: Automatische Programmsuche / Programmfilter

    Automatische Programmsuche / Programmfilter In diesem Menü wählen Sie das Programm aus dem Da- tenstrom, das über diesen Kanalzug bereitgestellt werden soll. Erscheint die Fehlermeldung “no transponder”, ist kein Eingangssignal vorhanden. Prüfen Sie deshalb die vorher- gehenden Einstellungen, sowie die Konfiguration der Emp- fangsanlage.

  • Seite 20: Begleitton Des Tv-Programmes Wählen

    Hinweise: —> Bei Radio-Programmen wird der Bildschirmhintergrund eines angeschlossenen TV-Gerätes bzw. Mess-Empfän- gers dunkel getastet. —> Eine an Stelle von “TV” oder “RA” erscheinende Ser- vicenummer (z.B. ”SERVICE 131”) signalisiert, dass ein nicht benanntes Programm oder ein nicht definierter Datenstrom empfangen wird. •...

  • Seite 21: Lautstärkepegel Einstellen

    Lautstärkepegel einstellen In diesem Menü können Sie unterschiedliche Lautstärkepe- gel der TV- und Radio-Programme in den verschiedenen Kanalzügen angleichen. Bx 1A Bx 1A AUDIO AUDIO -26 … 6 dB -26 … 6 dB Level Level 0 dB 0 dB • Mit den Tasten den Lautstärkepegel auf gleiche Laut- stärke der einzelnen Kanalzüge einstellen.

  • Seite 22: Bildformat Anpassen, Teletextbetrieb

    Bildformat anpassen, Teletextbetrieb In diesem Menü können Sie die Bildformat-Umschaltung aktivieren und den Teletextbetrieb ein- oder ausschalten. Bx 1A Bx 1A VIDEO VIDEO WSS off WSS off TXT on TXT on • Um die Betriebsart der WSS-Signalisierung zu ändern, wäh- len Sie mit den Tasten “off”...
  • Seite 23 Wollen Sie die Einstellung nicht ändern, Taste drücken. —> Das Menü “Daten speichern” – “MEMORY” wird aktiviert (Seite 24). Bei eingeschalteter Einblendung der Teletext-Untertitel • Mit den Tasten den Cursor unter die einzustellende Ziffer der Seitennummer positionieren und mit 100er-, 10er- und 1er-Stellen der Untertitelseite einstellen. •...

  • Seite 24: Daten Speichern

    Daten speichern Bx 1A Bx 1A MEMORY MEMORY S => STORE S => STORE CANCEL CANCEL • Durch Drücken der Taste S werden alle programmierten Daten gespeichert. Danach erfolgt der Rücksprung zum Programmpunkt “Modul / Kanalzug wählen” (Seite 15) über Hinweis: Durch Drücken der Taste M erfolgt der Rücksprung zum Programmpunkt “Modul / Kanalzug wählen”...

  • Seite 25: Programmierung Des Kanalzugs "B

    5.3.2 Programmierung des Kanalzugs “B” Im Kanalzug “B” werden nur Programme aus dem demo- dulierten Datenstrom des Kanalzugs “A” verarbeitet. • Durch Drücken der Taste Kanalzug “B” wählen. Bx 1A Bx 1A TWIN-SAT TWIN-SAT Böx 4 Böx 4 TWIN-SAT TWIN-SAT Bx 1B Bx 1B QUAD...

  • Seite 26: Programmierung Des Kanalzugs "C

    5.3.3 Programmierung des Kanalzugs “C” Achtung: Falls Sie ein Programm aus dem demodulierten Datenstrom des Tuners “D” verwenden wollen, programmieren Sie vor dem Kanalzug “C” den Kanalzug “D”. Die Programmie- rung erfolgt analog zum Kanalzug “A”. • Durch Drücken der Taste Kanalzug “C”...

  • Seite 27: Automatische Programmsuche / Programmfilter

    Automatische Programmsuche / Programmfilter In diesem Menü wählen Sie das Programm aus dem Da- tenstrom, das über den Kanalzug “C” bereitgestellt werden soll (siehe auch Seite 19). Bx 1C Bx 1C 01/04 + TV 01/04 + TV • Mit Tasten gewünschtes TV- oder Radio-Programm auswählen.
  • Seite 28 Kundendienst: Telefon: +49 (0) 911 / 703 2221 Fax: +49 (0) 911 / 703 2326 Email: service@gss.tv Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS GmbH 22082006...
