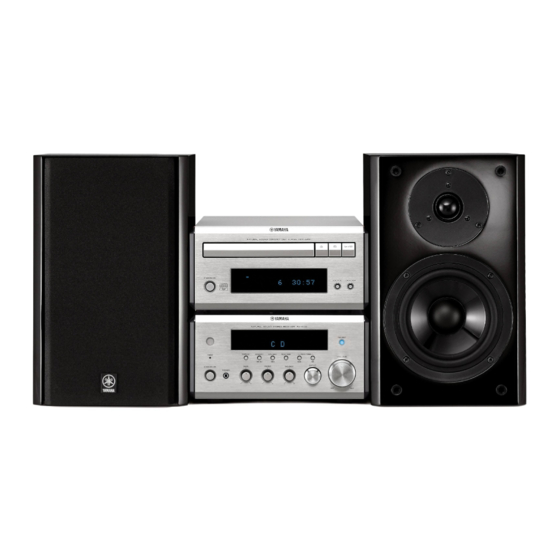

Yamaha MCR-E410 Bedienungsanleitung
Receiver/cd player
Verwandte Anleitungen für Yamaha MCR-E410
Inhaltszusammenfassung für Yamaha MCR-E410
- Seite 93 Anleitung aufmerksam durch. Bewahren Sie die Anleitung Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sich bitte danach für spätere Nachschlagzwecke sorgfältig auf. an einen YAMAHA-Kundendienst. Das Gehäuse sollte niemals selbst geöffnet werden. Installieren Sie dieses Gerät (RX-E410 und CDX-E410) einem gut belüfteten, trockenen, sauberen Ort mit einem Abstand von...
- Seite 94 Disc-Informationen ..........42 Anschluss eines MD-Recorders oder Handhabung einer Disc ........... 42 CD-Recorders ............. 15 Glossar ..............43 Anschließen eines YAMAHA iPod Audio-Informationen ..........43 Universal-Docks ..........16 Urheberrecht und Logo-Markierungen ....43 Anschluss der Netzkabel ........17 Technische Daten ..........44 Einstellen der Uhrzeit ..........
-
Seite 95: Über Diese Anleitung
MERKMALE Merkmale Receiver (RX-E410) CD-Player (CDX-E410) • Maximale effektive Ausgangsleistung pro • Spielt Audio-CDs, MP3-CDs und WMA CDs. Kanal 65W + 65W (1% Klirr, 1 kHz, 6Ω) • CD-Text-Datenanzeige • 40-Sender-UKW/MW-Festsenderabstimmung • Digitale Lichtleiter- und Digital- • iPod Dock-Klemme Ausgangsbuchsen •... -
Seite 96: Bedienungselemente Und Ihre Funktionen
Bedienungselemente und ihre Funktionen Receiver (RX-E410) Frontblende 3 4 5 NATURAL SOUND STEREO RECEIVER RX-E410 PURE DIRECT DISPLAY MEMORY AUTO/MAN'L PRESET/BAND PRESET/TUNING TIMER VOLUME TIME ADJ TIMER HOUR INPUT BASS TREBLE BALANCE STANDBY/ON PHONES 1 STANDBY/ON 8 PRESET/TUNING d / u (HOUR, MIN) Schaltet den Receiver ein oder in den Bereitschaftsmodus. - Seite 97 SUBWOOFER TO CDX-E410 100W MAX. TOTAL 1 DOCK-Klemme 6 AUX-Buchsen Dient zum Anschließen eines YAMAHA iPod Dient zum Anschließen der externen Komponenten. Universal-Docks (wie das getrennt erhältliche YDS-10), 7 SUBWOOFER OUT-Buchse wo Ihr iPod angebracht werden kann (siehe Seite 16).
- Seite 98 Abstimmungsmodus geschaltet ist (siehe Seite 26). Heben das aktuell gewählte iPod-Menü hervor (siehe 5 DOCK-Anzeige Seite 36). Leuchtet auf, wenn Sie Ihren iPod in einem YAMAHA D iPod Betriebsanzeigen iPod Universal-Dock (wie das getrennt erhältliche Zeigen bedienbare Cursortasten, wenn das iPod-Menü im YDS-10), angeschlossen an der DOCK-Klemme des Menü-Durchsuchen Modus bedient wird (siehe Seite 36).
-
Seite 99: Cd-Player (Cdx-E410)
Bedienungselemente und ihre Funktionen CD-Player (CDX-E410) Frontblende NATURAL SOUND COMPACT DISC PLAYER CDX-E410 STANDBY/ON 1 Disc-Schublade 6 Frontblende-Display Nimmt die wiederzugebende Disc auf. Zeigt den aktuellen Status des CD-Players. 7 b/w Springt an den Anfang des aktuellen Tracks. Betätigen Öffnet und schließt die Disc-Schublade. und gedrückt halten, um den schnellen Rücklauf zu aktivieren (siehe Seite 21). - Seite 100 Bedienungselemente und ihre Funktionen Rückwand MAINS LINE OUT DIGITAL OUT TO RX-E410 OPTICAL COAXIAL 1 LINE OUT-Buchsen Siehe Seite 12 für Anschlussinformationen. 2 OPTICAL-Buchse Siehe Seite 15 für Anschlussinformationen. 3 COAXIAL-Buchse Siehe Seite 15 für Anschlussinformationen. 4 Systemsteuerungsanschluss (TO RX-E410)-Buchse Siehe Seite 12 für Anschlussinformationen.
-
Seite 101: Fernbedienung
Bedienungselemente und ihre Funktionen Fernbedienung Diese Fernbedienung kann die Systemkomponenten von PianoCraft (einschließlich Tunerfunktionen) und einen iPod steuern, der in einem YAMAHA iPod Universal-Dock, INPUT VOLUME angeschlossen an den Receiver, platziert ist. DISPLAY Zur Bedienung von CD-Player, Tunerfunktionen oder SLEEP eines iPod mit der Fernbedienung müssen Sie den... - Seite 102 Bedienungselemente und ihre Funktionen CD-Modus In dem CD-Modus verfügbare Bedienungsvorgänge Die folgenden Bedienungen stehen für den CD-Player zur Verfügung, wenn der CD-Player am Receiver über die STANDBY/ON Systemsteuerungsverbindung angeschlossen ist (siehe Seite 12). Drücken Sie CD, um den Receiver auf den CD-Modus zu stellen, DIMMER bevor die folgenden Bedienungsvorgänge ausgeführt werden.
-
Seite 103: Tuner-Modus
Bedienungselemente und ihre Funktionen TUNER-Modus Im TUNER-Modus verfügbare Bedienungsvorgänge Die folgenden Bedienungsvorgänge stehen für den Receiver zur Verfügung. STANDBY/ON Drücken Sie TUNER, um den Receiver auf den TUNER-Modus zu stellen, bevor die folgenden Bedienungsvorgänge ausgeführt werden. DIMMER 1 Zifferntasten (1 bis 8) FREQ/TEXT Wählt eine Festsendernummer (siehe Seite 28). -
Seite 104: Einsetzen Der Batterien In Die Fernbedienung
Bedienungselemente und ihre Funktionen Einsetzen der Batterien in die Verwendung der Fernbedienung Fernbedienung Verwenden Sie die Fernbedienung in einer Entfernung von innerhalb 6 m gegenüber der zu steuern gewünschten Komponente, und richten Sie sie dabei immer auf den Fernbedienungssensor (siehe Seite 3). NATURAL SOUND STEREO RECEIVER RX-E410 PURE DIRECT Drücken Sie... -
Seite 105: Anschluss Der Anlage
ANSCHLUSS DER ANLAGE Anschluss der Anlage Machen Sie sich mit den folgenden Verfahren und Hinweisen vertraut, bevor Sie diese Anlage in Betrieb nehmen. Für Informationen über die Lautsprecher (NX-E800) siehe die damit mitgelieferte Bedienungsanleitung. Hinweis Schließen Sie das Netzkabel nicht an den Receiver, CD-Player oder andere Komponenten an, bevor nicht alle anderen Anschlüsse beendet wurden. -
Seite 106: Anschluss Des Lautsprecherkabels
Anschluss der Anlage Anschluss des Lautsprecherkabels Ziehen Sie den Knopf fest, um den Draht zu Hinweise sichern. • Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), „+“ (Rot) und „–“ (Schwarz) richtig an. Falls die Anschlüsse fehlerhaft sind, kann kein Sound von den Lautsprechern vernommen werden, und wenn die Polarität der Rot: positiv (+) Schwarz: negativ (–) -
Seite 107: Anschließen Von Antennen
Klemmen anschließen. Falls ein Problem hinsichtlich schwachem Rundfunkempfang in Ihrem Gebiet auftreten sollte, oder wenn Sie den Rundfunkempfang verbessern möchten, empfehlen wir die Verwendung optionaler Hochantennen. Für Einzelheiten wenden Sie sich an den nächsten autorisierten YAMAHA-Fachhändler oder Kundendienst. Stecken Sie die MW-Rahmenantennendrähte in die AM (MW)-Klemme. -
Seite 108: Anschluss Von Externen Komponenten
ANSCHLUSS VON EXTERNEN KOMPONENTEN Anschluss von externen Komponenten Sie können verschiedene Audiokomponenten wie einen MD-Player, ein Tonbandgerät oder ein YAMAHA iPod-Universaldock an den Receiver anschließen. Sie können auch einen MD-Recorder oder einen CD-Recorder an den CD-Player über die DIGITAL OUT-Buchsen anschließen. Für Informationen über Ihre externe Komponente siehe die mit der betreffenden Komponente mitgelieferte Bedienungsanleitung. -
Seite 109: Anschließen Eines Yamaha Ipod Universal-Docks
YDS-10), angeschlossen an der DOCK-Klemme des Receivers, angebracht ist, solange der Receiver eingeschaltet ist. • Je nach Typ des iPod kann es erforderlich sein, einen der iPod-Adapter, die mit dem YAMAHA iPod Universal-Dock (wie das getrennt erhältliche YDS-10) mitgeliefert sind, in den Dock-Steckplatz einzustecken, bevor Sie Ihren iPod einsetzen. -
Seite 110: Anschluss Der Netzkabel
ANSCHLUSS DER NETZKABEL Anschluss der Netzkabel Wenn alle Verbindungen hergestellt sind, schließen Sie das Netzkabel des CD-Players an die AC OUTLET(S)-Buchse an der Rückseite des Receivers an (oder an die Netzsteckdose, wenn die AC OUTLET(S)-Buchse nicht zur Verfügung steht), und stecken das Netzkabel des Receivers in die Netzsteckdose. MAINS ANTENNA SPEAKERS... -
Seite 111: Einstellen Der Uhrzeit
EINSTELLEN DER UHRZEIT Einstellen der Uhrzeit Vor dem Starten der Wiedergabe verfahren Sie wie folgt, um die Uhrzeiteinstellung des Receivers zu konfigurieren. Zum Vorstellen der Minuteneinstellung DISPLAY HOUR MIN drücken Sie MIN wiederholt. Zum Zurückstellen der Minuteneinstellung NATURAL SOUND STEREO RECEIVER RX-E410 drücken Sie MIN wiederholt, während Sie PURE DIRECT PRESET/BAND gedrückt halten. -
Seite 112: Grundlegende Bedienungsvorgänge
Grundlegende Bedienungsvorgänge für den Receiver Grundlegende Bedienungsvorgänge für den Receiver Befolgen Sie den nachfolgend beschriebenen Vorgang, um eine Eingangsquelle zu wählen und die Klangeinstellungen am Receiver vorzunehmen. Beginnen Sie mit der Wiedergabe auf der PHONES BALANCE PURE DIRECT gewählten Quellenkomponente oder wählen Sie einen Rundfunksender. -
Seite 113: Ändern Der Einstellungen Des Frontblende-Displays
Grundlegende Bedienungsvorgänge für den Receiver Ändern der Einstellungen des Frontblende-Displays Folgen Sie dem Verfahren unten, um die Einstellungen des Frontblende-Displays des Receivers zu ändern. Umschalten des Displaymodus STANDBY/ON Sie können die im Frontblende-Display des Receivers gezeigte Information zwischen dem aktuellen Eingang und der Uhrzeit umschalten. -
Seite 114: Grundlegende Disc-Bedienungsvorgänge Für Die Wiedergabe
Grundlegende Disc-Bedienungsvorgänge für die Wiedergabe Grundlegende Disc-Bedienungsvorgänge für die Wiedergabe Sie können Wiedergabe von Audio-CDs, MP3-CDs und WMA CDs mit dem CD-Player genießen. Je nach Disc-Format kann es sein, dass manche Discs nicht mit dem CD-Player kompatibel sind. Vor dem Einlegen einer Disc in den CD- Player stellen Sie die Disc-Kompatibilität des CD-Players sicher (siehe Seite 42). -
Seite 115: Umschalten Des Wiedergabeinformation-Displays
Grundlegende Disc-Bedienungsvorgänge für die Wiedergabe Umschalten des Wiedergabeinformation-Displays Sie können die Disc-Wiedergabeinformation umschalten, die im Frontblende-Display des CD-Players gezeigt ist. Die verfügbare Information ist je nach Disc-Typ unterschiedlich. Während der Wiedergabe einer Disc drücken Sie TIME/INFO wiederholt. Mit jedem Drücken der Taste ändert sich die Informationsanzeige wie in „Wiedergabeinformation für STANDBY/ON Audio-CDs“... -
Seite 116: Wiedergabeinformation Für Mp3- Und Wma-Discs
Grundlegende Disc-Bedienungsvorgänge für die Wiedergabe Wiedergabeinformation für MP3- und WMA-Discs Die folgende Information steht bei der Wiedergabe einer MP3- oder WMA-Disc zur Verfügung. Durchrollende Anzeige (Vorgabe) Kommentar Verflossene Zeit der aktuellen Datei Jahr Albumname Restliche Zeit der aktuellen Datei Dateiname Interpretenname Song-Titel Die durchrollende Anzeige zeigt den Songtitel, Interpretennamen und Albumnamen des gewählten Gegenstands der Reihe nach. -
Seite 117: Wiederholungswiedergabe (Repeat Play)
Grundlegende Disc-Bedienungsvorgänge für die Wiedergabe Wiederholungswiedergabe Zufallswiedergabe (Random Play) (Repeat Play) Sie können Tracks auf der Disc in beliebiger Reihenfolge abspielen. Sie können die Wiedergabe des gewählten Punkts in einer Hinweis Disc wiederholen. Bei der Wiedergabe einer Audio-CD mit Zufallswiedergabe kann die Restzeit der Disc nicht angezeigt werden. -
Seite 118: Anwenderanpassung Der Wiedergabereihenfolge (Program Play)
Grundlegende Disc-Bedienungsvorgänge für die Wiedergabe Anwenderanpassung der Bei MP3- oder WMA-Disc Wiedergabereihenfolge (Program Play) PROG. Sie können die Widergabereihenfolge für 40 Tracks auf der Disc nach Wunsch anpassen. Hinweis Die Gesamtzahl der programmierten Tracks und die Gesamtzeit programmierten der Tracks werden bei MP3- oder WMA-Disc STANDBY/ON nicht angezeigt. -
Seite 119: Ukw/Mw-Abstimmung
UKW/MW-Abstimmung UKW/MW-Abstimmung Es gibt 2 Methoden zur Abstimmung: automatisch und manuell. Die automatische Abstimmung arbeitet, wenn die Sendersignale stark und ohne Strörungen enfangen werden. Falls das Signal des Senders, den Sie wählen möchten, schwach ist, stimmen Sie manuell auf diesen ab. Sie können auch die automatischen und manuellen Merkmale zur Festsenderabstimmung verwenden, um bis zu 40 Sender zu speichern (A1 bis E8: 8 Festsendernummern in jeder der 5 Festsendergruppen). -
Seite 120: Automatische Festsenderabstimmung
UKW/MW-Abstimmung Automatische Manuelle Festsenderabstimmung Festsenderabstimmung Sie können auch bis zu 40 Sender (A1 bis E8: 8 Sender in jeder der 5 Festsendergruppen) manuell abspeichern. Verfahren Sie wie folgt, um Radiosender automatisch vorzuprogrammieren. NATURAL SOUND STEREO RECEIVER RX-E410 PURE DIRECT NATURAL SOUND STEREO RECEIVER RX-E410 PURE DIRECT DISPLAY MEMORY... -
Seite 121: Aufrufen Eines Festsenders
UKW/MW-Abstimmung Aufrufen eines Festsenders Sie können jeden beliebigen Festsender aufrufen, indem Sie einfach die Festsendergruppe und -nummer wählen, unter welcher der Sender abgespeichert ist (siehe Seite 27). PRESET/TUNING u / d NATURAL SOUND STEREO RECEIVER RX-E410 PURE DIRECT DISPLAY MEMORY AUTO/MAN'L PRESET/BAND PRESET/TUNING... -
Seite 122: Radio-Daten-System-Abstimmung (Nur Modelle Für Großbritannien Und Europa)
Radio-Daten-System-Abstimmung (nur Modelle für Großbritannien und Europa) Radio-Daten-System (nur Modelle für Großbritannien und Europa) ist ein Datenübertragungssystem, das in vielen Ländern von UKW-Sendern verwendet wird. Die Radio-Daten-System-Funktion wird unter den Sendern eines Netzwerks ausgeführt. Dieses Gerät kann verschiedene Radio-Daten-System-Daten, wie zum Beispiel PS (Programmdienstname), PTY (Programmtyp), RT (Radiotext), CT (Uhrzeit) und EON (erweiterter Senderverbund), empfangen, wenn Sie auf einen Radio-Daten-System-Sender abgestimmt haben. -
Seite 123: Anzeigen Der Radio-Daten-System-Information
Radio-Daten-System-Abstimmung (nur Modelle für Großbritannien und Europa) Drücken Sie PTY SEEK START, um mit der DIMMER DIMMER Suche nach verfügbaren Radio-Daten- FREQ/TEXT FREQ/TEXT FREQ/TEXT PROG PROG REPEAT REPEAT System-Sendern zur PTY SEEK PTY SEEK MODE START MODE START Festsenderprogrammierung zu beginnen. RANDOM RANDOM Wenn eine Sender gefunden wird, der den gewählten... -
Seite 124: Zusätzliche Ct (Uhrzeit) Einstellungen
Radio-Daten-System-Abstimmung (nur Modelle für Großbritannien und Europa) Zusätzliche CT (Uhrzeit) Einstellungen Sie können die von Radio-Daten-System-Sendern Drücken Sie PTY SEEK MODE wiederholt, um empfangene CT-Information zur Einstellung der „CT→Clock“ oder „Local CT“ zu wählen, und eingebauten Uhr des Receivers verwenden. drücken Sie dann PTY SEEK START zum Umschalten der Einstellung zwischen „ON“... -
Seite 125: Einstellung Des Timers
EINSTELLUNG DES TIMERS Einstellung des Timers Der Receiver ist mit 2 Typen von Timerfunktionen ausgestattet: Uhrzeit-Timer und Einschlaf-Timer. Der Uhrzeit-Timer schaltet automatisch zur spezifizierten Zeit den Receiver ein oder in den Bereitschaftsmodus. Der Einschlaf-Timer schaltet den Receiver in den Bereitschaftsmodus, nachdem die spezifizierte Zeit abgelaufen ist. Der CD-Player wird auch über den Systemsteuerungsanschluss eingeschaltet oder automatisch auf Bereitschaftsbetrieb geschaltet (siehe Seite 12). -
Seite 126: Einstellen Des Einschlaf-Timers
Einstellung des Timers Einstellen des Einschlaf-Timers Der Einschlaf-Timer schaltet den Receiver in den Bereitschaftsmodus, nachdem die spezifizierte Zeit abgelaufen ist. FOLDER/PRESET MENU MENU FOLDER/PRESET FILE FILE FILE FILE ENTER ENTER /A-E /A-E /A-E /A-E INPUT INPUT VOLUME VOLUME DISPLAY DISPLAY SLEEP SLEEP SLEEP... -
Seite 127: Einstellen Der Auto-Standby-Funktion
EINSTELLEN DER AUTO-STANDBY-FUNKTION Einstellen der Auto-Standby-Funktion Sie können die Auto-Standby-Funktion, die die Anlage automatisch auf den Bereitschaftsmodus schaltet, wenn Sie die Anlage 30 Minuten lang nicht bedienen, während der Receiver auf CD-Eingangsmodus gestellt ist, ein- und ausschalten. (Die Vorgabeeinstellung ist „AUTO STANDBY ON“.) Hinweise •... -
Seite 128: Steuerung Ipod
Steuerung iPod Neben der Steuerung des Receivers (RX-E410) und CD-Players (CDX-E410) können Sie Ihren iPod, der in einem am Receiver angeschlossenen YAMAHA iPod Universal-Dock eingesetzt ist, mit der mitgelieferten Fernbedienung steuern. Verfügbare iPod-Bedienungsvorgänge In dem DOCK-Modus verfügbare Bedienungsvorgänge STANDBY/ON STANDBY/ON Die folgenden Bedienvorgänge stehen zur Verfügung,... -
Seite 129: Verwendung Ipod
Steuerung iPod Verwendung iPod Wenn Ihr iPod im YAMAHA iPod Universal-Dock (wie das getrennt erhältliche YDS-10), angeschlossen an der DOCK- Klemme des Receivers, angebracht ist (siehe Seite 16), können Sie Wiedergabe von Ihrem iPod mit der mitgelieferten Fernbedienung genießen. Die Bedienvorgänge Ihres iPod stehen mit Hilfe des Frontblende-Displays (Menü- Durchsuchen-Modus) oder ohne (einfacher Remote-Modus) zur Verfügung. - Seite 130 Steuerung iPod Menü-Durchsuchen-Modus Im Menü-Durchsuchen-Modus können Sie das iPod- Drücken Sie oder zum Wählen des Menü mit dem Frontblende-Displays des Receivers Menüs und drücken Sie dann oder ENTER verwenden. Sie können die „Setup“-Parameter auch mit zum Aufrufen des gewählten Menüs. dem Menü-Durchsuchen-Modus konfigurieren.
-
Seite 131: Receiver (Rx-E410)
Siehe nachfolgende Tabelle, wenn das Gerät nicht richtig funktionieren sollte. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist oder die nachfolgenden Instruktionen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten YAMAHA Fachhändler oder Kundendienst. - Seite 132 Störungssuche Tuner Problem Ursache Abhilfe Vorgehensweise Der UKW-Stereo- Die Eigenschaften der UKW-Stereo- Überprüfen Sie die Antenennanschlüsse. Empfang ist verrauscht. Sendungen können dieses Problem Versuchen Sie die Verwendung einer — verursachen, wenn der Sender zu hochwertigen UKW-Antenne mit weit entfernt oder der Richtwirkung.
- Seite 133 Verbindung zwischen Ihrem iPod und dem Receiver ist hergestellt. Disconnected Ihr iPod wurde aus einem YAMAHA Setzen Sie Ihren iPod wieder in das YAMAHA iPod iPod Universal-Dock entfernt (wie das Universal-Dock (wie das getrennt erhältliche getrennt erhältliche YDS-10), das an die...
-
Seite 134: Cd-Player (Cdx-E410)
Störungssuche CD-Player (CDX-E410) Problem Ursache Abhilfe Vorgehensweise Die Stromversorgung Das Netzkabel ist nicht angeschlossen Schließen Sie das Netzkabel richtig an. wird ein- aber sofort oder der Stecker ist nicht vollständig wieder ausgeschaltet. eingesteckt. Die Stromversorgung Die Auto-Standby-Funktion des Prüfen Sie den Anschluss des schaltet während der Receivers arbeitet, wenn der Receiver Systemsteuerungskabels zwischen Receiver und... -
Seite 135: Hinweise Zu Discs
HINWEISE ZU DISCS Hinweise zu Discs Disc-Informationen Handhabung einer Disc In der folgenden Tabelle sind die Disc-Typen erläutert, die • Berühren Sie nicht die Oberfläche der Disc. Halten Sie die Disc an von dem CD-Player unterstützt werden. Der CD-Player ihrem Rand und der Mittelbohrung. kann auch Single-CDs (8 cm) abspielen. -
Seite 136: Glossar
Glossar Audio-Informationen Urheberrecht und Logo-Markierungen MPEG Layer-3 Audio-Decodierungstechnologie unter MP3 (MPEG Audio Layer-3) Lizenz von Fraunhofer IIS und Thomson Multimedia. Eine der Audio-Kompressionsmethoden, die von MPEG verwendet wird. Hier wird die irreversible ® iPod Kompressionsmethode eingesetzt, die eine hohe „iPod“ ist ein Warenzeichen Apple Computer, Inc., eingetragen Kompressionsrate durch Ausdünnen der Daten des vom in den USA und anderen Ländern. -
Seite 137: Technische Daten
TECHNISCHE DATEN Technische Daten RX-E410 CDX-E410 VERSTÄRKER-ABSCHNITT WIEDERGABESYSTEM • Minimale effektive Ausgangsleistung pro Kanal • CD, CD-R/RW (6 Ω , 1 kHz, 0,1% Klirr) .......... 55 W + 55 W LASER • Maximale effektive Ausgangsleistung pro Kanal (6 Ω , 1 kHz, 1% Klirr) ..........65 W + 65 W •...
