Achtung: Das System muss
mit einer Spannung von 12V oder
24V (9V÷36V) DC versorgt werden.

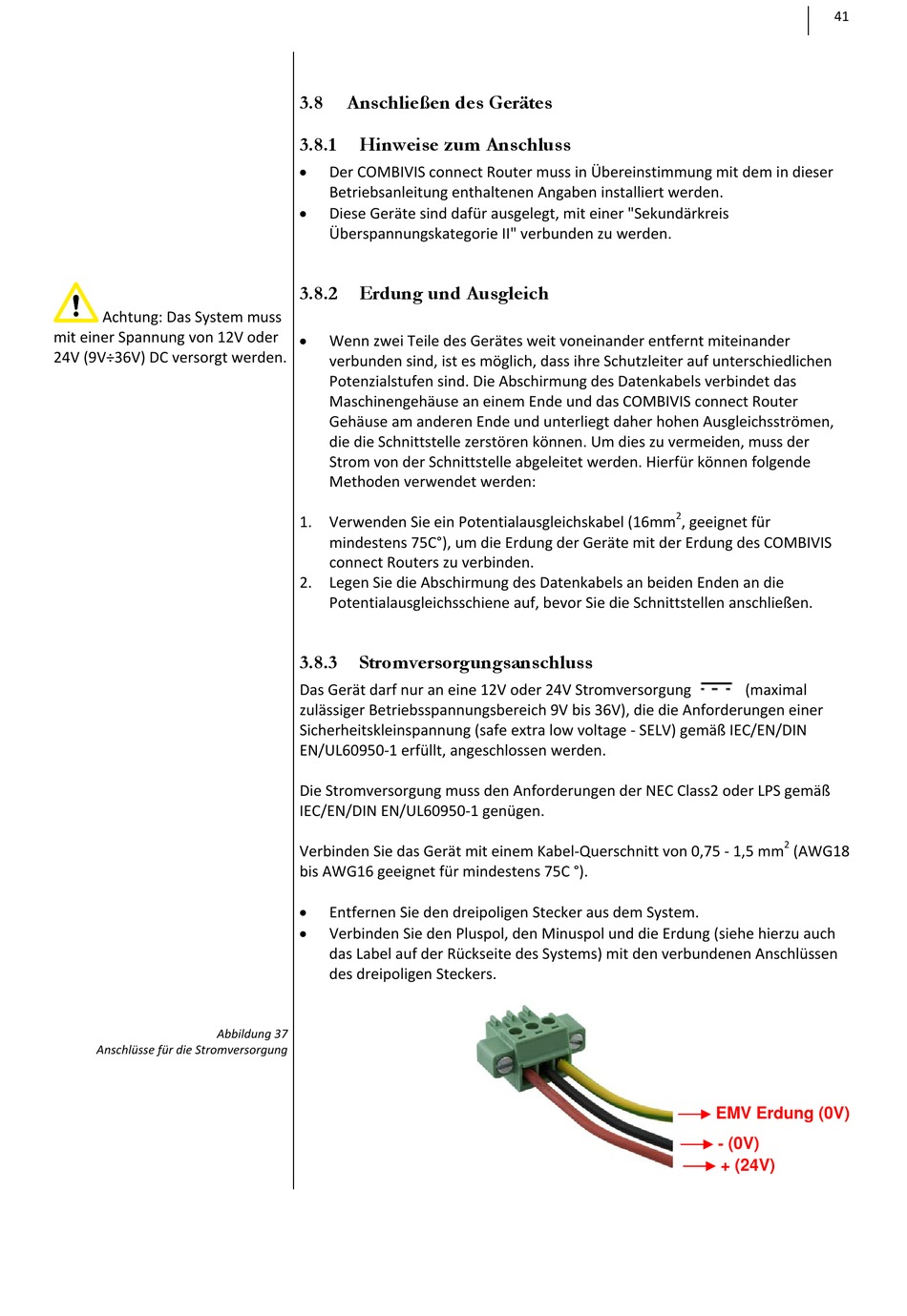

Abbildung 37
Anschlüsse für die Stromversorgung
3.8 Anschließen des Gerätes
3.8.1

Hinweise zum Anschluss


Der COMBIVIS connect Router muss in Übereinstimmung mit dem in dieser
Betriebsanleitung enthaltenen Angaben installiert werden.

Diese Geräte sind dafür ausgelegt, mit einer "Sekundärkreis
Überspannungskategorie II" verbunden zu werden.
3.8.2

Erdung und Ausgleich


Wenn zwei Teile des Gerätes weit voneinander entfernt miteinander
verbunden sind, ist es möglich, dass ihre Schutzleiter auf unterschiedlichen
Potenzialstufen sind. Die Abschirmung des Datenkabels verbindet das
Maschinengehäuse an einem Ende und das COMBIVIS connect Router
Gehäuse am anderen Ende und unterliegt daher hohen Ausgleichsströmen,
die die Schnittstelle zerstören können. Um dies zu vermeiden, muss der
Strom von der Schnittstelle abgeleitet werden. Hierfür können folgende
Methoden verwendet werden:
1. Verwenden Sie ein Potentialausgleichskabel (16mm
mindestens 75C°), um die Erdung der Geräte mit der Erdung des COMBIVIS
connect Routers zu verbinden.
2. Legen Sie die Abschirmung des Datenkabels an beiden Enden an die
Potentialausgleichsschiene auf, bevor Sie die Schnittstellen anschließen.
3.8.3

Stromversorgungsanschluss

Das Gerät darf nur an eine 12V oder 24V Stromversorgung
zulässiger Betriebsspannungsbereich 9V bis 36V), die die Anforderungen einer
Sicherheitskleinspannung (safe extra low voltage ‐ SELV) gemäß IEC/EN/DIN
EN/UL60950‐1 erfüllt, angeschlossen werden.
Die Stromversorgung muss den Anforderungen der NEC Class2 oder LPS gemäß
IEC/EN/DIN EN/UL60950‐1 genügen.
Verbinden Sie das Gerät mit einem Kabel‐Querschnitt von 0,75 ‐ 1,5 mm
bis AWG16 geeignet für mindestens 75C °).

Entfernen Sie den dreipoligen Stecker aus dem System.

Verbinden Sie den Pluspol, den Minuspol und die Erdung (siehe hierzu auch
das Label auf der Rückseite des Systems) mit den verbundenen Anschlüssen
des dreipoligen Steckers.
41
2
, geeignet für
(maximal
2
(AWG18

EMV Erdung (0V)

- (0V)
+ (24V)
