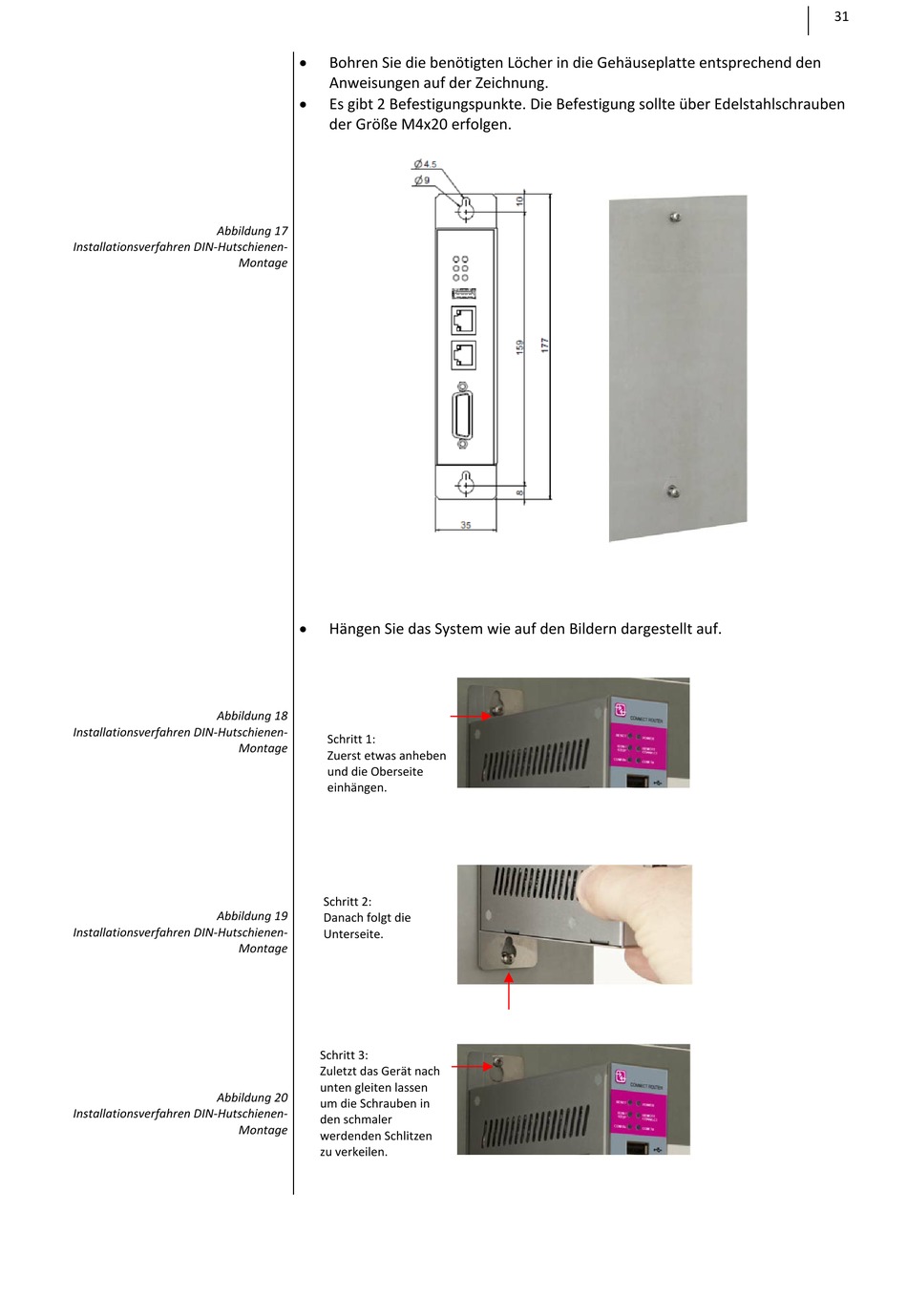

Abbildung 17
Installationsverfahren DIN‐Hutschienen‐
Montage
Abbildung 18
Installationsverfahren DIN‐Hutschienen‐
Montage
Abbildung 19
Installationsverfahren DIN‐Hutschienen‐
Montage
Abbildung 20
Installationsverfahren DIN‐Hutschienen‐
Montage

Bohren Sie die benötigten Löcher in die Gehäuseplatte entsprechend den
Anweisungen auf der Zeichnung.

Es gibt 2 Befestigungspunkte. Die Befestigung sollte über Edelstahlschrauben
der Größe M4x20 erfolgen.

Hängen Sie das System wie auf den Bildern dargestellt auf.
Schritt 1:
Zuerst etwas anheben
und die Oberseite
einhängen.
Schritt 2:
Danach folgt die
Unterseite.
Schritt 3:
Zuletzt das Gerät nach
unten gleiten lassen
um die Schrauben in
den schmaler
werdenden Schlitzen
zu verkeilen.
