INSTAllATION UND VERBINDUNG
3.10 Anschließen des Gerätes
3.10.1 Hinweise zum Anschluss
•
•
3.10.2 Erdung und Ausgleich
Wenn zwei Teile des Gerätes weit voneinander entfernt miteinander verbunden sind, ist
es möglich, dass ihre Schutzleiter auf unterschiedlichen Potenzialstufen sind. Die Ab-
schirmung des Datenkabels verbindet das Maschinengehäuse an einem Ende und das
COMBIVIS connect Router Gehäuse am anderen Ende und unterliegt daher hohen Aus-
gleichsströmen, die die Schnittstelle zerstören können. Um dies zu vermeiden, muss
der Strom von der Schnittstelle abgeleitet werden. Hierfür können folgende Methoden
verwendet werden:
•
•
3.10.3 Stromversorgungsanschluss
Das Gerät darf nur an eine 12V oder 24V Stromversorgung (maximal zulässiger Be-
triebsspannungsbereich 9V bis 36V), die die Anforderungen einer Sicherheitskleinspan-
nung (safe extra low voltage - SELV) gemäß IEC/EN/DIN EN/UL60950-1 erfüllt, ange-
schlossen werden.
Die Stromversorgung muss den Anforderungen der NEC Class2 oder LPS gemäß IEC/
EN/DIN EN/UL60950-1 genügen. Verbinden Sie das Gerät mit einem Kabelquerschnitt
von 0,75 - 1,5 mm2 (AWG18 bis AWG16 geeignet für mindestens 75C °).
•
•
Der COMBIVIS connect Router muss in Übereinstimmung mit dem in dieser Be-
triebsanleitung enthaltenen Angaben installiert werden.
Diese Geräte sind dafür ausgelegt, mit einer „Sekundärkreis Überspannungska-
tegorie II" verbunden zu werden.
Verwenden Sie ein Potentialausgleichskabel (16mm2, geeignet für mindestens
75C°), um die Erdung der Geräte mit der Erdung des COMBIVIS connect Routers
zu verbinden.
Legen Sie die Abschirmung des Datenkabels an beiden Enden an die Potential-
ausgleichsschiene auf, bevor Sie die Schnittstellen anschließen.

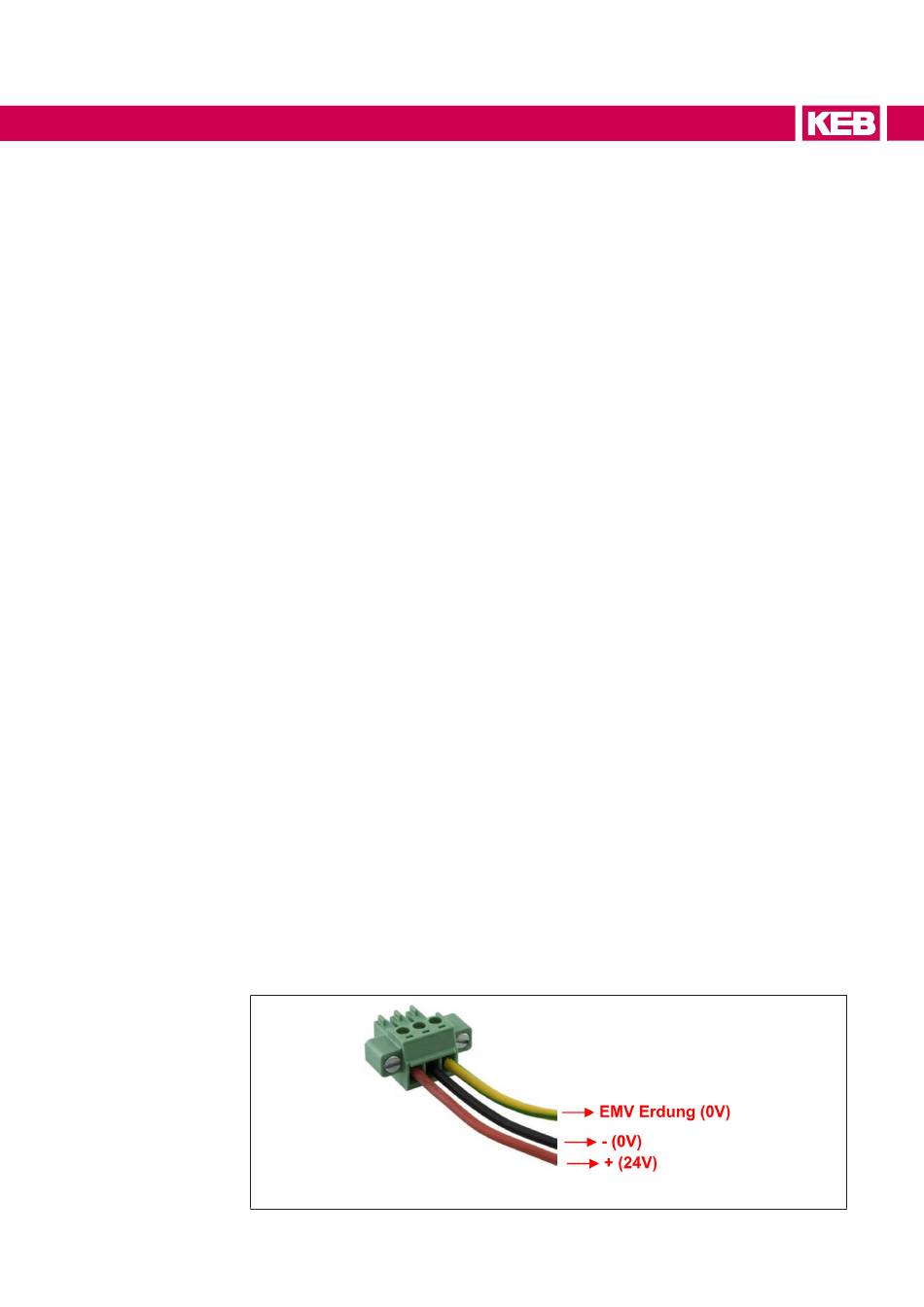

Entfernen Sie den dreipoligen Stecker aus dem System.
Verbinden Sie den Pluspol, den Minuspol und die Erdung (siehe hierzu auch das
Label auf der Rückseite des Systems) mit den verbundenen Anschlüssen des
dreipoligen Steckers.
43
