44
ABSCHNITT 3 – Installation und Anschluss
3.9

Verbinden der seriellen Schnittstelle

Ein spezieller DB15‐Steckverbinder unterstützt alle seriellen Protokolle
(Pinbelegung siehe Kapitel 6.4.1). Deswegen ist es notwendig, die Verbindungen
den technischen Anforderungen anzupassen; KEB kann optional entsprechende
Adapterstecker liefern, jedoch können die Benutzer den DB15‐Stecker selbst
anpassen.
Für weitere Details kontaktieren Sie bitte KEB.
3.9.1

Verbinden der MPI- oder PPI-Netzwerke

Die elektrische Spezifikation der MPI‐Netze wird häufig mit Bezug auf die
Verwendung der DB9‐Steckverbinder, wie die in der Abbildung unten gezeigt.

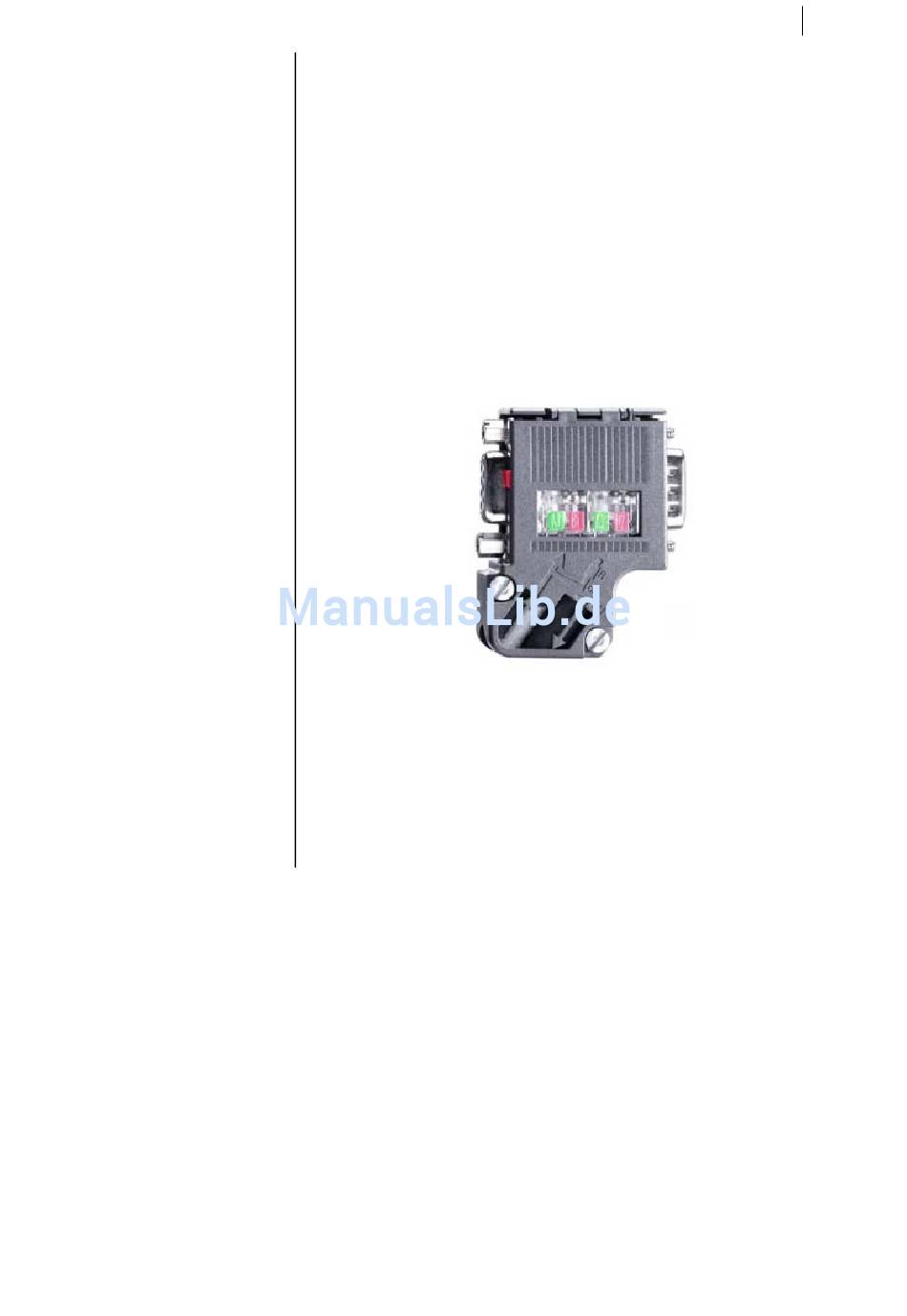

Abbildung 41
DB9 Verbindungsadapter
Der Steckverbinder bietet auch die Pass‐Through DB9‐Buchse für das MPI‐Kabel
des Programmiergerätes.
