Verbindung Von Einphasigem Eingang - Ausgang Mit Drei Unabhängigen Phasen - LEGRAND Trimod HE Serie Installations- Und Wartungsanleitung

VORSICHT
Die Bypass-Funktion ist für die Konfiguration Einphasen-Eingang und Dreiphasen 120° Ausgang nicht verfügbar.
Der Schalter S1 für manuellen Bypass bei Wartung und der Bypassschalter der Eingangsleitung S5 dürfen NIEMALS
betätigt werden. Für mehr Sicherheit ist es möglich, den manuellen Bypass für Wartung vollständig zu entfernen, indem
man die braunen, schwarzen und grauen Kabel durchschneidet, die den Schalter S1 mit dem Ausgangsschalter S2
verbinden und darauf achtet, die Drähte ausreichend zu isolieren.
5.3.6 Verbindung von EINPHASIGEM Eingang - Ausgang mit DREI UNABHÄNGIGEN PHASEN
Diese Verbindung ist nur für Trimod HE 10, 15, 20 und 30 TM verfügbar.
Neben der in den folgenden Bildern dargestellten Verdrahtung ist es notwendig, die Betriebsart zu konfigurieren, wie in
Kapitel 6 dargestellt.

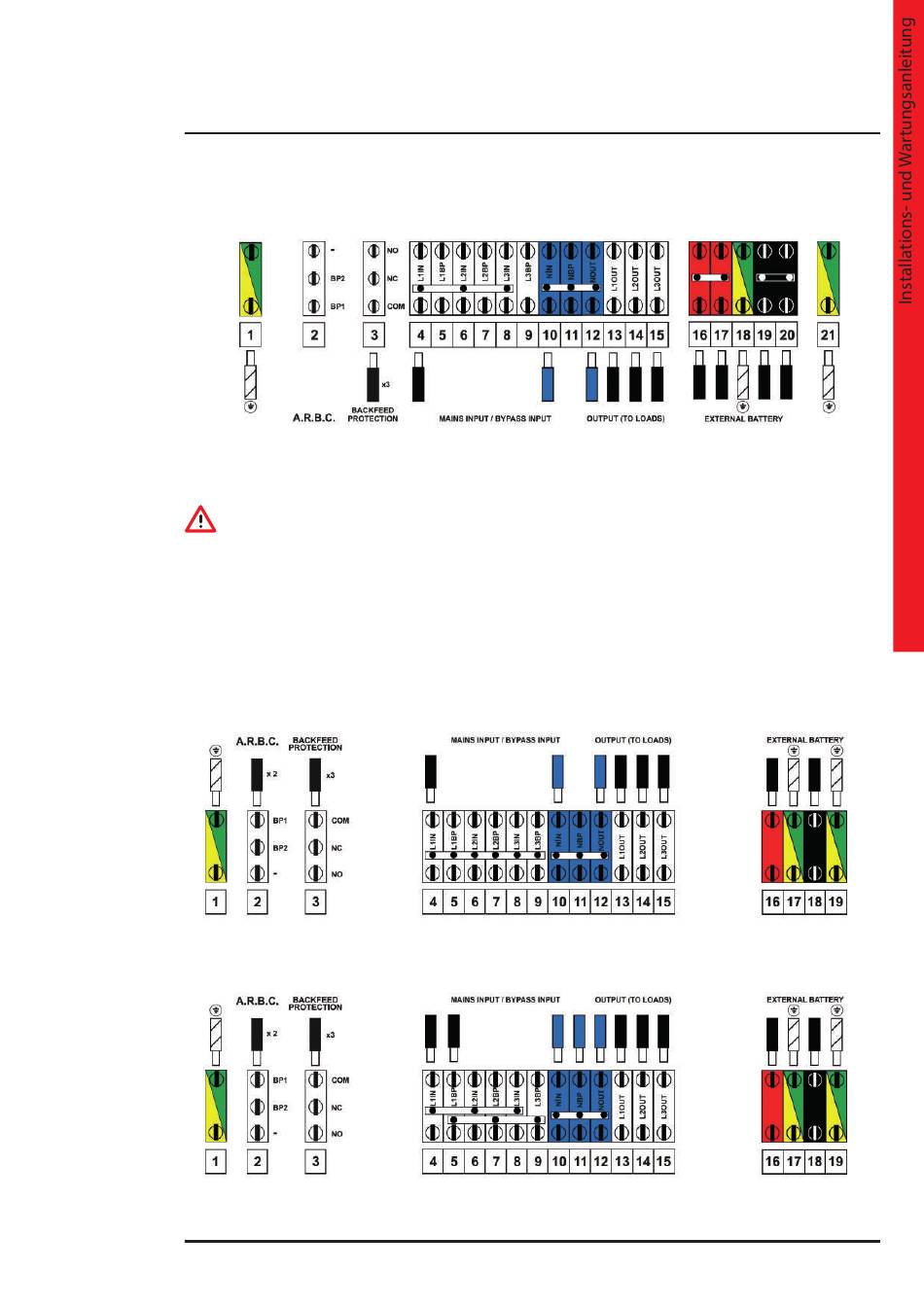

Trimod HE® MULTI CTRL/DUAL INPUT
Trimod HE 30 TM
(mit deaktivierter Bypass-Eingangsleitung)
Trimod HE 10 - 15 - 20
mit gemeinsamer Bypass-Eingangsleitung
Trimod HE 10 - 15 - 20
mit separater Bypass-Eingangsleitung
