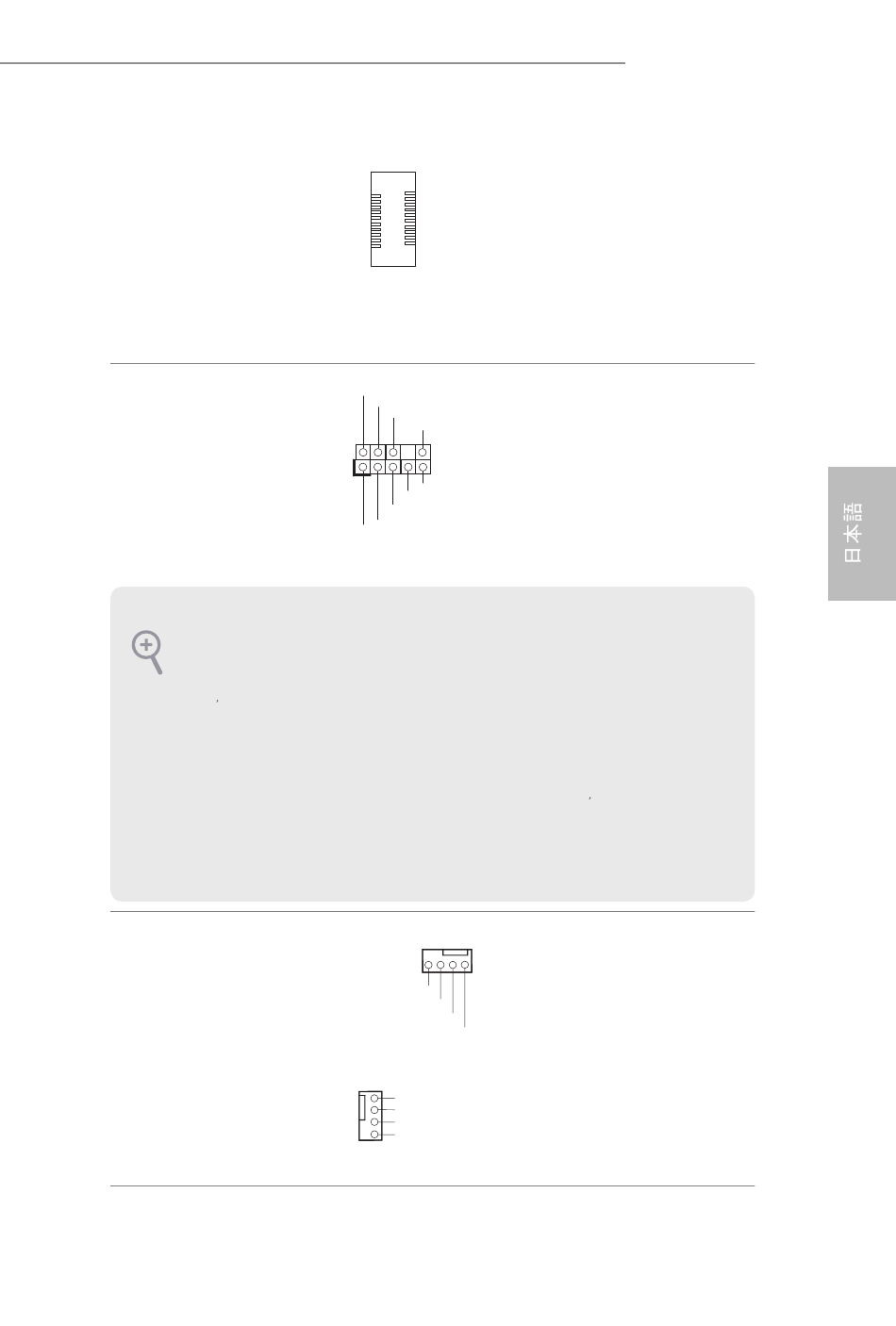

フロントパネルタイプ C
USB 3.1 Gen2 ヘッダー
(26 ピン F_USB31_TC_1)
（p.1、 No. 24 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 41 参照）
（9 ピン HD_AUDIO_
RA1）
（p.1、 No. 40 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく
機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要
です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ
アルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ
ヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtekコントロールパネルの 「FrontMic」 タブで、
音音量」 を調整してく ださい。
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、 No. 28 参照）
（4 ピン CHA_FAN2）
（p.1、 No. 42 参照）
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
4
3
2
1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
1
GND
FAN_VOLTAGE
2
CHA_FAN_SPEED
3
FAN_SPEED_CONTROL
4
X299 OC Formula
このマザーボード上には、 1 つ
のフロントパネルタイプ C USB
3.1 Gen2 ヘッダーがあります。
このヘッダーは、 追加 USB 3.1
Gen2 ポート用に USB 3.1 Gen2
モジュールを接続するために
使用されます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
* オーディオデバイスを
いずれかのオーディオコ
ネクタに接続します。
「録
ファンケーブルはファンコネ
クタに接続し、 黒線とアースピ
ンを合わせてく ださい。
199
