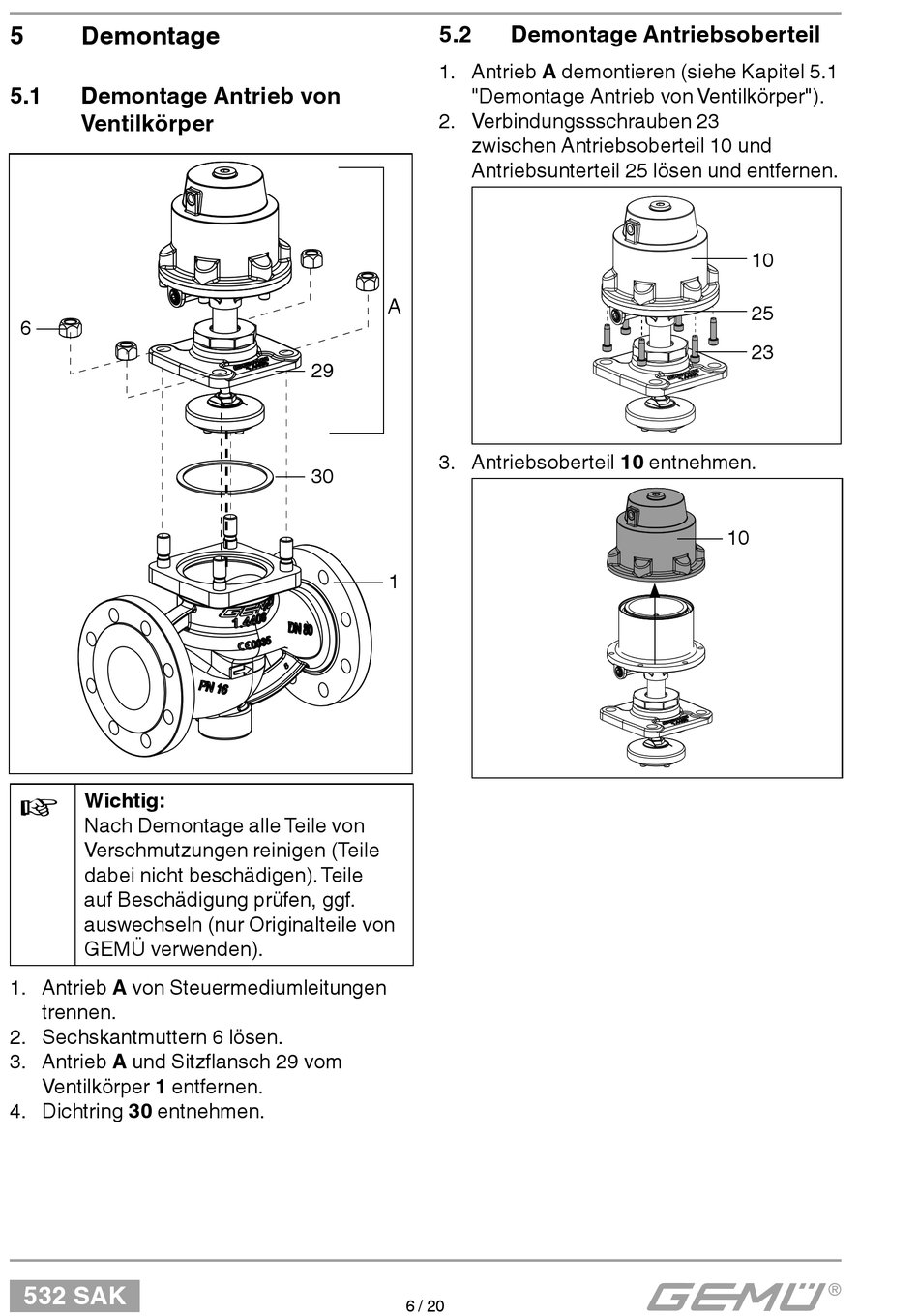

Demontage; Demontage Antrieb Von Ventilkörper; Demontage Antriebsoberteil - Gemü 532 SAK Originalmontageanleitung

5

Demontage

5.1 Demontage Antrieb von
Ventilkörper
6
Wichtig:
+
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
1. Antrieb A von Steuermediumleitungen
trennen.
2. Sechskantmuttern 6 lösen.
3. Antrieb A und Sitzfl ansch 29 vom
Ventilkörper 1 entfernen.
4. Dichtring 30 entnehmen.
532 SAK
5.2
1. Antrieb A demontieren (siehe Kapitel 5.1
"Demontage Antrieb von Ventilkörper").
2. Verbindungssschrauben 23
zwischen Antriebsoberteil 10 und
Antriebsunterteil 25 lösen und entfernen.
A
29
3. Antriebsoberteil 10 entnehmen.
30
1
6 / 20

Demontage Antriebsoberteil

10
25
23
10
