Temperaturfühler – Übersicht

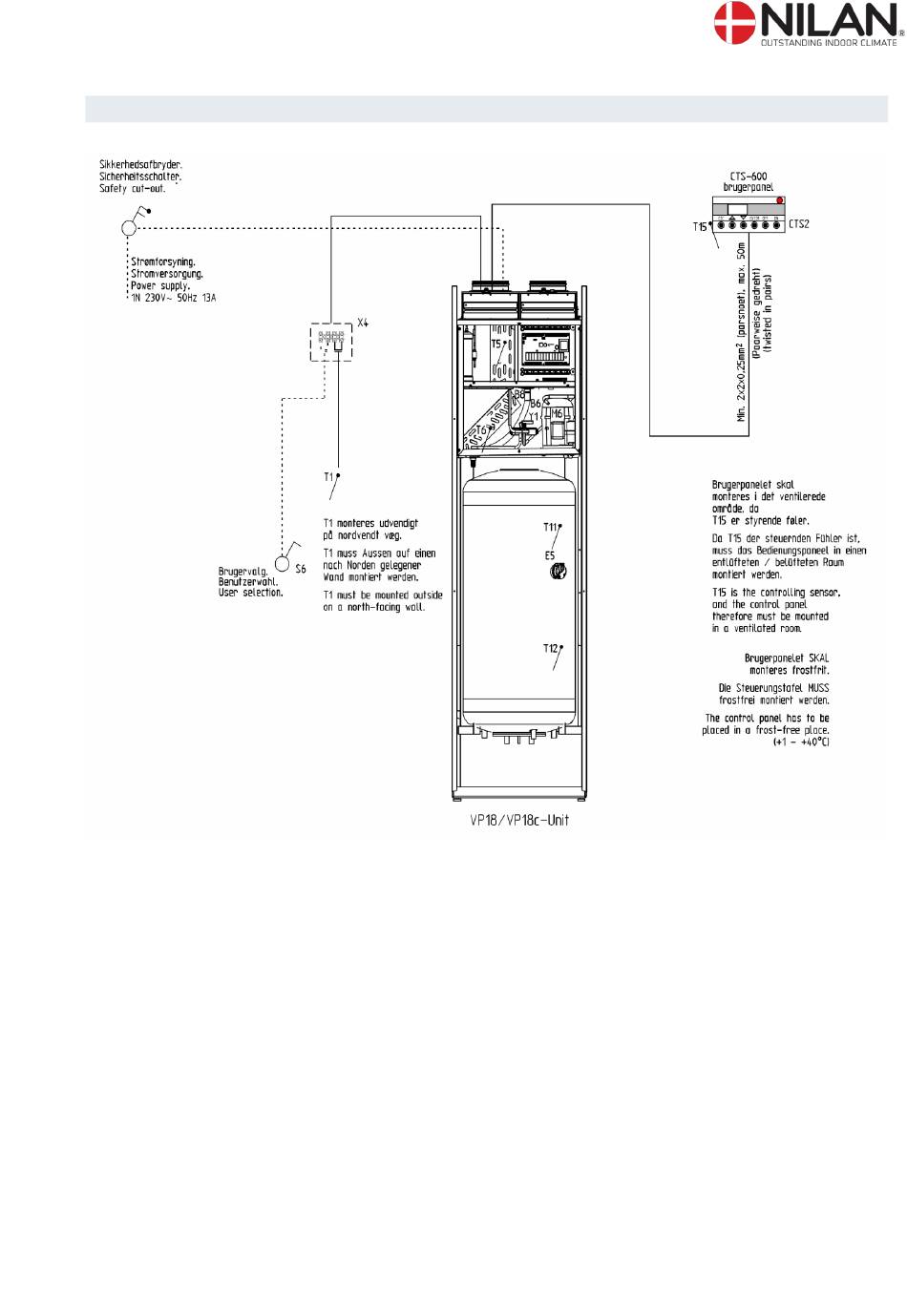

Figur 2: Prinzipskizze mit Fühlerplatzierungen für VP18 M2
Beschreibung der Fühler in Figur 2:
T1- Temperaturfühler für Außenluft, auf der nach Norden gerichteten Seite des Gebäudes zu
montieren.
T5 - erfasst die Temperatur am Verflüssiger.
T6 - erfasst die Temperatur am Verdampfer.
T11 - erfasst die Temperatur im Warmwasserbehälter ganz oben.
T12 - erfasst die Temperatur im Warmwasserbehälter ganz unten.
T15 - Temperaturfühler platziert im CTS 600-Bedienpaneel.
Die Fühlertemperaturen lassen sich im Menü „Daten anzeigen" ablesen.
Änderungen vorbehalt
Seite 5 von 31
