- Seite 1 Montageanleitung CTS 602 by Nilan VP 18 M1 Version: 10.01, 30-04-2018 Software-version: 2.30...
-
Seite 2: Inhaltsverzeichnis
Aufstellung von VP 18 ........................5 Kondensatablauf/Siphon ......................... 6 Sanitärinstallation ........................... 7 Kanalanschlüsse ..........................8 Inbetriebnahme und Konfiguration der CTS 602-Steuerung ............9 Inbetriebnahme ........................... 9 Konfiguration von CTS 602 ......................9 Aktivierung des Servicemenüs ....................10 Warmwasser ..........................11 Luft Qualität (gilt nicht für VP18) .................... -
Seite 3: Allgemeine Hinweise Für Die Montage
Darüber hinaus kann die Anlage mit Sonderzubehör, z. B. Hygrostat und Filterbox mit Pollenfilter, ausgestattet werden. Die Bedienung der Anlage erfolgt mit Hilfe der CTS 602 Steuerung, die eine lange Reihe von Funktionen zu bieten hat, z. B. menügesteuerte Bedienung, Wochenprogramm, zeitgesteuerter Filterwächter, Justierung der Lüfterdrehzahl usw. -
Seite 4: Elektrische Installation
Elektroinstallateur vorgenommen werden. Die Anlage ist gemäß mitgeliefertem Schaltplan zu verkabeln. Die Anlage ist einem 1m langen Prüfkabel für das CTS 602-Bedienpaneel geliefert. Das Bedienpaneel ist mit einem Kabel Typ 2x2x0,25mm paarweise verdrillt (max. Länge 50m) mit der CTS 602-Steuerung zu verbinden. -
Seite 5: Aufstellung Von Vp 18
Aufstellung von VP 18 Bei Aufstellung ist auf Zugang für zukünftige Service- und Instandhaltungsarbeiten Rücksicht zu nehmen. Vor der Anlage ist ein Freiraum von mindestens 600mm gemessen von der Front des VP 18 vorzusehen. Um die Montage zu erleichtern, werden die einzelnen Anschlussstutzen im Werk gekennzeichnet. Die aufgeklebten Hinweise sind zu beachten. -
Seite 6: Kondensatablauf/Siphon
Kondensatablauf/Siphon VP 18 wird mit einem 20mm Kondensatablauf (PVC, GF-Fittings) geliefert. In die Anlage ist ein Siphon eingebaut. Der Kondensatablauf ist mit gleichmäßigem Fall von mindestens 1cm je Meter frostfrei zum nächstgelegenen Abfluss zu führen. Der Überlauf des Sicherheitsventils ist ebenfalls zum Abfluss zu führen. -
Seite 7: Sanitärinstallation
Sanitärinstallation Um Vereisung vorzubeugen, kann es erforderlich sein, den Kondensatablauf mit einem bis zum Klimaschirm gehenden Heizkabel zu versehen. Der Installateur ist dafür verantwortlich, dass der Frostschutz des Kondensatablaufs gewährleistet ist. Der Behälter ist innen emailliert und mit einer Opferanode ausgestattet. Alle Anschlussstutzen sind mit 3/4”... -
Seite 8: Kanalanschlüsse
Kanalanschlüsse Es empfiehlt sich, Kanalrohre und Fittings mit Gummidichtung, die der EN50262 Klasse B entsprechen, einzusetzen, sowie zur Geräuschdämpfung die Anschlüsse an das VP 18 mit ca. 1m langen geräuschisolierenden Flexschläuchen vorzunehmen. Kanalrohre mittels Metallsäge oder Winkelschleifer ablängen und gemäß Arbeitszeichnung auslegen. -
Seite 9: Inbetriebnahme Und Konfiguration Der Cts 602-Steuerung

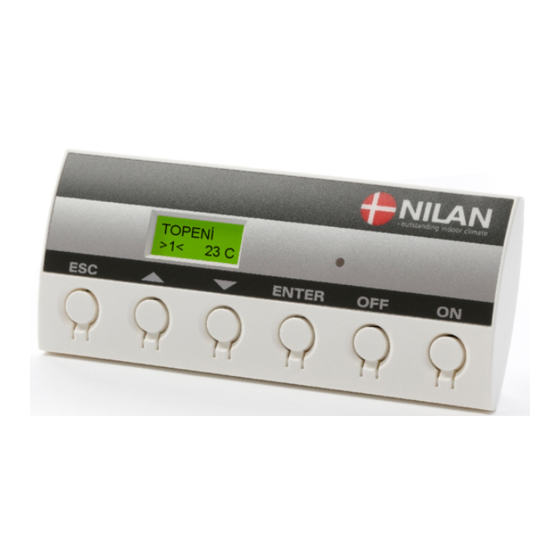

Die Deckenventile so weit öffnen, dass der Ventilkegel mit der Vorderkante fluchtet. Konfiguration von CTS 602 Dieser Abschnitt behandelt das Servicemenü in der CTS 602-Steuerung. Für den täglichen Gebrauch der CTS 602-Steuerung siehe die mitgelieferte CTS 602 Bedienungsanleitung. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 10: Aktivierung Des Servicemenüs
Aktivierung des Servicemenüs und ENTER gleichzeitig 10 Sek. lang betätigen. Anschließend ist das Servicemenü zugänglich. Mehrmals die -Taste betätigen, bis SERVICE am Display angezeigt wird. Um das Servicemenü zu öffnen, ENTER betätigen. Jetzt kann mit Hilfe der -Tasten im Servicemenü geblättert werden. -
Seite 11: Warmwasser
Warmwasser Im Menü „Warmwasser“ wird die elektrische Heizung im Hauptmenü zu- und abgeschaltet. Ist die elektrische Heizung zugeschaltet und aktiv, kommt im Display des Hauptmenüs oben ein W zur Anzeige. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - ... -
Seite 12: Luft Qualität (Gilt Nicht Für Vp18)
Im Menü „Luft Qualität“ ist es möglich, zwischen Feuchtesteuerung und Feuchte- + CO -Steuerung zu wählen, falls der / die Sensor(en) installiert ist. Auf dem CTS 602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - ... -
Seite 13: Figur 9: Das Menü „Luftwechsel
Luftwechsel Im Menü LUFTWECHSEL lassen sich nach Bedarf 4 Lüfterstufen (Luftmengen) für die Anlage einstellen. Zuluft und Abluft werden auf jeder Lüfterstufe individuell eingestellt. Einstellen lässt sich eine min. Lüfterstufe für das Zuluftgebläse und eine min. bzw. max. Lüfterstufe für das Abluftgebläse. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 14: Figur 10: Das Menü „Abtauen
Abtauen Mit dem Menü „Abtauen“ lässt sich das Verhalten der Anlage bei der Abtauung der Verdampferfläche in der Abluft einstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - ... -
Seite 15: Temp.steuerng
Temp.Steuerng Der steuernde Fühler wird als „Raumfühler“, T15 im Schaltpult, angezeigt. Angegeben werden kann ein Mindestwert für den Anlagenstopp, um eine weitere Abkühlung des Gebäudes bei Ausfall der primären Heizversorgung zu verhindern. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - ... -
Seite 16: Figur 12: Das Menü „Zuluft Steuerng
Zuluft Steuerng Im Menü „Zuluft Steuerng“ lässt sich die Zeit einstellen, die der Verdichter vor dem Wiederanlauf abgeschaltet sein muss. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Die Parameter im Menü ZULUFT STEUERNG sollten nur von Personen mit Kenntnissen über Regeltechnik justiert werden. -
Seite 17: Figur 13: Das Menü „Raum Steuerng
Raum Steuerng Im Menü „Raum Steuerng“ lässt sich der Regler zur Steuerung der Raumtemperatur einstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Die Parameter im Menü RAUM Steuerng sollten nur von Personen mit Kenntnissen über Regeltechnik justiert werden. (Bzgl. Wiederherstellung der Werkseinstellungen siehe PRESET.) Auf dem CTS602 Paneel drücken Sie: - ESC... -
Seite 18: Figur 14: Das Menü „Restart
Restart Im Menü „Restart“ lässt sich die Anlage für automatischen Wiederanlauf beim Auftreten von Hochdruck-/Niederdruckstörungen einstellen. Feueralarmmeldungen, die durch Feueralarmübungen oder Tests ausgelöst wurden, lassen sich automatisch bestätigen. Voraussetzung für die Bestätigung ist jedoch, dass der Eingang des sog. Brandthermostats in den Normalzustand zurückgekehrt ist. Blinkende Menüpunkte sind durch „... -
Seite 19: Figur 15: Das Menü „Nullstellen
Preset Mit dem Menü „Preset“ lassen sich die Werkseinstellungen wiederherstellen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - um zwischen Menueebenen zu wechseln um die wErte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 20: Figur 16: Das Menü „Manuell
Manuell Mit dem Menü „Manuell“ lässt sich ein manueller Test der Anlagenfunktionen durchführen. Blinkende Menüpunkte sind durch „ “ gekennzeichnet. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - um zwischen Menueebenen zu wechseln um die wErte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 21: Figur 17: Das Menü „Modbus
Modbus ENTER SERVICE WARMW LUFT QUALITÄT LUFT WECHSEL ABTAUEN TEMP. STEUERNG ZULUFT STEUERNG RAUM STEUERNG RESTART PRESET MANUELL Modbus-Kommunikation MODBUS [1..247] DATALOG INTV Figur 17: Das Menü „Modbus“ Seite 21 von 27 Recht auf Änderungen vorbehalten... - Seite 22 Datalog Das Intervall der Datenprotokollierung wird über das Menü SERVICE - DATALOG INTV mit einem Wert von 1 bis 120 Minuten eingestellt. Bei Einstellung 0 / OFF werden die Daten nicht regelmäßig sondern nur bei Ereignissen und Alarmmeldungen erfasst. • Damit die Protokolldatei nicht zu groß...
-
Seite 23: Figur 18: Anlagenabmessungen
Anlagenabmessungen Figur 18: Anlagenabmessungen Seite 23 von 27 Recht auf Änderungen vorbehalten... - Seite 24 Sollten Betriebsstörungen auftreten, ist vor Benachrichtigung des Kundendiensts Folgendes zu untersuchen: Kontrollieren, ob die Alarmdiode am CTS 602-Schaltpult blinkt. Ist dies der Fall, den Alarm ablesen, und die Störung beheben. Evtl. Ihr lokales Servicecenter benachrichtigen. Eine Alarmübersicht und deren Nullstellung findet sich in der Gebrauchsanleitung für die CTS 602- Steuerung.
-
Seite 25: Instandhaltung
Instandhaltung Mindestens jedes Jahr: Die Opferanode (siehe Sanitärinstallation) ist zu kontrollieren und, wenn mehr als halb zerfressen, auszutauschen. Widrigenfalls kann es im Behälter zu Korrosion kommen. . (Nr. Lufteintritt kontrollieren, und evtl. Verschmutzung entfernen. Verdampferfläche kontrollieren und von evtl. Verschmutzungen reinigen. Kontrollieren, dass das Kondensat von der Verdampferfläche freien Abfluss durch Siphon und Kondensatablauf hat. -
Seite 26: Energiesparratschläge
Energiesparratschläge Benutze die Einstellung „Energie“ im Menü „Luftwechsel“ der CTS 602-Steuerung. Siehe Gebrauchsanleitung für die CTS 602-Steuerung. Halte das Warmwasser auf niedrige Temperatur. Z. B. es mit 45°C versuchen. Die Zusatzheizung abschalten und nur bei außerordentlich hohem Warmwasserbedarf benutzen. Siehe Gebrauchsanleitung für die CTS 602-Steuerung. -
Seite 27: Zubehör/Ersatzteile
Zubehör/Ersatzteile Sanitär-Sicherheitsgruppe einschl. Mischbatterie mit Überkochsicherung. Warennr. 3690 T-Filter. Warennr. 8481 Die Anwendung dieses Filters wird besonders empfohlen. Ein fehlendes Filter führt zu erhöhter Verschmutzung des Aggregats, mit fallender Leistung, Haltbarkeit und verunreinigter Zuluft zur Folge. Das Filter entspricht der Filterklasse G4. Loses Filter.
