9 Elektrische Installation

9.7 Signalisierung an der FSZ Pro

Auf der Folientastatur des Gehäuses befinden sich drei LEDs, die den Zustand der Anlage
signalisieren.

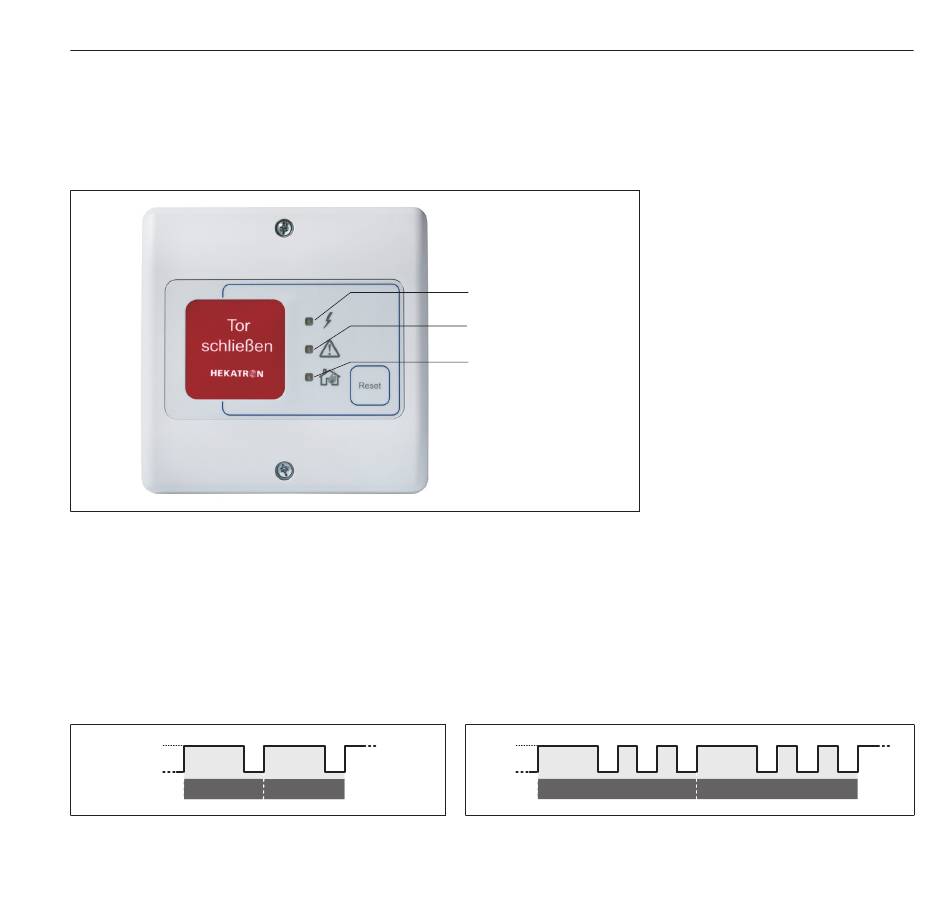

Abb . 11: Folientastatur FSZ Pro
9.7.1 Blinksequenzen
Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt.
Jede Blinksequenz beginnt mit einem langen Impuls (1,5 Sek.) dem eine kurze Pause (0,5 Sek.) folgt
(siehe Abb. 12). Bei Blinksequenzen mit mehreren Impulsen werden zu dem langen Impuls die
folgenden kurzen Impulse (0,5 Sek.) mitgezählt (siehe Abb. 13).
AN
AUS
1 x Blinken 1 x Blinken
Abb . 12: Beispiel Blinksequenz 1 x Blinken
32
1 x Blinken 1 x Blinken
LED grün
LED orange
LED rot
AN
AUS
3 x Blinken
Abb . 13: Beispiel Blinksequenz 3 x Blinken
3 x Blinken
