9 Elektrische Installation
9.6.4 Anschluss mit Leitungsüberwachung (DIP 3 ON)
Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) ohne externen Handaus-
lösetaster betrieben. Nach DIN EN14637 ist eine Leitungsüberwachung mit Magnet als Abschluss-
modul installiert. Der DIP-Schalter 3 muss auf ON gesetzt werden. Der Handtaster muss durch ein
AM 142 simuliert werden.

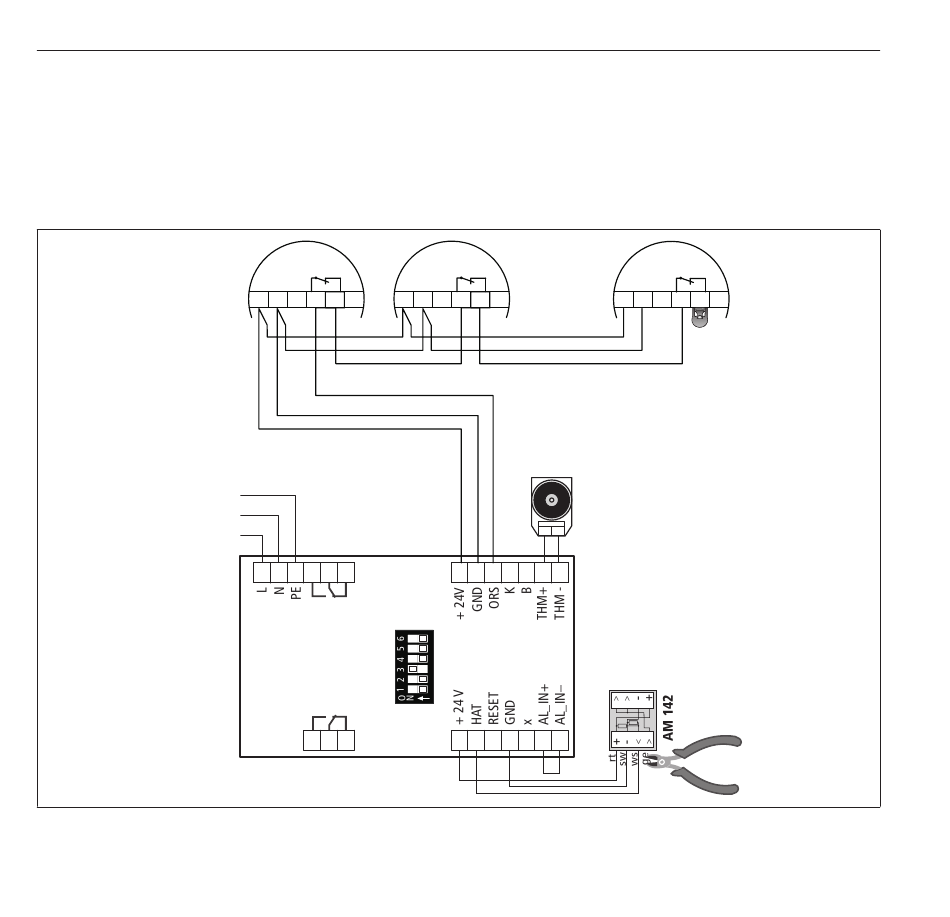

Abb . 8:
Anschluss nach DIN EN 14637 oder DIBt mit Leitungsüberwachung
ORS/TDS
ORS/TDS
BUS
BUS
+
+
-
-
1
2
3
4
5
6
1
2
1 2 3
6: Stiller Alarm
5: Pufferung 24 V
4: Mit/ohne Hupe
3: Leitungsüberwachung EN 14637
2: Anzahl Stiche 1/2
1: Alarmspeicherung
4 5 6
+
3
4
5
6
THM
+ -
FSZ Pro
ORS
BUS
-
1
2
3
4
5
6
Magnet
(Abschluss
Stich)
Um einen eventuellen
Kurzschluss zu vermeiden,
den gelben Anschlussdraht
entfernen.
