9 Elektrische Installation
9.6.3 Anschluss mit Leitungsüberwachung (DIP 3 ON)
Die Anlage wird mit einem Rauchschalterstich und einem externen Handauslösetaster betrieben.
Nach DIN EN 14637 ist eine Leitungsüberwachung mit Abschlussmodul AM 142 installiert.
Der DIP-Schalter 3 muss auf ON gesetzt werden.
6: Stiller Alarm
5: Pufferung 24 V
4: Mit/ohne Hupe
3: Leitungsüberwachung EN 14637
2: Anzahl Stiche 1/2
1: Alarmspeicherung

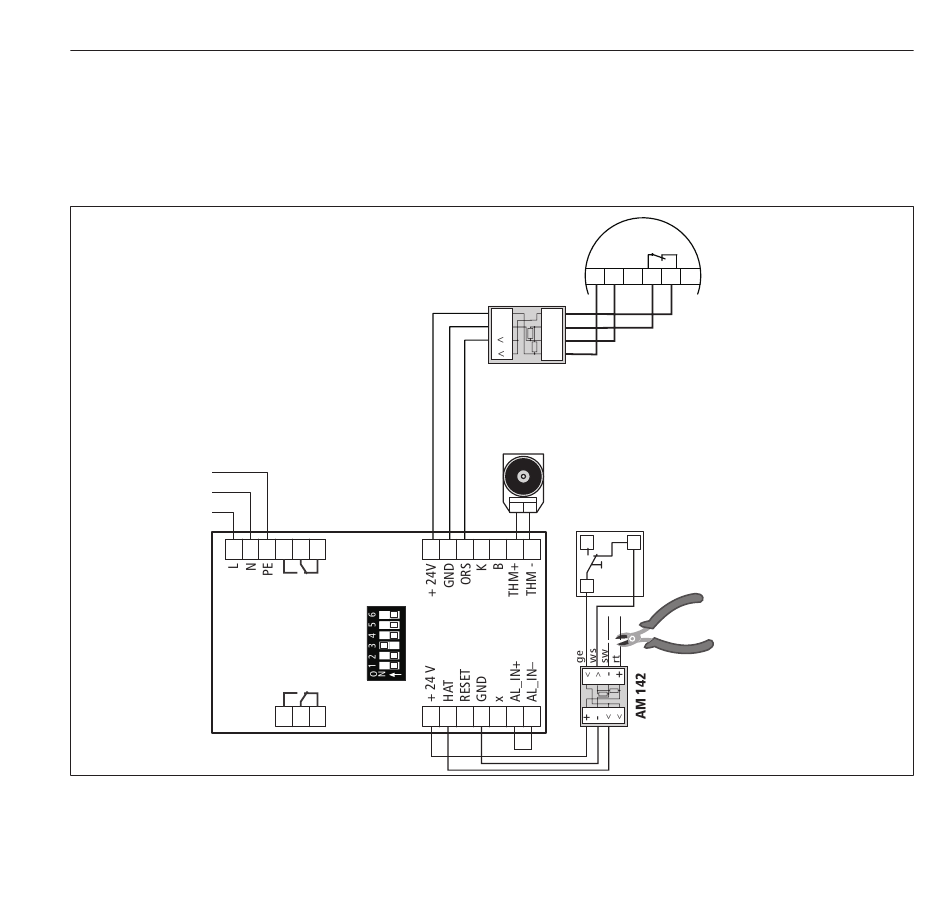

Abb . 7: Anschluss nach DIN EN 14637 oder DIBt mit Leitungsüberwachung
28
1 2 3
FSZ Pro
4 5 6
ORS/TDS
BUS
+ -
1 2 3 4 5
AM 142
ge
+
<
ws
-
>
sw
-
rt
+
THM
+ -
HAT
S
Ö
L
6
Um einen eventuellen
Kurzschluss zu vermeiden,
den roten und schwarzen
Anschlussdraht entfernen.
