9 Elektrische Installation
9.6.5 Anschluss mit Leitungsüberwachung (DIP 3 ON) und zwei Melderstichen (DIP 2 ON)
Die Anlage wird mit zwei Rauchschalterstichen und einem externen Handtaster betrieben. Nach
DIN EN 14637 ist eine Leitungs überwachung mit Abschlussmodul AM 142 und Magnet installiert.
Die DIP-Schalter 2 und 3 müssen auf ON gesetzt werden.
6: Stiller Alarm
5: Pufferung 24 V
4: Mit/ohne Hupe
3: Leitungsüberwachung EN 14637
2: Anzahl Stiche 1/2
1: Alarmspeicherung

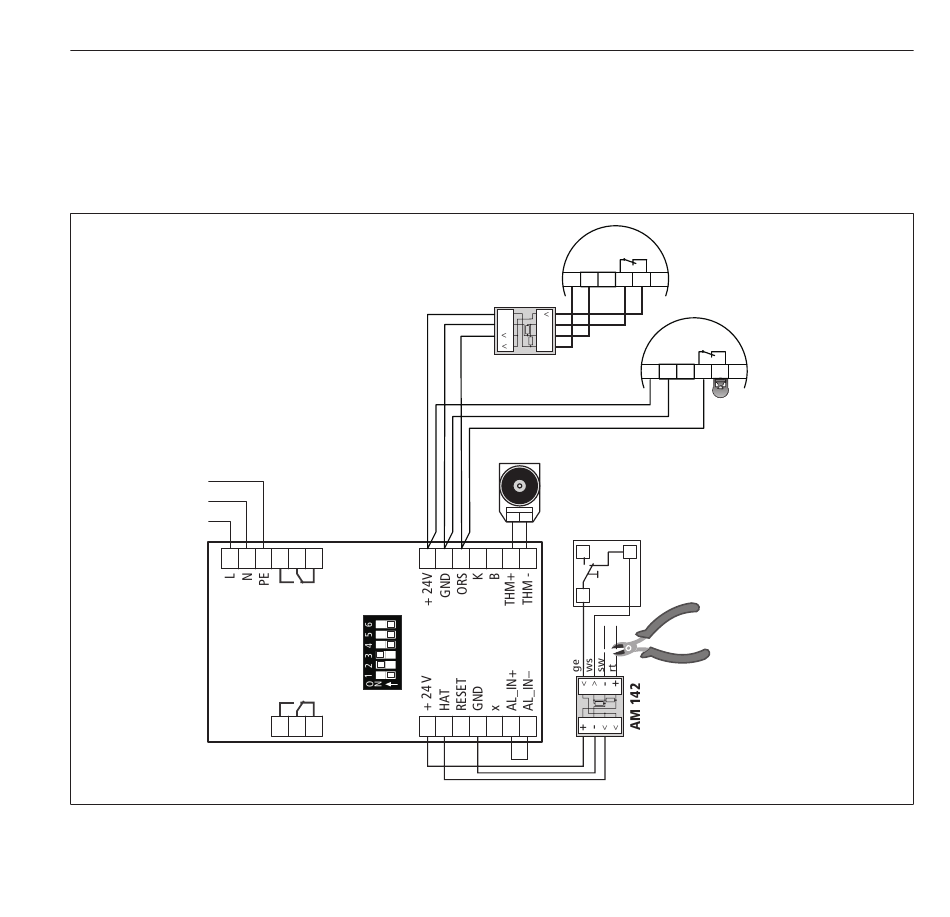

Abb . 9: Anschluss nach DIN EN 14637 oder DIBt mit Leitungsüberwachung
30
1 2 3
FSZ Pro
4 5 6
ORS/TDS
BUS
+ -
1 2 3 4 5 6
AM 142
ge
+
ws
-
>
sw
-
rt
+
BUS
+ -
1 2
THM
+ -
HAT
S
Ö
L
ORS
3 4 5 6
Magnet
(Abschluss
Stich)
Um einen eventuellen
Kurzschluss zu vermeiden,
den roten und schwarzen
Anschlussdraht entfernen.
