6 Stromberechnung

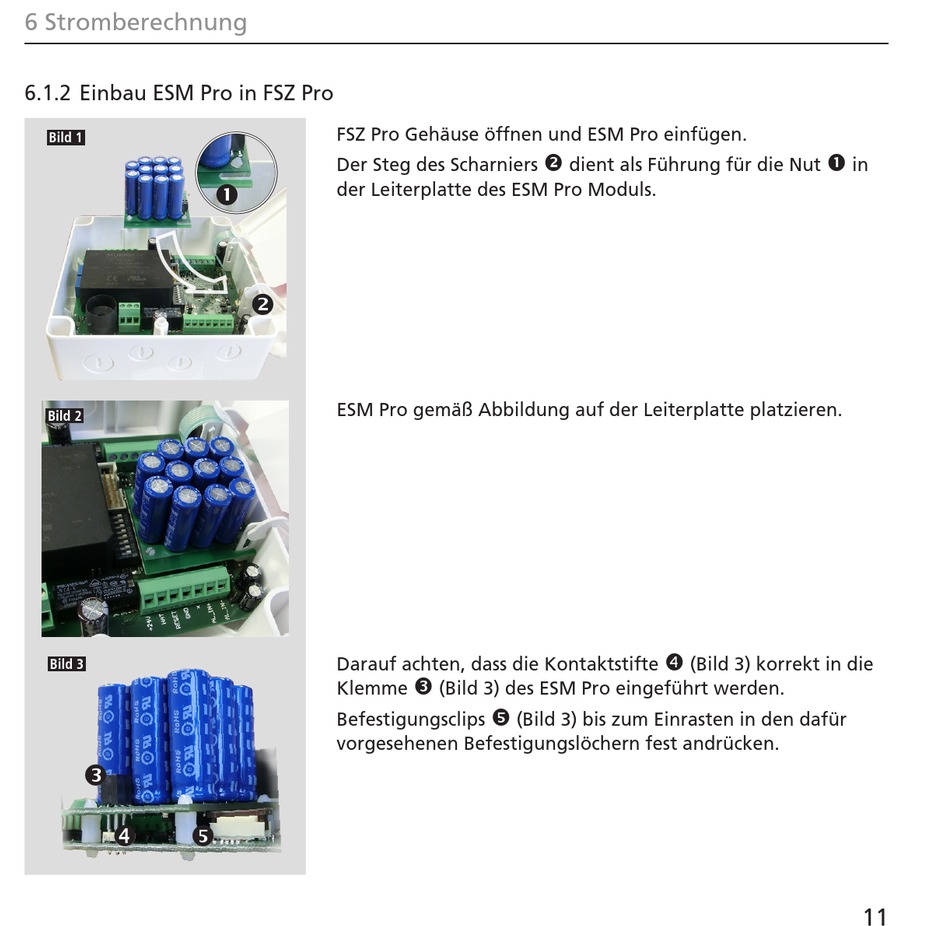

6.1.2 Einbau ESM Pro in FSZ Pro
Bild 1
Bild 2
Bild 3
FSZ Pro Gehäuse öffnen und ESM Pro einfügen.
Der Steg des Scharniers
der Leiterplatte des ESM Pro Moduls.
ESM Pro gemäß Abbildung auf der Leiterplatte platzieren.
Darauf achten, dass die Kontaktstifte
Klemme
Befestigungsclips
vorgesehenen Befestigungs löchern fest andrücken.
dient als Führung für die Nut
(Bild 3) des ESM Pro eingeführt werden.
(Bild 3) bis zum Einrasten in den dafür
(Bild 3) korrekt in die
in
11
