9 Elektrische Installation
9.6.2 Anschluss ohne Leitungsüberwachung (DIP 3 OFF)
Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) ohne externen Handaus-
lösetaster betrieben. Die Anlage ist mit der BMZ verbunden. Der Handtaster muss durch eine
Brücke simuliert werden.

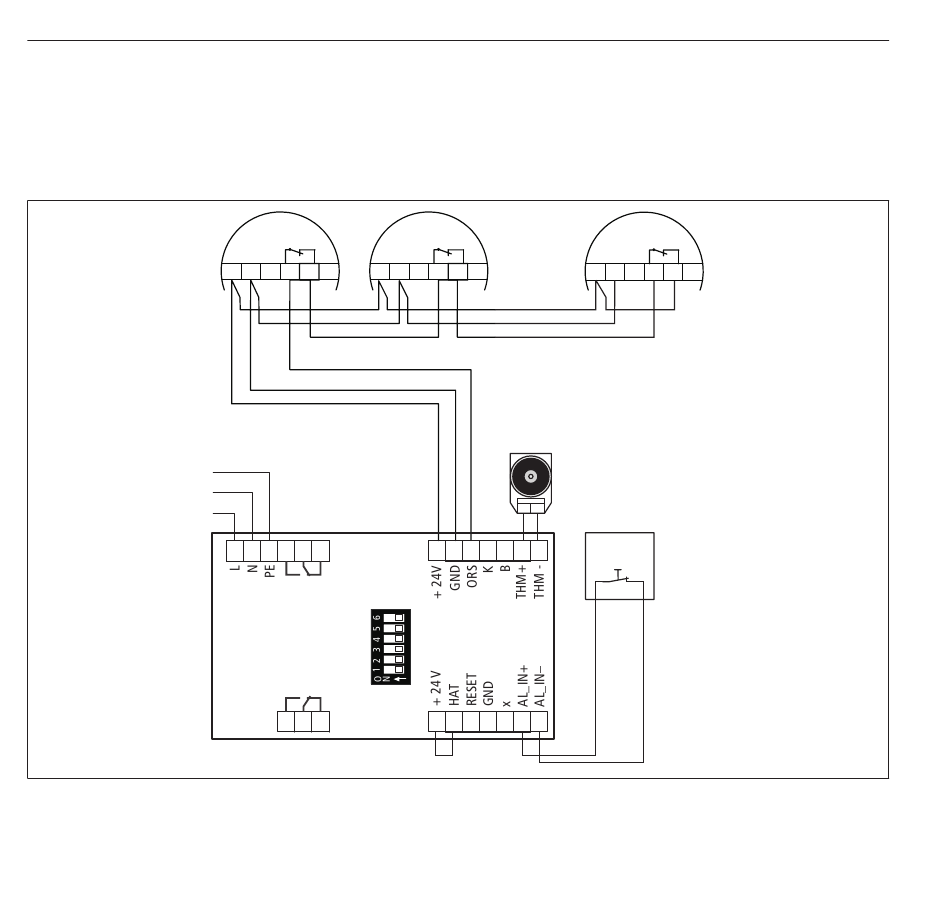

Abb . 6:
Anschluss nach DIBt ohne Leitungsüberwachung
ORS/TDS
ORS/TDS
BUS
+
-
+
-
1
2
3
4
5
6
1
2
1 2 3
6: Stiller Alarm
5: Pufferung 24 V
4: Mit/ohne Hupe
3: Leitungsüberwachung EN 14637
2: Anzahl Stiche 1/2
1: Alarmspeicherung
4 5 6
BUS
3
4
5
6
THM
+ -
FSZ Pro
ORS/TDS
BUS
+
-
1
2
3
4
5
6
BMZ
27
