7 Montage FSZ Pro

7 Montage FSZ Pro
Für eine sichere Montage der FSZ Pro ist eine 2-Lochmontage ausreichend (siehe Bohrschablone
Anhang). Hierfür werden zwei Schrauben und Dübel mit der FSZ Pro mitgeliefert. Die Einbaulage
ist frei wählbar. Für die Montage des FSZ Pro im Schaltschrank, bzw. auf einer Hutschiene, sind im
Zubehörset FSZ (muss als Zubehör separat bestellt werden) zwei Montageadapter enthalten. Diese
können auf der Rückseite des FSZ Pro an den dafür vorgesehen Stellen, montiert werden.
Montagepunkte für Hutschienenadapter

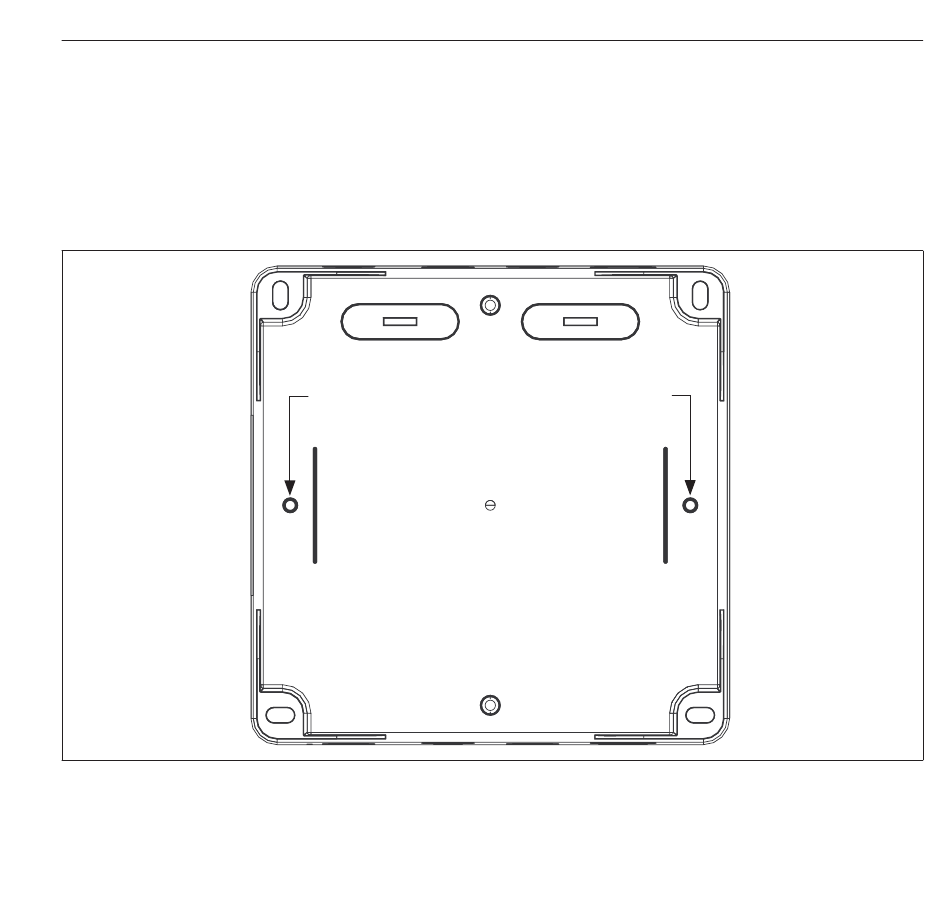

Abb . 1: Montagepunkte für Hutschienenadapter
