9 Elektrische Installation
9.6.6 Anschluss ohne Leitungsüberwachung (DIP 3 OFF - DIP 5 ON)
Die Anlage wird mit einem Rauchschalterstich, einem externen Handauslösetaster, einem externen
Resettaster und einem ESM Pro betrieben. Im Falle eines Netzausfalls signalisiert der optische/
akustische Signalgeber bis das ESM Pro entladen ist.
6: Stiller Alarm
5: Pufferung 24 V
4: Mit/ohne Hupe
3: Leitungsüberwachung EN 14637
2: Anzahl Stiche 1/2
1: Alarmspeicherung
Signal
für GLT

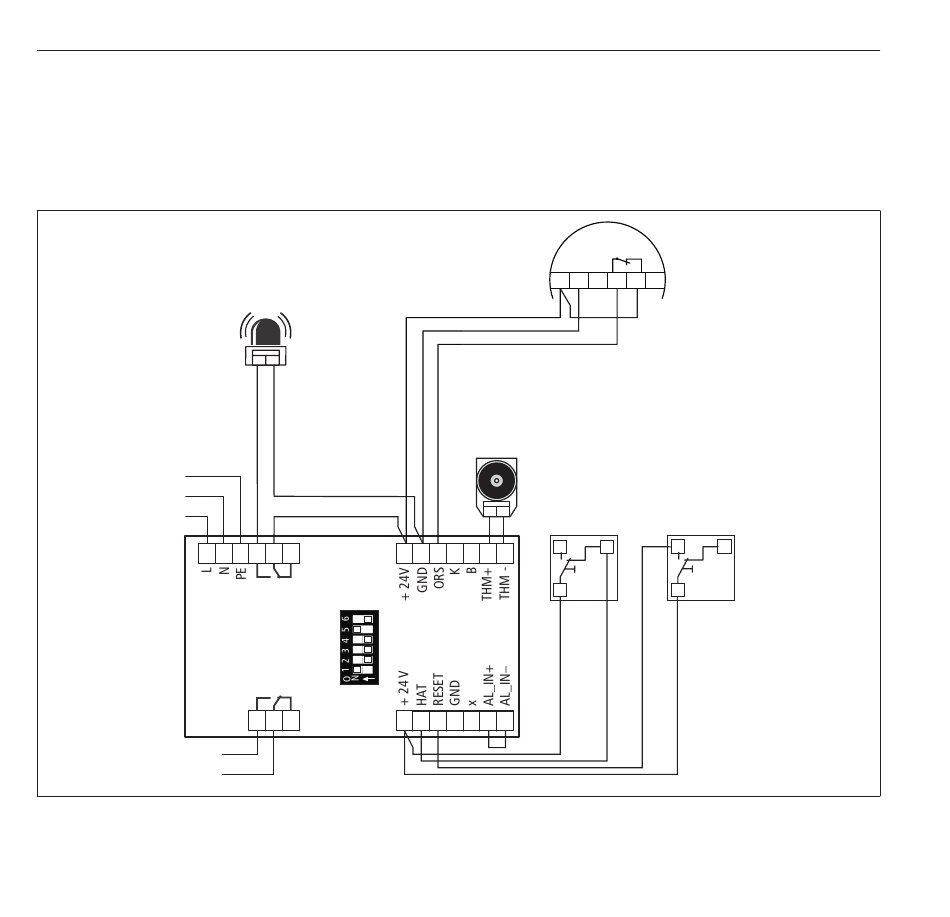

Abb . 10: Anschluss nach DIBt ohne Leitungsüberwachung
+ -
1 2 3
FSZ Pro
4 5 6
ORS/TDS
BUS
+
-
1 2 3 4 5 6
THM
+ -
HAT
S
Ö
L
RESET
S
Ö
L
