SO CM-A.00L4.x
Bez. Kl. Spezifikation
U
x AC-Netzanschluss
x 3 x 230...480 V AC
V
x Anschlussquerschnitt:
maximal 35 mm 2
W
LINE FILTER
x Anschluss +ZK für LC-Filter
+ZK
x Anschluss Kabelschirm an der Schirm-
anschlußschiene.
x Anschluss Temperaturüberwachung LC-Filter
LC (Temp)
x Querschnitt: 0,14 - 1,5 mm 2
L1
x AC-Netzanschluss Netzsynchronisation
L2 x 3 x 230-480 V AC
x Anschlussquerschnitt: maximal 2,5 mm
SYNC
L3
x Anschluss Kabelschirm an der Schirm-
anschlußschiene.

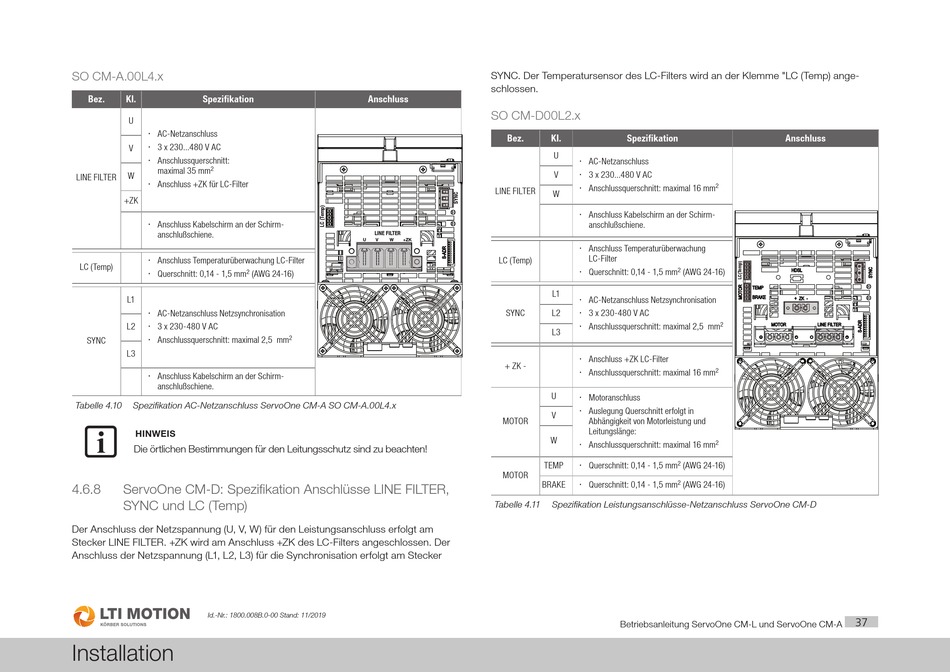

Tabelle 4.10 Spezifikation AC-Netzanschluss ServoOne CM-A SO CM-A.00L4.x
HINWEIS
Die örtlichen Bestimmungen für den Leitungsschutz sind zu beachten!
4.6.8 ServoOne CM-D: Spezifikation Anschlüsse LINE FILTER,
SYNC und LC (Temp)
Der Anschluss der Netzspannung (U, V, W) für den Leistungsanschluss erfolgt am
Stecker LINE FILTER. +ZK wird am Anschluss +ZK des LC-Filters angeschlossen. Der
Anschluss der Netzspannung (L1, L2, L3) für die Synchronisation erfolgt am Stecker
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Installation
Anschluss
LINE FILTER
U V W +ZK
(AWG 24-16)
2
SYNC. Der Temperatursensor des LC-Filters wird an der Klemme "LC (Temp) ange-
schlossen.
SO CM-D00L2.x
Bez. Kl. Spezifikation
U
x AC-Netzanschluss
V x 3 x 230...480 V AC
x Anschlussquerschnitt: maximal 16 mm
LINE FILTER
W
x Anschluss Kabelschirm an der Schirm-
anschlußschiene.
x Anschluss Temperaturüberwachung
LC-Filter
LC (Temp)
x Querschnitt: 0,14 - 1,5 mm
L1
x AC-Netzanschluss Netzsynchronisation
SYNC L2 x 3 x 230-480 V AC
x Anschlussquerschnitt: maximal 2,5 mm
L3
x Anschluss +ZK LC-Filter
+ ZK -
x Anschlussquerschnitt: maximal 16 mm
U
x Motoranschluss
x Auslegung Querschnitt erfolgt in
V
MOTOR Abhängigkeit von Motorleistung und
Leitungslänge:
W
x Anschlussquerschnitt: maximal 16 mm
TEMP x Querschnitt: 0,14 - 1,5 mm
MOTOR
BRAKE x Querschnitt: 0,14 - 1,5 mm
Tabelle 4.11 Spezifikation Leistungsanschlüsse-Netzanschluss ServoOne CM-D
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
Anschluss
2
2 (AWG 24-16)
2
2
2
2
(AWG 24-16)
2
(AWG 24-16)
37
