Maßskizzen Wandmontage Flüssigkeitskühlung ServoOne CM-A
B
164
A
A1
27
110
A2
4,80
C
D1
70
F
D
110
A1

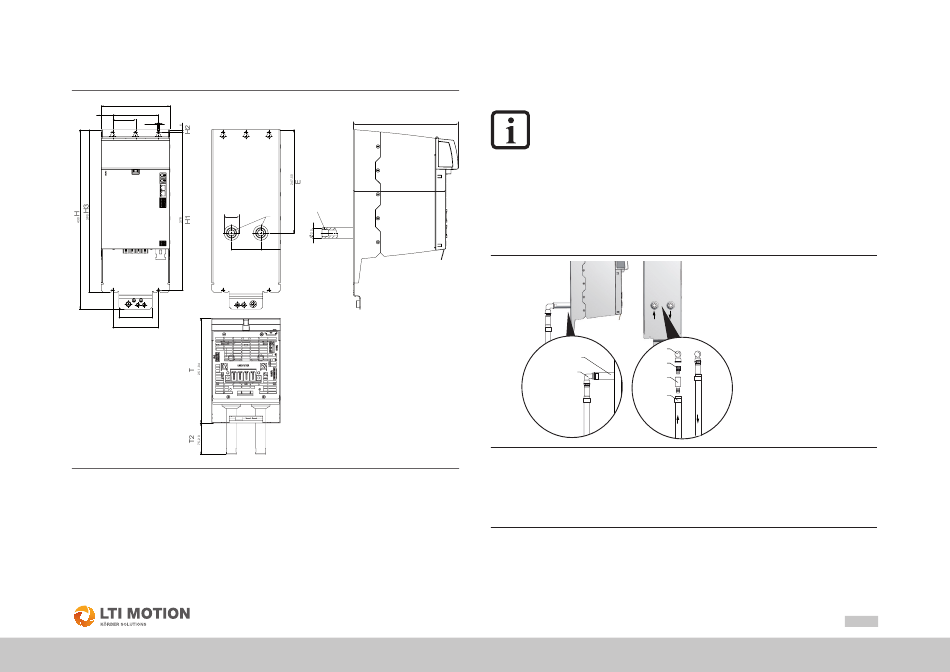

Bild 3.6
Maßzeichnung ServoOne CM-A (BG3) Flüssigkeitskühlung Maße siehe Tabelle 3.1
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Geräteeinbau
T
T1
G 3/8 - 15 tief
S
47
G
3.6
Anschluss Kühlkreislauf
Hinweis:
Die Geräte in der Ausführung "Flüssigkeitskühlung" sind in Vorbereitung.
Schließen Sie den Vorlauf der Flüssigkeitskühlung an den gekennzeichneten
Anschluss an. Vor der Inbetriebnahme muss der Kühlkreislauf entlüftet wer-
den. Weitere Hinweise zur Flüssigkeitskühlung finden Sie in Anhang A.5.
Das Gerät nimmt ca. 0,5 l Kühlflüssigkeit auf. Nach dem Trennen der Anschlüsse
kann Restflüssigkeit im Gerät verbleiben und bei Kippen auslaufen. Wir empfehlen die
Verwendung einer tropffreien Flüssigkeitskupplung (nicht im Lieferumfang enthalten),
um ein Auslaufen der Kühlflüssigkeit zu verhindern und das Trennen und Verbinden im
befüllten Zustand zu ermöglichen.
flow return
2
1
3
2
4
5
1) Flüssigkeitsanschluss mit 3/8 Zoll Innengewinde
2) 90° Winkel Verbindungsstück mit 3/8 Zoll Innen- und Außengewinde
3) Tropffreie Flüssigkeitskupplung
4) Tropffreier Schnellverschluss mit Schlauchanschluss
5) PUR (Polyurethan) Schlauch mit Schelle
Hinweis: Punkte 2 bis 5 sind nicht im Lieferumfang enthalten. Sie finden diese im Anschlussset Kühlkreislauf
(LCS01). Bitte separat bestellen.
Bild 3.7 Anschluss Kühlkreislauf
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
flow
return
21
