Schutzleiteranschluss

Schritt
Aktion
Verbinden Sie die PE-Anschlüsse der
ServoOne CM-A Aktive Versorgungseinheit, des
1.
ServoOne CM-L Lademodul, der Achsregler und
der Steuerung sternförmig auf die PE-Schiene
(Haupterde) im Schaltschrank.
Verbinden Sie die Schutzleiteranschlüsse aller
weiteren Komponenten wie Netzfilter*, Netzdrossel*,
2.
LC-Filter* etc. sternförmig auf die PE-Schiene
(Haupterde) im Schaltschrank.
Bitte berücksichtigen Sie die örtlichen sowie lan-
desspezifischen Bestimmungen und Gegebenheiten.
Der Mindestquerschnitt des Schutzerdungsleiters
3.
muss den örtlichen Sicherheitsvorschriften für
Schutzerdungsleiter für Ausrüstungen mit hohem
Ableitstrom entsprechen.
Siehe „Bild 4.6 Schutzleiteranschluss der Geräte SystemOne CM" auf Seite 29.
4.4.1

PE-Anschluss nach DIN EN 61800-5-1

Der Ableitstrom ist > 3,5 mA. Daraus resultieren gemäß EN 61800-5-1 folgende Min-
destanforderungen für den Schutzleiterquerschnitt in Abhängigkeit des Aussenleiter-
querschnittes.
Querschnittsfläche der Außenleiter
2
Q ≤ 16 mm
16 mm
2
< Q ≤ 35 mm
2
2
Q > 35 mm
Tabelle 4.4
Schutzleiterquerschnitt
VORSICHT! Verletzungsgefahr durch fehlerhafte Verdrahtung!
Fehlverhalten kann zu Körperverletzungen führen.
Der Schutzleiteranschluss ist eine Sicherheitseinrichtung. Sorgen Sie deshalb dafür, dass alle
Verbindungen guten Kontakt haben und so fest sitzen, dass sie sich nicht selbsttätig lösen
können.
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Installation
Anmerkung
Jedes Gerät im Achsverbund muss geerdet
sein!
*) Komponenten werden nur für die
ServoOne CM-A oder ServoOne CM-D
benötigt.
Mindestquerschnittsfläche des Schutzleiters
2
Q jedoch mindestens 10 mm
(Cu)
16 mm
2
Q/2
4.4.2

Anschlussprinzip

14
1
2
13
5
7
9
PE
(1) Netzfilter
(2) MotionOne CM Steuerung
(3) ServoOne SO CM-S Schaltnetzteil
(4) ServoOne CM-L Lademodul
(5) ServoOne CM-A oder ServoOne CM-D
(6) ServoOne CM-C Kapazitätsmodul

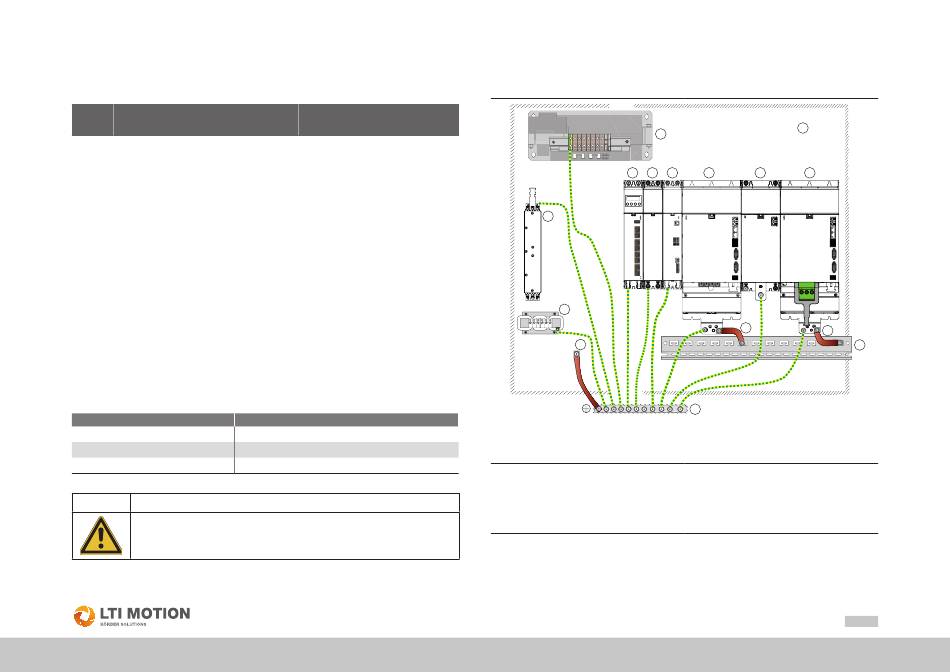

Bild 4.6
Schutzleiteranschluss der Geräte SystemOne CM
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
10
3
4
5
6
9
9
8
(7) ServoOne CM Achsregler
(8) Netzdrossel
(9) PE-Schiene
(10) Erdung sternförmig
(11) Montageplatte
(12) LC-Filter
12
29
