Geräteeinbau
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Hinweis:
Der direkte Anschluss von SO CM Achsreglern BG1 und BG2 an eine SO CM-P
Versorgungseinheit BG3+4 bzw. ServoOne CM-A bzw. ServoOne CM-D ist nicht
zulässig. Der Anschluss ist nur unter Verwendung des SO CM-E Expansions-
modules zulässig. Betriebsanleitung SO CM-E Expansionsmodul und SO CM
Handbuch beachten!
Hinweis:
Regeln für die Anordnung der verschiedenen Komponenten des ServoOne CM
System finden Sie im <SOCM Handbuch>.
1
2
3
4

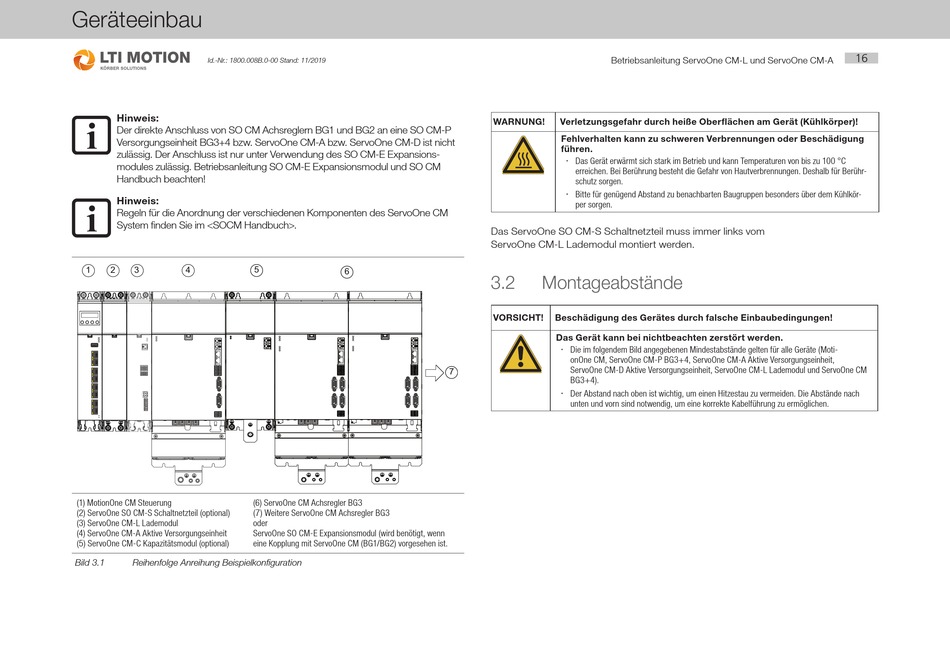

(1) MotionOne CM Steuerung
(2) ServoOne SO CM-S Schaltnetzteil (optional)
(3) ServoOne CM-L Lademodul
(4) ServoOne CM-A Aktive Versorgungseinheit
(5) ServoOne CM-C Kapazitätsmodul (optional)
Bild 3.1
Reihenfolge Anreihung Beispielkonfiguration
5
6
(6) ServoOne CM Achsregler BG3
(7) Weitere ServoOne CM Achsregler BG3
oder
ServoOne SO CM-E Expansionsmodul (wird benötigt, wenn
eine Kopplung mit ServoOne CM (BG1/BG2) vorgesehen ist.
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
WARNUNG!
Verletzungsgefahr durch heiße Oberflächen am Gerät (Kühlkörper)!
Fehlverhalten kann zu schweren Verbrennungen oder Beschädigung
führen.
x Das Gerät erwärmt sich stark im Betrieb und kann Temperaturen von bis zu 100 °C
erreichen. Bei Berührung besteht die Gefahr von Hautverbrennungen. Deshalb für Berühr-
schutz sorgen.
x Bitte für genügend Abstand zu benachbarten Baugruppen besonders über dem Kühlkör-
per sorgen.
Das ServoOne SO CM-S Schaltnetzteil muss immer links vom
ServoOne CM-L Lademodul montiert werden.
3.2
Montageabstände
VORSICHT!
Beschädigung des Gerätes durch falsche Einbaubedingungen!
Das Gerät kann bei nichtbeachten zerstört werden.
x Die im folgendem Bild angegebenen Mindestabstände gelten für alle Geräte (Moti-
onOne CM, ServoOne CM-P BG3+4, ServoOne CM-A Aktive Versorgungseinheit,
ServoOne CM-D Aktive Versorgungseinheit, ServoOne CM-L Lademodul und ServoOne CM
7
BG3+4).
x Der Abstand nach oben ist wichtig, um einen Hitzestau zu vermeiden. Die Abstände nach
unten und vorn sind notwendig, um eine korrekte Kabelführung zu ermöglichen.
16
