15
ϑ
BR
BR
16
X11
ZK
z
24 V
X2
Netz/Line
GND
5
ϑ
8
BR X1
ϑ
1
X1
ϑ
2
X6
X6
X6
X6
4
X5
7
LINE IN
L1
L2
L3
17
6
5
ϑ
ϑ
18
1
2
L1
L1.1
L1
L1.1
L2
L2.1
L2
L2.1
L3
L3
L3.1
L3.1
3
2
1
1a
230 V AC/
14
24 V DC
L1 L2 L3
PE

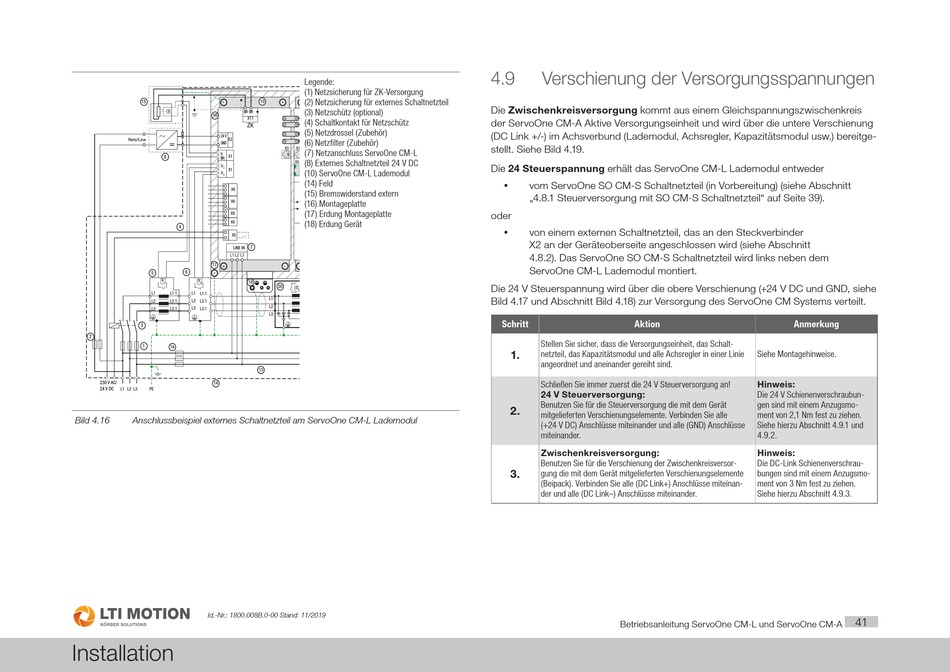

Bild 4.16
Anschlussbeispiel externes Schaltnetzteil am ServoOne CM-L Lademodul
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Installation
Legende:
(1) Netzsicherung für ZK-Versorgung
(2) Netzsicherung für externes Schaltnetzteil
10
11
(3) Netzschütz (optional)
+24 V
(4) Schaltkontakt für Netzschütz
GND
(5) Netzdrossel (Zubehör)
DC Link+
(6) Netzfilter (Zubehör)
DC Link -
X3
X3
X4
X3
(7) Netzanschluss ServoOne CM-L
(8) Externes Schaltnetzteil 24 V DC
AFE
SOCM
X5.1
X5.2
X5.1
(10) ServoOne CM-L Lademodul
(14) Feld
X6
X6
(15) Bremswiderstand extern
(16) Montageplatte
(17) Erdung Montageplatte
X11
X11
(18) Erdung Gerät
TEMP
TEMP
BRAKE
2
LINE FILTER
SYNC
+ZK
U V
W
L1 L2 L3
U V
W
20
ϑ
2
L1
U
L2
V
L3
W
+ZK
19
2
3
13
2
Motor1
ϑ
3~
4.9
Verschienung der Versorgungsspannungen
Die Zwischenkreisversorgung kommt aus einem Gleichspannungszwischenkreis
+24 V
der ServoOne CM-A Aktive Versorgungseinheit und wird über die untere Verschienung
GND
(DC Link +/-) im Achsverbund (Lademodul, Achsregler, Kapazitätsmodul usw.) bereitge-
DC Link+
DC Link -
stellt. Siehe Bild 4.19.
X4
X5.2
Die 24 Steuerspannung erhält das ServoOne CM-L Lademodul entweder
X9
X7
y
vom ServoOne SO CM-S Schaltnetzteil (in Vorbereitung) (siehe Abschnitt
„4.8.1 Steuerversorgung mit SO CM-S Schaltnetzteil" auf Seite 39).
X8
X10
oder
y
von einem externen Schaltnetzteil, das an den Steckverbinder
TEMP
X2 an der Geräteoberseite angeschlossen wird (siehe Abschnitt
BRAKE
U V
W
4.8.2). Das ServoOne SO CM-S Schaltnetzteil wird links neben dem
ServoOne CM-L Lademodul montiert.
Die 24 V Steuerspannung wird über die obere Verschienung (+24 V DC und GND, siehe
Bild 4.17 und Abschnitt Bild 4.18) zur Versorgung des ServoOne CM Systems verteilt.
Schritt
Stellen Sie sicher, dass die Versorgungseinheit, das Schalt-
1.
netzteil, das Kapazitätsmodul und alle Achsregler in einer Linie
angeordnet und aneinander gereiht sind.
3
2
2
Motor2
3~
ϑ
Schließen Sie immer zuerst die 24 V Steuerversorgung an!
24 V Steuerversorgung:
Benutzen Sie für die Steuerversorgung die mit dem Gerät
2.
mitgelieferten Verschienungselemente. Verbinden Sie alle
(+24 V DC) Anschlüsse miteinander und alle (GND) Anschlüsse
miteinander.
Zwischenkreisversorgung:
Benutzen Sie für die Verschienung der Zwischenkreisversor-
3.
gung die mit dem Gerät mitgelieferten Verschienungselemente
(Beipack). Verbinden Sie alle (DC Link+) Anschlüsse miteinan-
der und alle (DC Link–) Anschlüsse miteinander.
Aktion
Anmerkung
Siehe Montagehinweise.
Hinweis:
Die 24 V Schienenverschraubun-
gen sind mit einem Anzugsmo-
ment von 2,1 Nm fest zu ziehen.
Siehe hierzu Abschnitt 4.9.1 und
4.9.2.
Hinweis:
Die DC-Link Schienenverschrau-
bungen sind mit einem Anzugsmo-
ment von 3 Nm fest zu ziehen.
Siehe hierzu Abschnitt 4.9.3.
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
41
