Erdungsmaßnahmen
Die Geräte sind auf einer leitfähigen, geerdeten Montageplatte zu befestigen.
y
Erdungsmaßnahmen nach EN 61800-5-1 werden in „4.4 Schutzleiteran-
schluss" auf Seite 29 beschrieben.
y
Weitere Details zum Schirmkonzept siehe <SOCM-Handbuch>.
Externe Komponenten
Größere Verbraucher in der Nähe der Einspeisung platzieren.
y
y
Schütze, Relais, Magnetventile (geschaltete Induktivitäten) sind mit Lösch-
gliedern zu beschalten. Die Beschaltung muss direkt an der jeweiligen Spule
erfolgen.
y
Geschaltete Induktivitäten sollten mindestens 0,2 m von prozessgesteuerten
Baugruppen entfernt sein.
Falls Sie weitere Detailinformationen zur Installation benötigen, wenden Sie sich bitte an
die Helpline von LTI Motion (siehe Abschnitt „1.11 Support" auf Seite 8).
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Installation
4.3
Übersicht der Anschlüsse
In den folgenden Übersichtsplänen für das ServoOne CM-L Lademodul und die
ServoOne CM-A Aktive Versorgungseinheit finden Sie die jeweilige Position der Stecker
und Klemmen. Zur besseren Orientierung haben wir die Bezeichnung der Stecker und
Klemmen mit einem Kürzel versehen.
4.3.1
Anschlüsse ServoOne CM-L Lademodul
PE-Anschluss
X11: BR
X2: 24 V DC
BR BR
Schirmanschluss

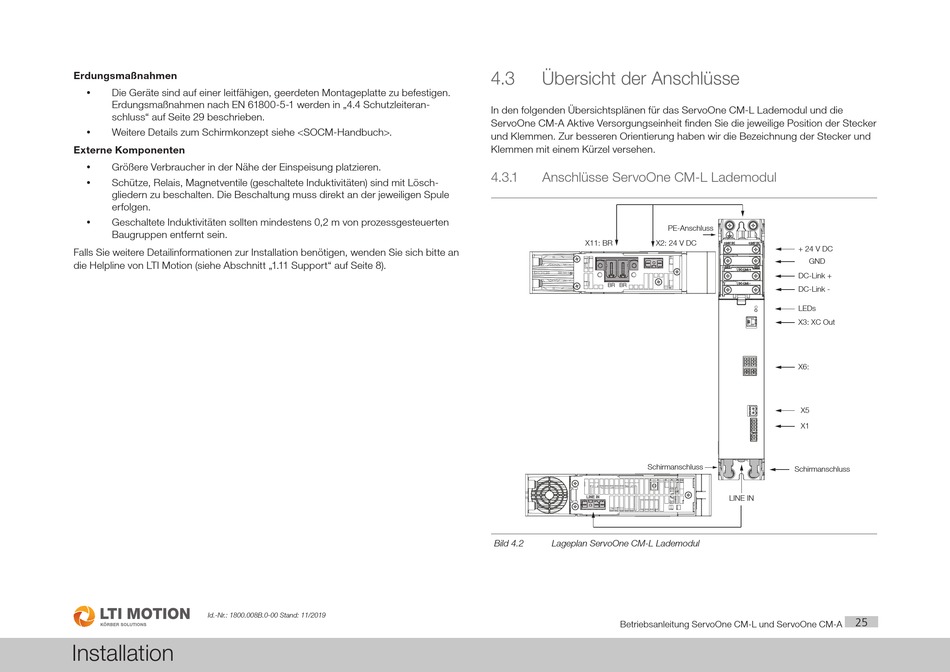

Bild 4.2
Lageplan ServoOne CM-L Lademodul
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
+ 24 V DC
GND
DC-Link +
DC-Link -
LEDs
X3: XC Out
X6:
X5
X1
Schirmanschluss
LINE IN
25
