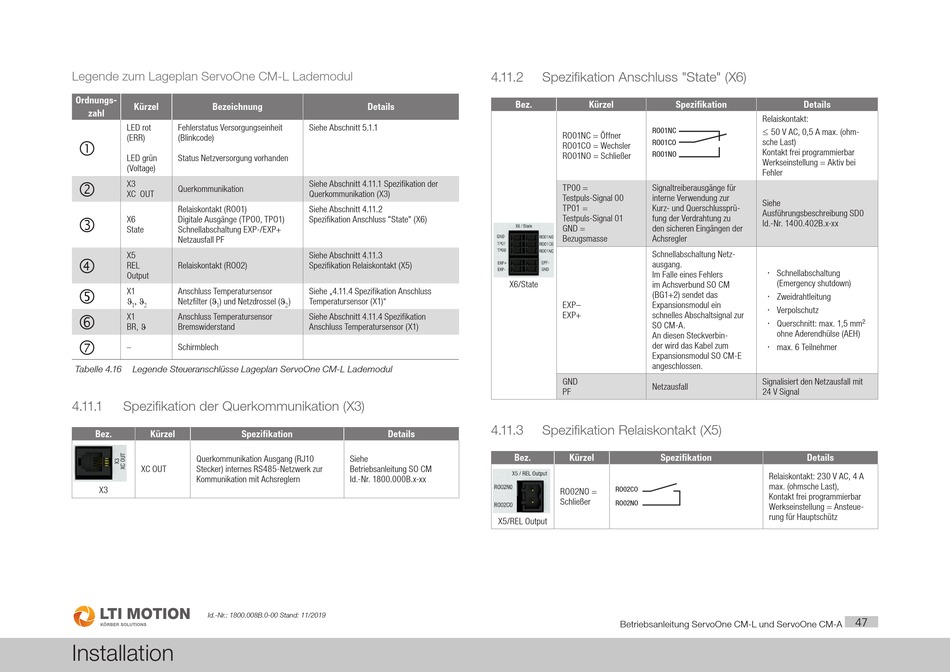

Legende zum Lageplan ServoOne CM-L Lademodul
Ordnungs-
Kürzel
Bezeichnung
zahl
LED rot
Fehlerstatus Versorgungseinheit
(ERR)
(Blinkcode)
LED grün
Status Netzversorgung vorhanden
(Voltage)
X3
Querkommunikation
XC OUT
Relaiskontakt (RO01)
X6
Digitale Ausgänge (TPO0, TPO1)
State
Schnellabschaltung EXP-/EXP+
Netzausfall PF
X5
REL
Relaiskontakt (RO02)
Output
X1
Anschluss Temperatursensor
ϑ
, ϑ
Netzfilter (ϑ
) und Netzdrossel (ϑ
1
2
1
X1
Anschluss Temperatursensor
BR, ϑ
Bremswiderstand
-
Schirmblech
Tabelle 4.16
Legende Steueranschlüsse Lageplan ServoOne CM-L Lademodul
4.11.1
Spezifikation der Querkommunikation (X3)
Bez.
Kürzel
Spezifikation
Querkommunikation Ausgang (RJ10
XC OUT
Stecker) internes RS485-Netzwerk zur
Kommunikation mit Achsreglern
X3
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Installation
Details
Siehe Abschnitt 5.1.1
Siehe Abschnitt 4.11.1 Spezifikation der
Querkommunikation (X3)
Siehe Abschnitt 4.11.2
Spezifikation Anschluss "State" (X6)
Siehe Abschnitt 4.11.3
Spezifikation Relaiskontakt (X5)
Siehe „4.11.4 Spezifikation Anschluss
)
Temperatursensor (X1)"
2
Siehe Abschnitt 4.11.4 Spezifikation
Anschluss Temperatursensor (X1)
Details
Siehe
Betriebsanleitung SO CM
Id.-Nr. 1800.000B.x-xx
4.11.2
Spezifikation Anschluss "State" (X6)
Bez.
Kürzel
RO01NC
RO01NC = Öffner
RO01CO
RO01CO = Wechsler
RO01NO
RO01NO = Schließer
TP00 =
Signaltreiberausgänge für
Testpuls-Signal 00
interne Verwendung zur
TP01 =
Kurz- und Querschlussprü-
Testpuls-Signal 01
fung der Verdrahtung zu
GND =
den sicheren Eingängen der
Bezugsmasse
Achsregler
Schnellabschaltung Netz-
ausgang.
Im Falle eines Fehlers
X6/State
im Achsverbund SO CM
(BG1+2) sendet das
EXP–
Expansionsmodul ein
EXP+
schnelles Abschaltsignal zur
SO CM-A.
An diesen Steckverbin-
der wird das Kabel zum
Expansionsmodul SO CM-E
angeschlossen.
GND
Netzausfall
PF
4.11.3
Spezifikation Relaiskontakt (X5)
Bez.
Kürzel
Spezifikation
RO02CO
RO02NO =
Schließer
RO02NO
X5/REL Output
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
Spezifikation
Details
Relaiskontakt:
≤
50 V AC, 0,5 A max. (ohm-
sche Last)
Kontakt frei programmierbar
Werkseinstellung = Aktiv bei
Fehler
Siehe
Ausführungsbeschreibung SD0
Id.-Nr. 1400.402B.x-xx
x Schnellabschaltung
(Emergency shutdown)
x Zweidrahtleitung
x Verpolschutz
x Querschnitt: max. 1,5 mm
ohne Aderendhülse (AEH)
x max. 6 Teilnehmer
Signalisiert den Netzausfall mit
24 V Signal
Details
Relaiskontakt: 230 V AC, 4 A
max. (ohmsche Last),
Kontakt frei programmierbar
Werkseinstellung = Ansteue-
rung für Hauptschütz
2
47
