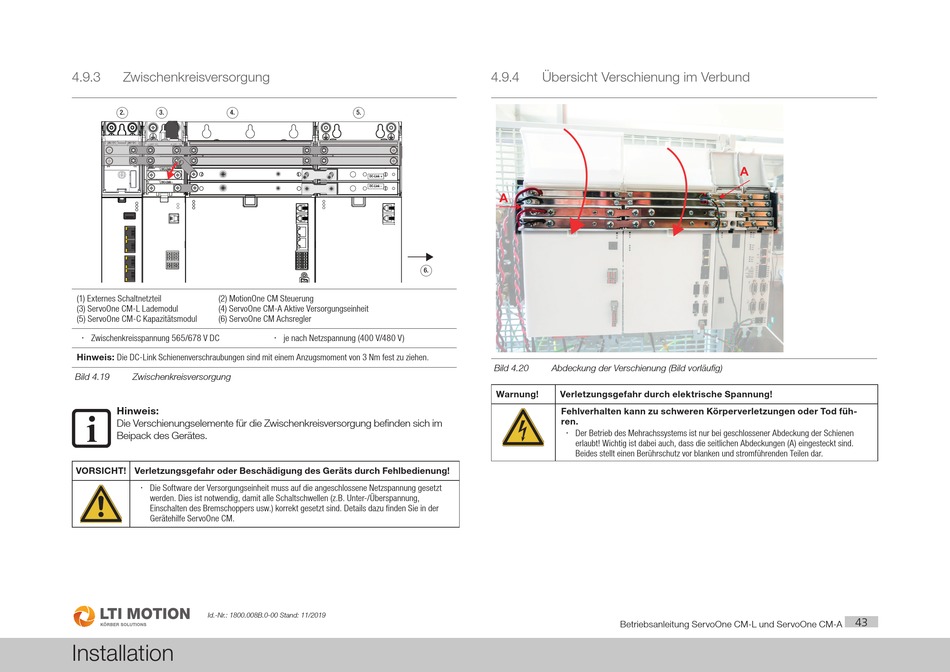

4.9.3

Zwischenkreisversorgung

2.
3.
4.
(1) Externes Schaltnetzteil
(2) MotionOne CM Steuerung
(3) ServoOne CM-L Lademodul
(4) ServoOne CM-A Aktive Versorgungseinheit
(5) ServoOne CM-C Kapazitätsmodul
(6) ServoOne CM Achsregler
x Zwischenkreisspannung 565/678 V DC
Hinweis: Die DC-Link Schienenverschraubungen sind mit einem Anzugsmoment von 3 Nm fest zu ziehen.
Bild 4.19
Zwischenkreisversorgung
Hinweis:
Die Verschienungselemente für die Zwischenkreisversorgung befinden sich im
Beipack des Gerätes.
VORSICHT! Verletzungsgefahr oder Beschädigung des Geräts durch Fehlbedienung!
x Die Software der Versorgungseinheit muss auf die angeschlossene Netzspannung gesetzt
werden. Dies ist notwendig, damit alle Schaltschwellen (z.B. Unter-/Überspannung,
Einschalten des Bremschoppers usw.) korrekt gesetzt sind. Details dazu finden Sie in der
Gerätehilfe ServoOne CM.
Id.-Nr.: 1800.008B.0-00 Stand: 11/2019
Installation
5.
DC-Link +
DC-Link -
6.
x je nach Netzspannung (400 V/480 V)
4.9.4
Übersicht Verschienung im Verbund
A
Bild 4.20
Abdeckung der Verschienung (Bild vorläufig)
Warnung!
Verletzungsgefahr durch elektrische Spannung!
Fehlverhalten kann zu schweren Körperverletzungen oder Tod füh-
ren.
x Der Betrieb des Mehrachssystems ist nur bei geschlossener Abdeckung der Schienen
erlaubt! Wichtig ist dabei auch, dass die seitlichen Abdeckungen (A) eingesteckt sind.
Beides stellt einen Berührschutz vor blanken und stromführenden Teilen dar.
Betriebsanleitung ServoOne CM-L und ServoOne CM-A
A
43
