Störungsbehebung
11.3.2.
Sicherungen austauschen
11.3.2.1. Sicherungen F1/F2 austauschen
11.3.2.2. Sicherungen F3/F4 prüfen/austauschen
Sicherungen prüfen
80
SA 07.2
SA 16.2 / SAR 07.2
Stromschlag durch gefährliche Spannung!
Bei Nichtbeachtung sind Tod oder schwere gesundheitliche Schäden die Folge.
Vor Öffnen spannungsfrei schalten.
1.
Elektroanschluss von der Stellantriebs-Steuerung abnehmen.

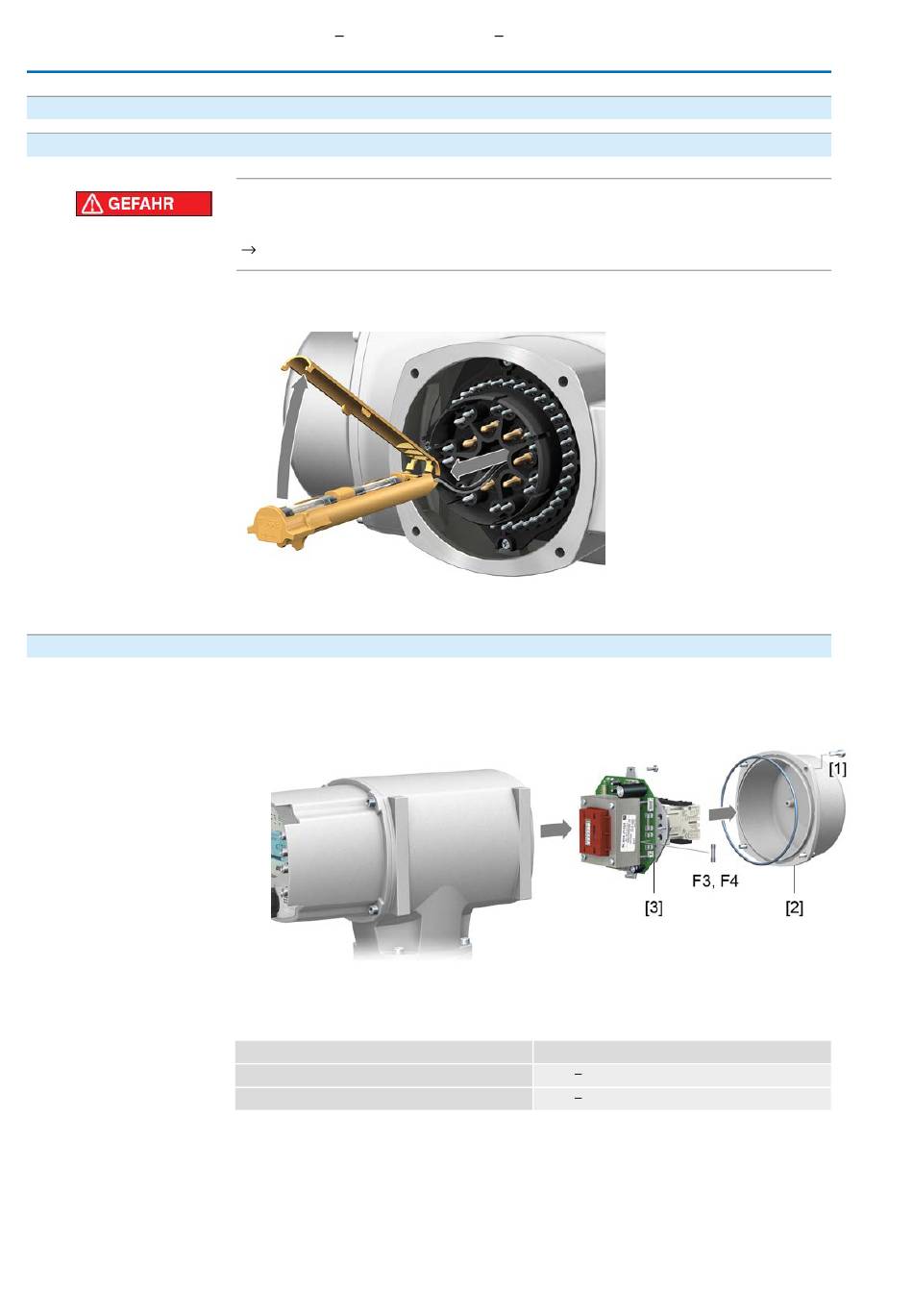

Bild 79:
2.
Sicherungshalter aus Stiftteil herausziehen, Sicherungsdeckel öffnen und alte
Sicherungen durch neue Sicherungen austauschen.
1.
Schrauben [1] lösen und Deckel [2] auf der Rückseite der Stellantriebs-Steue-
rung öffnen.
Bild 80:
2.
Auf dem Netzteil befinden sich Messpunkte (Lötpins) über die eine Widerstands-
messung (Durchgangsprüfung) durchgeführt werden kann:
Tabelle 40:
Überprüfung von
F3
F4
SAR 16.2 Steuereinheit: elektronisch (MWG)
AC 01.2 Non-Intrusive EtherNet/IP
Messpunkte
MTP5
MTP6
MTP7
MTP8
