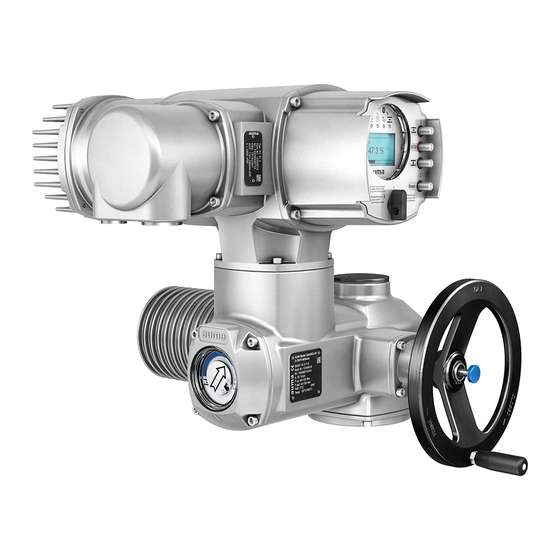

- Seite 1 Drehantriebe SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) mit Stellantriebs-Steuerung AUMATIC AC 01.2 Non-Intrusive Ansteuerung Parallel Profibus DP Modbus Foundation Fieldbus Betriebsanleitung Montage, Bedienung, Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
Dieses Dokument enthält Informationen für Installations-, Inbetriebnahme-, Bedien- und Wartungspersonal. Es soll helfen, das Gerät zu installieren und in Betrieb zu nehmen. Referenzunterlagen: Handbuch (Betrieb und Einstellung) AUMATIC AC 01.2 Parallel Referenzunterlagen sind erhältlich über Internet: www.auma.com oder direkt bei AUMA (siehe <Adressen>). Inhaltsverzeichnis Seite Sicherheitshinweise....................... - Seite 3 6.5.1. Sprache ändern Anzeigen..........................7.1. Anzeigen bei Inbetriebnahme 7.2. Anzeigen im Display 7.2.1. Rückmeldungen von Antrieb und Armatur 7.2.2. Statusanzeigen nach AUMA Kategorie 7.2.3. Statusanzeigen nach NAMUR-Empfehlung 7.3. Mechanische Stellungsanzeige/Laufanzeige 7.4. Meldeleuchten Meldungen..........................8.1. Zustandsmeldungen über Melderelais (digitale Ausgänge) 8.1.1.
- Seite 4 Technische Daten........................12.1. Ausstattung und Funktionen Antrieb 12.2. Ausstattung und Funktionen Stellantriebs-Steuerung 12.3. Einsatzbedingungen 12.4. Zubehör 12.5. Sonstiges Ersatzteilliste.......................... 13.1. Drehantrieb SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 13.2. Stellantriebs-Steuerung AUMATIC AC 01.2 Zertifikate..........................14.1. Einbauerklärung und EG Konformitätserklärung Stichwortverzeichnis......................Adressen..........................
-
Seite 5: Sicherheitshinweise
Wartungshinweise in dieser Anleitung beachtet werden. Veränderungen am Gerät sind nur mit Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe sind für die Betätigung von Industriearmaturen, wie z. B.Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt. -
Seite 6: Einsatzbereich In Ex-Zone 22 (Option)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Sicherheitshinweise AC 01.2 Non-Intrusive Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung... -
Seite 7: Hinweise Und Symbole
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Sicherheitshinweise Unmittelbar gefährliche Situation mit hohem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die Folge sein. Mögliche gefährliche Situation mit mittlerem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die... -
Seite 8: Identifizierung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Identifizierung AC 01.2 Non-Intrusive Identifizierung 2.1. Typenschild Jede Geräte-Komponente (Antrieb, Steuerung, Motor) ist mit einem Typenschild ausgezeichnet. Bild 1: Anordnung der Typenschilder Typenschild Antrieb Typenschild Steuerung Typenschild Motor Zusatzschild, z.B. -
Seite 9: Kurzbeschreibung
Flanschgröße Typ und Baugröße Diese Anleitung gilt für folgende Gerätetypen und Baugrößen: Drehantriebe für Steuerbetrieb: SA 07.2, 07.6, 10.2, 14.2, 14.6, 16.2 Drehantriebe für Regelbetrieb: SAR 07.2, 07.6, 10.2, 14.2, 14.6, 16.2 Jedes Gerät erhält eine auftragsbezogene Kommissionsnummer (Auftragsnummer). Kommisionsnummer Anhand dieser Nummer können Schaltplan (in deutscher und englischer Sprache),... - Seite 10 über die Ortssteuerstelle (Drucktaster und Display) den Antrieb zu bedienen und Einstellungen vorzunehmen (Inhalt dieser Anleitung). über die Software AUMA CDT (optional) mit einem Computer (Laptop oder PC), Daten ein- bzw. auszulesen, Einstellungen zu verändern und zu speichern. Die Verbindung zwischen Computer und AUMATIC erfolgt kabellos über die Blue- tooth-Schnittstelle (nicht Bestandteil dieser Anleitung).
-
Seite 11: Transport, Lagerung Und Verpackung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung 3.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen möglich. NICHT unter schwebender Last aufhalten. -
Seite 12: Montage
SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Montage 4.1. Einbaulage AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. 4.2. Handrad anbauen Information Zum Transport werden Handräder ab einem Durchmesser von 400 mm lose mitge- liefert. -
Seite 13: Drehantrieb (Mit Anschlussformen B1 B4 Oder E) An Armatur/Getriebe Bauen
Anschlussform für steigende, nicht drehende Spindel Zur Aufnahme von Schubkräften geeignet Information Zur Anpassung der Antriebe an bauseits vorhandene Anschlussformen A mit Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden. -
Seite 14: 4.3.2.1. Gewindebuchse Fertigbearbeiten
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive 4.3.2.1. Gewindebuchse fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. Bild 7: Aufbau Anschlussform A Gewindebuchse Lager [2.1] Lagerscheibe [2.2] Lagerkranz Zentrierring Zentrierring [3] aus Anschlussform herausdrehen. -
Seite 15: 4.3.2.2. Drehantrieb (Mit Anschlussform A) An Armatur Bauen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Montage 4.3.2.2. Drehantrieb (mit Anschlussform A) an Armatur bauen Bild 8: Montage mit Anschlussform A Armaturenspindel Anschlussform A Schrauben zum Antrieb Armaturenflansch Schrauben zur Anschlussform Falls Anschlussform A bereits am Drehantrieb montiert ist: Schrauben [3] lösen... -
Seite 16: Zubehör Zur Montage
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive 4.4. Zubehör zur Montage 4.4.1. Spindelschutzrohr für steigende Armaturenspindel — Option — Bild 9: Montage Spindelschutzrohr Schutzkappe für Spindelschutzrohr Spindelschutzrohr Dichtring Gewinde mit Hanf, Teflonband oder Gewindedichtmittel abdichten. -
Seite 17: Montagepositionen Ändern
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Montage Bild 11: Montagepositionen C und D 4.5.1. Montagepositionen ändern Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. Elektrostatische Entladung ESD! Beschädigung von elektronischen Bauteilen. -
Seite 18: Elektroanschluss
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche am Gerät befestigt. Er kann auch unter Angabe der Kommissionsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Zulässige Netzformen Die Steuerungen (Antriebe) sind für den Einsatz in TN- und TT Netzen mit direkt (Versorgungsnetze) geerdetem Sternpunkt für Nennspannungen bis maximal 690 V AC geeignet. -
Seite 19: Anschluss Mit Auma Rundsteckverbinder
Anschlussleitung mit geeigneter Mindestbemessungstemperatur verwenden. Bei Anschlussleitungen die UV-Strahlungen ausgesetzt sind (z.B. im Freien) UV-beständige Leitungen verwenden. 5.2. Anschluss mit AUMA Rundsteckverbinder Anschlussquerschnitte AUMA Rundsteckverbinder: Leistungsklemmen (U1, V1, W1, U2, V2, W2): max. 6 mm² flexibel/10 mm² starr Schutzleiter-Anschluss : max. 6 mm² flexibel/10 mm² starr... -
Seite 20: Anschlussraum Öffnen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive 5.2.1. Anschlussraum öffnen Bild 13: Anschluss AUMA Rundsteckverbinder, Ausführung S Deckel Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Gefährliche Spannung! - Seite 21 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Elektroanschluss Leitungen abmanteln. Adern abisolieren. Bei flexiblen Leitungen: Aderendhülsen nach DIN 46228 verwenden. Leitungen nach auftragsbezogenem Schaltplan anschließen. Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter! Stromschlag möglich.
-
Seite 22: Anschlussraum Schließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive 5.2.3. Anschlussraum schließen Bild 16: Beispiel: Ausführung S Deckel Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich. -
Seite 23: Halterahmen
Zulässige Länge der Verbindungsleitungen: max. 100 m. Vor Anschluss beachten Wir empfehlen: AUMA Leitungssatz LSW20. Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirmte Verbindungsleitungen verwenden. Für MWG separate, CAN-geeignete Datenleitung mit einem Wellenwider- stand von 120 Ohm verwenden (z.B. UNITRONIC BUS-FD P CAN UL/CSA - 2 x 2 0,5 mm², Fa. -
Seite 24: Schutzdeckel
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive Bild 18: Halterahmen 5.3.3. Schutzdeckel Schutzdeckel für Steckerraum, bei abgezogenem Stecker. Der geöffnete Anschlussraum kann mit einem Schutzdeckel (ohne Abbildung) verschlossen werden. 5.3.4. Double Sealed Zwischenrahmen Bei Abnahme des Elektroanschlusses oder durch undichte Kabelverschraubungen kann Staub und Feuchtigkeit in das Gehäuseinnere eindringen. -
Seite 25: Bedienung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Bedienung Bedienung Schäden an Armatur bei falscher Grundeinstellung! Vor einer elektrischen Bedienung des Antriebs müssen die Grundeinstellungen Abschaltart, Drehmoment- und Wegschaltung eingestellt werden. 6.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Antrieb im Handbetrieb betätigt werden. -
Seite 26: Bedienung Des Antriebs Von Fern
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Bild 21: Ortssteuerstelle Drucktaster für Fahrbefehl in Richtung AUF Drucktaster STOP Drucktaster für Fahrbefehl in Richtung ZU Drucktaster RESET Wahlschalter Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! -
Seite 27: Menübedienung Über Die Drucktaster (Für Einstellungen Und Anzeigen)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Bedienung Information Bei Antrieben mit Stellungsregler ist eine Umschaltung zwischen AUF - ZU Ansteue- rung (Fern AUF-ZU) und Sollwert-Ansteuerung (Fern SOLL) möglich. Die Umschal- tung erfolgt über den Eingang MODE, z.B. durch ein 24 V DC Signal (siehe Schalt- plan). -
Seite 28: Struktureller Aufbau Und Navigation
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive 6.3.1. Struktureller Aufbau und Navigation Gruppen Die Anzeigen im Display sind in 3 Gruppen unterteilt. Bild 23: Gruppen Startupmenü Statusmenü Hauptmenü Statusmenü und Hauptmenü sind mit einer ID gekennzeichnet. -
Seite 29: Benutzerlevel, Passwort
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Bedienung 6.4. Benutzerlevel, Passwort Der Benutzerlevel bestimmt, welche Menüpunkte bzw. Parameter dem angemeldete Benutzerlevel Benutzer angezeigt, bzw. von Ihm verändert werden dürfen. Es gibt 6 unterschiedliche Benutzer. Der Benutzerlevel wird in der obersten Zeile... -
Seite 30: Sprache Im Display
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Wahlschalter in Stellung 0 (AUS) stellen. Hauptmenü wählen Drucktaster C Setup ca. 3 Sekunden gedrückt halten. Anzeige wechselt ins Hauptmenü und zeigt: ▶ Display... - Seite 31 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Bedienung Unterste Zeile der Anzeige zeigt: Sichern → weiter mit Schritt 10 Ändern → weiter mit Schritt 6 Ändern drücken. Anzeige zeigt: ▶ Beobachter (1) Auf ▲...
-
Seite 32: Anzeigen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Anzeigen 7.1. Anzeigen bei Inbetriebnahme Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der LED Test Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig... -
Seite 33: Rückmeldungen Von Antrieb Und Armatur
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Anzeigen Bild 32: Informationen in der Statuszeile (oben) Betriebsmodus Symbol Störung (nur bei Fehler und Warnungen) ID Nummer: S = Statusseite Falls weitere Details bzw. mehr Informationen zur Anzeige abrufbar sind, erscheinen Navigationshilfe in der Navigationshilfe (unterste Zeile im Display) die Anzeigen Details bzw. - Seite 34 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Drehmoment (S0002) Die Anzeige ist nur verfügbar, wenn im Antrieb ein MWG (magnetischer Weg- und Drehmomentgeber) eingebaut ist. Die Anzeige S0002 zeigt das an der Welle anliegende Drehmoment.
- Seite 35 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Anzeigen Wenn der Stellungsregler frei geschaltet und aktiviert ist, wird die Balkenanzeige für Sollwert-Ansteuerung E1 (Stellungssollwert) sichtbar. Die Richtung des Fahrbefehls wird durch einen Pfeil oberhalb der Balkenanzeige angezeigt.
-
Seite 36: Statusanzeigen Nach Auma Kategorie
Stellungsistwert 7.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005: die Anzahl der aufgetretenen Warnungen nach ca. 3 Sekunden ein blinkendes Fragezeichen Bild 42: Warnungen Für weitere Informationen siehe auch <Störungsbehebung>. -
Seite 37: Statusanzeigen Nach Namur-Empfehlung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Anzeigen Bild 44: Fehler Für weitere Informationen siehe auch <Störungsbehebung>. 7.2.3. Statusanzeigen nach NAMUR-Empfehlung Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert NAMUR eingestellt ist. -
Seite 38: Mechanische Stellungsanzeige/Laufanzeige
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Bild 47: Wartungsbedarf Für weitere Informationen siehe auch <Störungsbehebung>. Ausfall (S0011) Die Anzeige S0011 zeigt die Ursachen der Meldung Ausfall nach der NAMUR-Empfehlung NE 107. -
Seite 39: Meldeleuchten
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Anzeigen 7.4. Meldeleuchten Bild 50: Anordnung und Bedeutung der Meldeleuchten Beschriftung mit Symbolen (Standard) Beschriftung mit Ziffern 1 6 (Option) Endlage ZU erreicht, (blinkt: Fahre in Richtung ZU) 2 Tc Drehmomentfehler ZU Motorschutz ausgelöst... -
Seite 40: Meldungen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Meldungen AC 01.2 Non-Intrusive Meldungen 8.1. Zustandsmeldungen über Melderelais (digitale Ausgänge) Über Melderelais können Zustandsmeldungen (z.B. das Erreichen der Endlagen, Eigenschaften die Wahlschalterstellung, Störungen...) als binäre Signale an die Leitwarte gemeldet werden. -
Seite 41: Inbetriebnahme (Grundeinstellungen)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen. -
Seite 42: Drehmomentschaltung Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Auf ▲ Ab ▼ Benutzer wählen: Benutzer anmelden Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher Dabei bedeutet: schwarzes Dreieck: ▶ = aktuelle Einstellung weißes Dreieck: ▷... -
Seite 43: Wegschaltung Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Inbetriebnahme (Grundeinstellungen) Ok drücken. Anzeige zeigt den eingestellten Wert. Die unterste Zeile zeigt: Ändern Esc Ändern drücken. Anzeige zeigt: Spezialist (4) → weiter mit Schritt 7 in der untersten Zeile Auf ▲... - Seite 44 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Wahlschalter in Stellung 0 (AUS) stellen. Hauptmenü wählen Drucktaster C ca. 3 Sekunden gedrückt halten. Anzeige wechselt ins Hauptmenü und zeigt: ▶ Display...
-
Seite 45: Probelauf
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Inbetriebnahme (Grundeinstellungen) Ja drücken, um neue Endlagenposition zu übernehmen. Anzeige zeigt: Endlage ZU gesetzt! Die linke LED leuchtet (Standardausführung) und zeigt damit an, dass die Endlagenposition ZU eingestellt wurde. -
Seite 46: Wegschaltung Prüfen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Antrieb in Laufrichtung ZU einschalten und Drehrichtung beobachten: mit Anzeigescheibe: Schritt 4 ohne Anzeigescheibe: Schritt 5 (Hohlwelle) Vor Erreichen der Endlage abschalten. Mit Anzeigescheibe: Drehrichtung beobachten. -
Seite 47: Schaltwerkraum Öffnen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Inbetriebnahme (Grundeinstellungen) Antrieb über Drucktaster AUF, HALT, ZU betätigen. Die Wegschaltung ist richtig eingestellt, wenn (Standard-Signalisierung): die gelbe Meldeleuchte/LED1 in Endlage ZU leuchtet die grüne Meldeleuchte/LED5 in Endlage AUF leuchtet die Meldeleuchten nach Fahrt in Gegenrichtung wieder erlöschen... -
Seite 48: Getriebestufe Des Untersetzungsgetriebes Prüfen/Einstellen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Einstellung prüfen: Falls das Symbol (ZU) nicht mehr mit der Anzeigemarke am Deckel übereinstimmt: 6.1 Einstellung wiederholen. 6.2 Getriebestufe des Untersetzungsgetriebes prüfen/einstellen. 9.7. -
Seite 49: Schaltwerkraum Schließen
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Inbetriebnahme (Grundeinstellungen) Schraube [1] festziehen. Anzeigescheibe auf Welle aufstecken. Mechanische Stellungsanzeige einstellen. Bild 52: Steuereinheit mit U-Getriebe Schraube Kronrad 9.8. Schaltwerkraum schließen Korrosionsgefahr durch Lackschäden! Lackschäden nach Arbeiten am Gerät ausbessern. -
Seite 50: Störungsbehebung
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Störungsbehebung 10.1. Fehler bei der Inbetriebnahme Tabelle 9: Fehler bei der Inbetriebnahme Fehlerbeschreibung Mögliche Ursachen Abhilfe Mechanische Stellungsanzeige Untersetzungsgetriebe passt nicht zu den Getriebestufe des Untersetzungsgetriebes lässt sich nicht einstellen. - Seite 51 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Störungsbehebung Tabelle 11: Warnungen und Außerhalb der Spezifikation Anzeige im Display Beschreibung/Ursache Abhilfe Konfigurationswrn Sammelmeldung 06: Details drücken, um Einzelmel- Drucktaster Mögliche Ursache: dungen zu sehen.
- Seite 52 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Anzeige im Display Beschreibung/Ursache Abhilfe Wrn LWL Anschluss Warnung LWL Anschluss ist nicht vorhanden. LWL Anschluss anbauen. Drehmomentwarn AUF Grenzwert für Drehmomentwarnung AUF Parameter Warnmoment AUF M0768 prüfen, überschritten.
-
Seite 53: Sicherungen
Wahlschalter steht nicht in Stellung FERN. Wahlschalter in Stellung FERN stellen. Service aktiv Betrieb über die Serviceschnittstelle (Blue- Servicesoftware beenden. tooth) und Servicesoftware AUMA CDT. Gesperrt Antrieb befindet sich im Betriebsmodus Ge- Einstellung und Zustand der Funktion <Freiga- sperrt. be der Ortssteuerstelle> prüfen. - Seite 54 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Kaltleiter-Auslösegerät bei 115 V AC auch Steuereingänge AUF - HALT - ZU G-Sicherung gemäß IEC 60127-2/III AUMA Art.-Nr. Größe 5 x 20 mm Spannungsausgang (Netzteil) = 24 V 1,25 A T;...
-
Seite 55: Motorschutz (Thermoüberwachung)
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Störungsbehebung Sicherungen F3/F4 prüfen/austauschen Schrauben [1] lösen und Deckel [2] auf der Rückseite der Stellantriebs-Steue- rung öffnen. Auf dem Netzteil befinden sich Messpunkte (Lötpins) über die eine Widerstands- messung (Durchgangsprüfung) durchgeführt werden kann:... -
Seite 56: Instandhaltung Und Wartung
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>... -
Seite 57: Entsorgung Und Recycling
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Instandhaltung und Wartung Fettwechsel erfolgt bei der Wartung Bei Regelbetrieb in der Regel nach 4 6 Jahren. Bei häufiger Betätigung (Steuerbetrieb) in der Regel nach 6 8 Jahren. -
Seite 58: Technische Daten
In den folgenden Tabellen sind neben der Standardausführung auch Optionen ange- geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Kommissionsnummer erforderlich). 12.1. -
Seite 59: Ausstattung Und Funktionen Stellantriebs-Steuerung
Motor 1) 2) Leistungsteil Standard: Wendeschütze (mechanisch und elektrisch verriegelt) für AUMA Leistungsklasse A1 Optionen: Wendeschütze (mechanisch und elektrisch verriegelt) für AUMA Leistungsklasse A2 Thyristor-Wendeeinheit für Netzspannungen bis 500 V AC (empfohlen für Regelantriebe) für AUMA Leistungsklassen B1, B2 und B3... - Seite 60 Motorschutz angesprochen (weiß), Endlage AUF (rot) Bluetooth Bluetooth Klasse II Chip, Version 2.0 mit einer Reichweite von bis zu 10 m in industrieller Kommunikationsschnittstelle Umgebung. Unterstützt das Bluetooth-Profil SPP (Serial Port Profile). Parametrierprogramm: AUMA CDT, Inbetriebnahme und Diagnosewerkzeug für Windows basierte PCs, PDAs und Smartphones...
- Seite 61 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Technische Daten Anwendungsfunktionen Standard: Abschaltart einstellbar weg- oder drehmomentabhängig für Endlage AUF und Endlage ZU Anfahrüberbrückung, einstellbar bis 5 Sekunden (keine Drehmomentüberwachung wäh- rend der Anfahrzeit) Taktbeginn/Taktende/Lauf- und Pausenzeit (1 bis 1 800 Sekunden) unabhängig für...
-
Seite 62: Einsatzbedingungen
Schaltplan Siehe Typenschild Die Wendeschütze sind für eine Lebensdauer von 2 Millionen Schaltspielen ausgelegt. Zuordnung der AUMA Leistungsklassen siehe Elektrische Daten zum Antrieb Alle Eingangssignale müssen mit dem gleichen Potential gespeist werden. Nicht möglich bei Tieftemperatur-Ausführungen mit Heizsystem Nicht möglich in Verbindung mit Kaltleiter-Auslösegerät Zusätzlich bei Ausführung Non-Intrusive mit MWG im Stellantrieb... -
Seite 63: Zubehör
Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden. Gilt nicht in Kombination mit Getrieben. Lebensdauer AUMA Drehantriebe erfüllen bzw. übertreffen die Lebensdaueranforderungen der EN 15714- 2. Detaillierte Informationen erhalten Sie auf Anfrage. Gewicht Siehe separate technische Daten 12.4. -
Seite 64: Ersatzteilliste
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Ersatzteilliste AC 01.2 Non-Intrusive Ersatzteilliste 13.1. Drehantrieb SA 07.2 SA 16.2/SAR 07.2 SAR 16.2... - Seite 65 Information: Bei jeder Ersatzteil-Bestellung bitten wir, uns den Gerätetyp und unsere Kommissionsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Er- satzteile kann von der Lieferung abweichen.
-
Seite 66: Stellantriebs-Steuerung Aumatic Ac 01.2
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Ersatzteilliste AC 01.2 Non-Intrusive 13.2. Stellantriebs-Steuerung AUMATIC AC 01.2... - Seite 67 Information: Bei jeder Ersatzteil-Bestellung bitten wir, uns den Gerätetyp und unsere Kommissionsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Er- satzteile kann von der Lieferung abweichen.
-
Seite 68: Zertifikate
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Zertifikate AC 01.2 Non-Intrusive Zertifikate 14.1. Einbauerklärung und EG Konformitätserklärung... - Seite 69 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive...
- Seite 70 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive...
-
Seite 71: Stichwortverzeichnis
SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Stichwortverzeichnis Stichwortverzeichnis Fahrbefehle - Anzeige im Display Fehler - Anzeige im Display Absicherung bauseits Fern Bedienung des Antriebs Analoge Meldungen Flanschgröße Anschlussform A Funktionskontrolle - Anzeige... - Seite 72 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Stichwortverzeichnis AC 01.2 Non-Intrusive Netzanschluss Umgebungstemperatur 8 , 63 Netzformen Untersetzungsgetriebe Netzfrequenz Netzspannung Verbindungsleitung Nicht bereit FERN - Anzeige Verpackung im Display Versorgungsnetze Non-Intrusive Vor-Ort Bedienung des An-...
-
