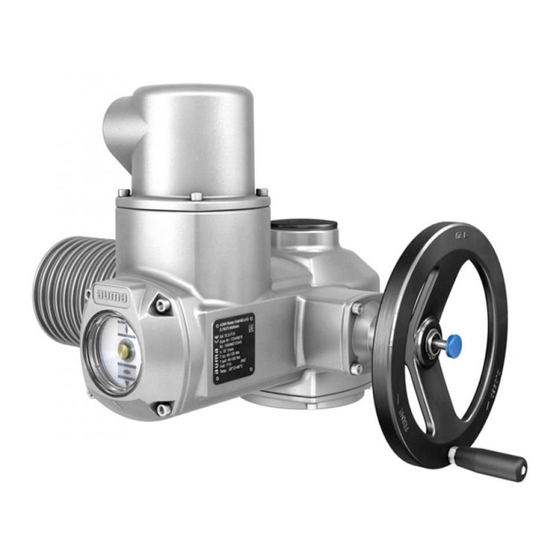

Auma SA 07.2 Montageanleitung

Anschlussform Isolierabtrieb - IBx
Montieren des Isolierabtriebs auf Stellantrieb / Getriebe
Montageanleitung
Diese Anleitung gilt für folgende Stellantriebe, Getriebe und Isolierabtriebe:
AUMA Stellantriebe SA 07.2 – SA 16.2. / SAR 07.2 – SAR 16.2 / SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2
mit Isolierabtrieb:
• IB1 07.2 – IB1 16.2
• IB 10.2 – IB 16.2
• IB3 07.2 – IB3 16.2
• IE 10.2 – IE 16.2
• IB4 07.2 – IB4 16.2
AUMA Stellantriebe SA 25.1 / SAR 25.1 / SAEx 25.1 / SAREx 25.1 oder AUMA Drehgetriebe GK 10.2 – GK 25.2 /
GST 10.1 – GST 25.1 mit Isolierabtrieb:
• IB1 07.2 – IB1 25.2
• IB 07.2 – IB 25.2
• IB3 07.2 – IB3 25.2
• IE 07.2 – IE 25.2
• IB4 07.2 – IB4 25.2
Referenzunterlagen
• Betriebsanleitung zum Stellantrieb
Referenzunterlagen sind erhältlich im Internet unter: www.auma.com
Wichtige Hinweise für die Montage
• Bei allen Arbeiten stets Sicherheits- und Warnhinweise der Betriebsanleitung beachten.
• Senkrecht hängende Stellantriebsmontage nur in Rücksprache mit dem Werk.
• Bei horizontalem Anbau darauf achten, dass die Entlüftungsbohrung nach unten zeigt. Das innere Ende der
Bohrung muss sich an der tiefsten Stelle befinden:
Montageschritte
1. Prüfen, ob Stellantrieb bzw. Getriebe mit korrekter Abtriebhülse mit Klauenkupplung passend zur Mitnahme
der später zu montierenden Kupplungshülse ausgeführt ist. Ansonsten passende Abtriebshülse mit Klau-
enkupplung mit der Hohlwelle in Eingriff bringen und den Sprengring in den dafür vorgesehenen Einstich
einfügen.
Schritte 2, 3 und 4 sind nur bei Isolierabtrieben der Baugröße IBx 07.2 erforderlich.
2. Dichtmasse Elring Curil T2 um den Lagerflansch am Antrieb auftragen (Bild 1).
3. Den Anbauflansch auf den Lagerflansch montieren und anschrauben (Bild 2).
4. Die Schrauben mit einem Drehmomentschlüssel anziehen (Bild 3). Anziehdrehmomente in Tabelle 1 beach-
ten!
Y008.187/001/de Ausgabe 1.21 1/3
