Auma SA 07.2 – SA 16.2 Betriebsanleitung

Auma SA 07.2 – SA 16.2 Betriebsanleitung

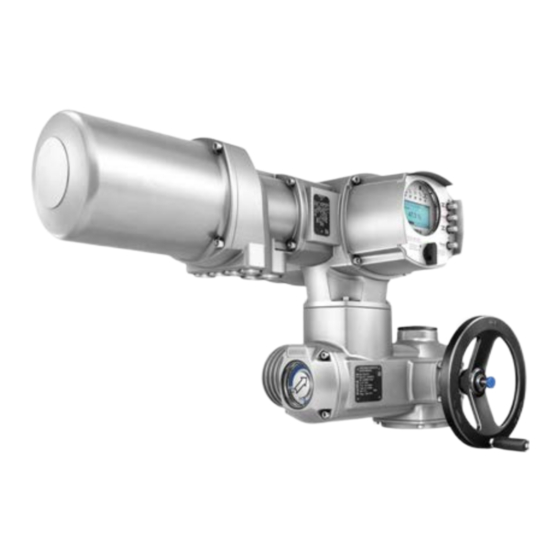

Drehantriebe
Vorschau ausblenden Andere Handbücher für SA 07.2 – SA 16.2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Drehantriebe
SA 07.2
SA 16.2
SAR 07.2
SAR 16.2
Steuereinheit: elektromechanisch
mit Stellantriebs-Steuerung
AUMATIC AC 01.2 Intrusive
Ansteuerung
Parallel
Profibus DP
Modbus
Foundation Fieldbus
HART
Betriebsanleitung
Montage, Bedienung, Inbetriebnahme

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Auma SA 07.2 – SA 16.2

Inhaltszusammenfassung für Auma SA 07.2 – SA 16.2

  • Seite 1 Drehantriebe SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch mit Stellantriebs-Steuerung AUMATIC AC 01.2 Intrusive Ansteuerung Parallel Profibus DP Modbus Foundation Fieldbus HART Betriebsanleitung Montage, Bedienung, Inbetriebnahme...

  • Seite 2: Inhaltsverzeichnis

    Gerät zu installieren und in Betrieb zu nehmen. Referenzunterlagen: Handbuch (Betrieb und Einstellung) AUMATIC AC 01.2 HART Handbuch (Geräteintegration) AUMATIC AC 01.2 HART Referenzunterlagen sind erhältlich über Internet: www.auma.com oder direkt bei AUMA (siehe <Adressen>). Inhaltsverzeichnis Seite Sicherheitshinweise.......................
  • Seite 3 Sprache im Display 6.5.1. Sprache ändern Anzeigen..........................7.1. Anzeigen bei Inbetriebnahme 7.2. Anzeigen im Display 7.2.1. Rückmeldungen von Antrieb und Armatur 7.2.2. Statusanzeigen nach AUMA Kategorie 7.2.3. Statusanzeigen nach NAMUR-Empfehlung 7.3. Mechanische Stellungsanzeige/Laufanzeige 7.4. Meldeleuchten Meldungen..........................8.1. Meldungen über HART 8.2.
  • Seite 4 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inhaltsverzeichnis AC 01.2 Intrusive 9.7.3. Referenzfahrt Stellungsrückmeldung durchführen 9.8. Potentiometer 9.8.1. Potentiometer einstellen 9.9. Elektronischer Stellungsgeber RWG 9.9.1. Messbereich einstellen 9.10. Mechanische Stellungsanzeige einstellen 9.11. Schaltwerkraum schließen Störungsbehebung........................ 10.1. Fehler bei der Inbetriebnahme 10.2.

  • Seite 5: Sicherheitshinweise

    Wartungshinweise in dieser Anleitung beachtet werden. Veränderungen am Gerät sind nur mit Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe sind für die Betätigung von Industriearmaturen, wie z. B.Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt.

  • Seite 6: Einsatzbereich In Ex-Zone 22 (Option)

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Sicherheitshinweise AC 01.2 Intrusive Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung übernommen.

  • Seite 7: Hinweise Und Symbole

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Sicherheitshinweise Unmittelbar gefährliche Situation mit hohem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die Folge sein. Mögliche gefährliche Situation mit mittlerem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die Folge sein.

  • Seite 8: Identifizierung

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Identifizierung AC 01.2 Intrusive Identifizierung 2.1. Typenschild Jede Gerätekomponente (Antrieb, Steuerung, Motor) ist mit einem Typenschild ausgezeichnet. Bild 1: Anordnung der Typenschilder Typenschild Antrieb Typenschild Stellantriebs-Steuerung Typenschild Motor Zusatzschild, z.B. KKS-Schild Typenschild Antrieb Bild 2: Typenschild Antrieb (Beispiel) Name des Herstellers...
  • Seite 9 Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com bieten wir einen Service an, über den ein autorisierter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische Daten (in deutscher und englischer Sprache), Abnahmeprüfzeugnis, die Betriebsanleitung und weitere Informationen...

  • Seite 10: Kurzbeschreibung

    Bei Schaltgeräten ohne Leistungsklassenzuordnung ist auf dem Typenschild der Stellantriebs-Steuerung nicht die Leistungsklasse sondern die max. zulässige Bemessungsleistung direkt in kW angegeben. Mit unserer AUMA Support App können Sie den DataMatrix-Code einscannen und DataMatrix-Code erhalten damit als autorisierter Benutzer den direkten Zugriff auf auftragsbezogene Dokumente des Produktes ohne die Auftrags- oder Seriennummer eingeben zu müssen.
  • Seite 11 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Identifizierung Ausführung Non-Intrusive (Steuereinheit: elektronisch): Weg- und Drehmomenteinstellung erfolgt über die Steuerung, Antriebs- bzw. Steuerungsgehäuse müssen dazu nicht geöffnet werden. Hierzu ist im Antrieb ein MWG (magnetischer Weg- und Drehmomentgeber) eingebaut, der auch eine analoge Drehmomentrückmeldung/Drehmomentanzeige und eine analoge Stellungsrückmeldung/Stellungsanzeige zur Verfügung stellt.

  • Seite 12: Transport, Lagerung Und Verpackung

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Transport, Lagerung und Verpackung AC 01.2 Intrusive Transport, Lagerung und Verpackung 3.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen möglich. NICHT unter schwebender Last aufhalten. Hebezeug am Gehäuse und NICHT am Handrad befestigen.

  • Seite 13: Montage

    SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Montage Montage 4.1. Einbaulage AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. 4.2. Handrad anbauen Information Zum Transport werden Handräder ab einem Durchmesser von 400 mm lose mitge- liefert.

  • Seite 14: Drehantrieb (Mit Anschlussformen B1 B4 Oder E) An Armatur/Getriebe Bauen

    Zur Aufnahme von Schubkräften geeignet Das Drehmoment wird über eine Gewindebuchse übertragen. Aufbau Information Zur Anpassung der Antriebe an bauseits vorhandene Anschlussformen A mit Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden.

  • Seite 15: 4.3.2.1. Gewindebuchse Fertigbearbeiten

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Montage 4.3.2.1. Gewindebuchse fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. Bild 7: Aufbau Anschlussform A Gewindebuchse Lager [2.1] Lagerscheibe [2.2] Lagerkranz Zentrierring Zentrierring [3] aus Anschlussform herausdrehen.

  • Seite 16: 4.3.2.2. Drehantrieb (Mit Anschlussform A) An Armatur Bauen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Montage AC 01.2 Intrusive 4.3.2.2. Drehantrieb (mit Anschlussform A) an Armatur bauen Bild 8: Montage mit Anschlussform A Armaturenspindel Anschlussform A Schrauben zum Antrieb Armaturenflansch Schrauben zur Anschlussform Falls Anschlussform A bereits am Drehantrieb montiert ist: Schrauben [3] lösen und Anschlussform A [2] abnehmen.

  • Seite 17: Zubehör Zur Montage

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Montage 4.4. Zubehör zur Montage 4.4.1. Spindelschutzrohr für steigende Armaturenspindel — Option — Bild 9: Montage Spindelschutzrohr Schutzkappe für Spindelschutzrohr Spindelschutzrohr Dichtring Gewinde mit Hanf, Teflonband oder Gewindedichtmittel abdichten. Spindelschutzrohr [2] in Gewinde einschrauben und festziehen.

  • Seite 18: Montagepositionen Ändern

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Montage AC 01.2 Intrusive Bild 11: Montagepositionen C und D 4.5.1. Montagepositionen ändern Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. Elektrostatische Entladung ESD! Beschädigung von elektronischen Bauteilen. Personen und Geräte erden. Schrauben lösen und Ortssteuerstelle abnehmen.

  • Seite 19: Elektroanschluss

    Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Zulässige Netzformen Die Steuerungen (Antriebe) sind für den Einsatz in TN- und TT Netzen mit direkt (Versorgungsnetze) geerdetem Sternpunkt für Nennspannungen bis maximal 690 V AC geeignet.
  • Seite 20 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Alle extern angeschlossene Geräte müssen mit den zutreffenden Sicherheitsstandards Sicherheitsstandards übereinstimmen. EMV-gerechte Leitungs- Signal- und Busleitungen sind störempfindlich. verlegung Motorleitungen sind störbehaftet. Störempfindliche und störbehaftete Leitungen in möglichst großem Abstand zueinander verlegen.

  • Seite 21: Anschluss Mit Auma Rundsteckverbinder

    : max. 6 mm² flexibel/10 mm² starr Steuerkontakte (1 bis 50): max. 2,5 mm² Information Bei einigen Sondermotoren erfolgt der Anschluss der Leistungsklemmen (U1, V1, W1, U2, V2, W2) nicht über den AUMA Rundsteckverbinder, sondern über ein Klemmbrett direkt am Motor. 5.2.1. Anschlussraum öffnen Bild 13: Anschluss AUMA Rundsteckverbinder, Ausführung S...

  • Seite 22: Leitungen Anschließen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Elektroanschluss AC 01.2 Intrusive Nicht benötigte Kabeleinführungen [6] mit geeigneten Verschlussstopfen [7] versehen. Leitungen in Kabelverschraubungen [8] einführen. 5.2.2. Leitungen anschließen ✔ Zulässige Anschlussquerschnitte beachten. Korrosionsgefahr durch Kondenswasserbildung! Nach Montage Gerät sofort in Betrieb nehmen, damit Heizung Kondenswasser- bildung vermindert.

  • Seite 23: Anschlussraum Schließen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Elektroanschluss 5.2.3. Anschlussraum schließen Bild 16: Beispiel: Ausführung S Deckel Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich.

  • Seite 24: Halterahmen

    Ausführungen mit Potentiometer im Antrieb sind nicht geeignet. Wir empfehlen: AUMA Leitungssatz LSW1. Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirm- te Verbindungsleitungen verwenden. Sind Verbindungsleitungen z.B. von Heizung oder Schalter vorhanden die vom Antrieb direkt zum Kundenstecker XK durchverdrahtet werden (XA-XM-XK, siehe Schaltplan), müssen diese Verbindungsleitungen einer Isolationsprüfung...

  • Seite 25: Double Sealed Zwischenrahmen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Elektroanschluss Schutzdeckel für Steckerraum, bei abgezogenem Stecker. Anwendung Der geöffnete Anschlussraum kann mit einem Schutzdeckel (ohne Abbildung) verschlossen werden. 5.3.4. Double Sealed Zwischenrahmen — Option — Bei Abnahme des Elektroanschlusses oder durch undichte Kabelverschraubungen Anwendung kann Staub und Feuchtigkeit in das Gehäuseinnere eindringen.

  • Seite 26: Bedienung

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Bedienung Schäden an Armatur bei falscher Grundeinstellung! Vor einer elektrischen Bedienung des Antriebs müssen die Grundeinstellungen Abschaltart, Drehmoment- und Wegschaltung eingestellt werden. 6.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Antrieb im Handbetrieb betätigt werden.

  • Seite 27: Bedienung Des Antriebs Von Fern

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Bedienung Bild 21: Ortssteuerstelle Drucktaster für Fahrbefehl in Richtung AUF Drucktaster STOP Drucktaster für Fahrbefehl in Richtung ZU Drucktaster RESET Wahlschalter Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungsgefahr Oberflächentemperatur prüfen und ggf.

  • Seite 28: Struktureller Aufbau Und Navigation

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Zur Menübedienung muss der Wahlschalter [5] in Stellung 0 (AUS) stehen. Die unterste Zeile im Display [6] dient als Navigationshilfe und zeigt welche Drucktaster [1 4] zur Menübedienung benutzt werden können. Bild 22: [1 4] Drucktaster bzw.

  • Seite 29: Benutzerlevel, Passwort

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Bedienung Bild 23: Gruppen Startupmenü Statusmenü Hauptmenü Statusmenü und Hauptmenü sind mit einer ID gekennzeichnet. Bild 24: Kennzeichnung mit ID ID beginnt mit = Statusmenü ID beginnt mit = Hauptmenü...

  • Seite 30: Passwort Eingeben

    Spezialist (4) Gerätekonfiguration ändern z.B. Abschaltart, Belegung der Melderelais Passwort ab Werk: 0000 Service (5) Service Personal Konfigurationseinstellungen ändern AUMA (6) AUMA Administrator 6.4.1. Passwort eingeben Gewünschtes Menü auswählen und Drucktaster ca. 3 Sekunden gedrückt halten. Anzeige zeigt den eingestellten Benutzerlevel, z.B Beobachter (1) Auf ▲...

  • Seite 31: Sprache Im Display

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Bedienung Wahlschalter in Stellung 0 (AUS) stellen. Hauptmenü wählen Drucktaster C Setup ca. 3 Sekunden gedrückt halten. Anzeige wechselt ins Hauptmenü und zeigt: ▶ Display... Parameter Passwörter ändern wählen, entweder: Passwörter ändern über das Menü...
  • Seite 32 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Bedienung AC 01.2 Intrusive Unterste Zeile der Anzeige zeigt: Sichern → weiter mit Schritt 10 Ändern → weiter mit Schritt 6 Ändern drücken. Anzeige zeigt: ▶ Beobachter (1) Auf ▲ Ab ▼ Benutzerlevel wählen, dabei bedeutet: schwarzes Dreieck: ▶...

  • Seite 33: Anzeigen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Anzeigen Anzeigen 7.1. Anzeigen bei Inbetriebnahme Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der LED Test Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig sind.

  • Seite 34: Rückmeldungen Von Antrieb Und Armatur

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Anzeigen AC 01.2 Intrusive Bild 32: Informationen in der Statuszeile (oben) Betriebsmodus Symbol Störung (nur bei Fehler und Warnungen) ID Nummer: S = Statusseite Falls weitere Details bzw. mehr Informationen zur Anzeige abrufbar sind, erscheinen Navigationshilfe in der Navigationshilfe (unterste Zeile im Display) die Anzeigen Details bzw.
  • Seite 35 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Anzeigen Drehmoment (S0002) Die Anzeige ist nur verfügbar, wenn im Antrieb ein MWG (magnetischer Weg- und Drehmomentgeber) eingebaut ist. Die Anzeige S0002 zeigt das an der Welle anliegende Drehmoment. Nach ca.
  • Seite 36 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Anzeigen AC 01.2 Intrusive Wenn der Stellungsregler frei geschaltet und aktiviert ist, wird die Balkenanzeige für Sollwert-Ansteuerung E1 (Stellungssollwert) sichtbar. Die Richtung des Fahrbefehls wird durch einen Pfeil oberhalb der Balkenanzeige angezeigt.

  • Seite 37: Statusanzeigen Nach Auma Kategorie

    Stellungsistwert 7.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005: die Anzahl der aufgetretenen Warnungen nach ca. 3 Sekunden ein blinkendes Fragezeichen Bild 42: Warnungen Für weitere Informationen siehe auch <Störungsbehebung>.

  • Seite 38: Statusanzeigen Nach Namur-Empfehlung

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Anzeigen AC 01.2 Intrusive Bild 44: Fehler Für weitere Informationen siehe auch <Störungsbehebung>. 7.2.3. Statusanzeigen nach NAMUR-Empfehlung Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert NAMUR eingestellt ist. Außerhalb der Spezifikation (S0008) Die Anzeige S0008 zeigt Meldungen außerhalb der Spezifikation nach der NAMUR-Empfehlung NE 107.

  • Seite 39: Mechanische Stellungsanzeige/Laufanzeige

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Anzeigen Bild 47: Wartungsbedarf Für weitere Informationen siehe auch <Störungsbehebung>. Ausfall (S0011) Die Anzeige S0011 zeigt die Ursachen der Meldung Ausfall nach der NAMUR-Empfehlung NE 107. Wenn eine solche Meldung aufgetreten ist, zeigt die Anzeige S0011: die Anzahl der aufgetretenen Meldungen nach ca.

  • Seite 40: Meldeleuchten

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Anzeigen AC 01.2 Intrusive 7.4. Meldeleuchten Bild 50: Anordnung und Bedeutung der Meldeleuchten Beschriftung mit Symbolen (Standard) Beschriftung mit Ziffern 1 6 (Option) Endlage ZU erreicht, (blinkt: Fahre in Richtung ZU) 2 Tc Drehmomentfehler ZU Motorschutz ausgelöst 4 To Drehmomentfehler AUF...

  • Seite 41: Meldungen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Meldungen Meldungen 8.1. Meldungen über HART Über HART stehen verschiedene Rückmeldungen zur Verfügung. Zu den Details der Rückmeldungen über die HART Schnittstelle siehe Handbuch (Geräteintegration) HART. 8.2.
  • Seite 42 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Meldungen AC 01.2 Intrusive Weitere Informationen zu diesem Thema siehe Handbuch (Betrieb und Einstellung).

  • Seite 43: Inbetriebnahme (Grundeinstellungen)

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen.

  • Seite 44: Hart Adresse (Slaveadresse) Einstellen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Auf ▲ Ab ▼ Benutzer wählen: Benutzer anmelden Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher Dabei bedeutet: schwarzes Dreieck: ▶ = aktuelle Einstellung weißes Dreieck: ▷ = Auswahl (noch nicht gespeichert) Ok drücken.

  • Seite 45: Schaltwerkraum Öffnen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Inbetriebnahme (Grundeinstellungen) Ok drücken. Anzeige zeigt: Passwort 0*** Passwort eingeben (→ Passwort eingeben). Anzeige zeigt die eingestellte Adresse 10. Mit Auf ▲ Ab ▼ neue Adresse eingeben. Information: Der Adressbereich wird im Display in runden Klammern angezeigt 11.

  • Seite 46: Wegschaltung Einstellen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Bild 51: Drehmomentmessköpfe Messkopf schwarz für Drehmoment Richtung ZU Messkopf weiß für Drehmoment Richtung AUF Sicherungsschrauben Skalenscheiben Beide Sicherungsschrauben [3] an Zeigerscheibe lösen. Skalenscheibe [4] durch Verdrehen auf das erforderliche Drehmoment einstellen (1 da Nm = 10 Nm).

  • Seite 47: Endlage Auf (Weißes Feld) Einstellen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Inbetriebnahme (Grundeinstellungen) Einstellspindel [1] unter ständigem Eindrücken mittels Schraubendreher in Pfeilrichtung drehen, dabei Zeiger [2] beobachten: Bei spürbarem und hörbarem Ratschen springt Zeiger [2] um jeweils 90°. Steht der Zeiger [2] 90°...

  • Seite 48: Laufrichtung Zu (Schwarzes Feld) Einstellen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive 9.6.1. Laufrichtung ZU (schwarzes Feld) einstellen Armatur in Richtung ZU, bis zur gewünschten Zwischenstellung fahren. Falls zu weit gedreht wurde: Armatur wieder zurückdrehen und Zwischenstellung erneut in Richtung ZU anfahren.

  • Seite 49: Wegschaltung Prüfen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Inbetriebnahme (Grundeinstellungen) Mit Anzeigescheibe: Drehrichtung beobachten. Drehrichtung stimmt, wenn Antrieb in Richtung ZU fährt und Anzeige- scheibe gegen Uhrzeigersinn dreht. Ohne Anzeigescheibe: Gewindestopfen [1] und Dichtung [2] bzw. Schutzkappe für Spindelschutz- rohr [4] herausdrehen und Drehrichtung an der Hohlwelle [3] bzw.

  • Seite 50: Referenzfahrt Stellungsrückmeldung Durchführen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Antrieb über Drucktaster AUF, HALT, ZU betätigen. Die Wegschaltung ist richtig eingestellt, wenn (Standard-Signalisierung): die gelbe Meldeleuchte/LED1 in Endlage ZU leuchtet die grüne Meldeleuchte/LED5 in Endlage AUF leuchtet die Meldeleuchten nach Fahrt in Gegenrichtung wieder erlöschen Die Wegschaltung ist falsch eingestellt, wenn: der Antrieb vor Erreichen der Endlage stehen bleibt...

  • Seite 51: Elektronischer Stellungsgeber Rwg

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Inbetriebnahme (Grundeinstellungen) 9.9. Elektronischer Stellungsgeber RWG — Option — Der elektronische Stellungsgeber RWG dient zur Erfassung der Armaturenstellung. Er erzeugt aus dem vom Potentiometer (Wegaufnehmer) erfassten Stellungsistwert ein Stromsignal von 0 20 mA oder 4 20 mA.

  • Seite 52: Mechanische Stellungsanzeige Einstellen

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Inbetriebnahme (Grundeinstellungen) AC 01.2 Intrusive Potentiometer [2] zurückdrehen bis folgender Wert erreicht ist: bei 0 20 mA ca. 0,1 mA bei 4 20 mA ca. 4,1 mA Dadurch wird sichergestellt, dass der elektrische 0-Punkt nicht unterfahren wird. Armatur in Endlage AUF fahren.
  • Seite 53 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Inbetriebnahme (Grundeinstellungen) O-Ring mit säurefreiem Fett (z.B. Vaseline) leicht einfetten und richtig einlegen. Deckel [1] am Schaltwerkraum aufsetzen. Schrauben [2] gleichmäßig über Kreuz anziehen.

  • Seite 54: Störungsbehebung

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Störungsbehebung AC 01.2 Intrusive Störungsbehebung 10.1. Fehler bei der Inbetriebnahme Tabelle 11: Fehler bei der Inbetriebnahme Fehlerbeschreibung Mögliche Ursachen Abhilfe Mechanische Stellungsanzeige Untersetzungsgetriebe passt nicht zu den Untersetzungsgetriebe tauschen. lässt sich nicht einstellen.
  • Seite 55 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Störungsbehebung Tabelle 12: Fehler und Warnungen über die Statusanzeigen im Display Anzeige im Display Beschreibung/Ursache Bei Anzeigewert > 0: Warnungen S0005 Sammelmeldung 02: Details drücken. Drucktaster Zeigt die Anzahl der anliegenden Warnungen.
  • Seite 56 Konfigurationsfehler vorhanden dungen zu sehen. Zur Beschreibung der Einzelmeldungen siehe Handbuch (Betrieb und Einstellung). Interner Fehler Sammelmeldung 14: AUMA Service Interner Fehler vorhanden Drucktaster Details drücken, um Einzelmel- dungen zu sehen. Zur Beschreibung der Einzelmeldungen siehe Handbuch (Betrieb und Einstellung).
  • Seite 57 Wahlschalter steht nicht in Stellung FERN. Wahlschalter in Stellung FERN stellen. Service aktiv Betrieb über die Serviceschnittstelle (Blue- Servicesoftware beenden. tooth) und Servicesoftware AUMA CDT. Gesperrt Antrieb befindet sich im Betriebsmodus Ge- Einstellung und Zustand der Funktion <Freiga- sperrt. be der Ortssteuerstelle> prüfen.

  • Seite 58: Sicherungen

    AC 01.2 Intrusive 10.3. Sicherungen 10.3.1. Sicherungen in der Stellantriebs-Steuerung Verwendete Sicherungen Primärsicherungen Netzteil F1/F2 G-Sicherung F1/F2 AUMA Art.-Nr. Größe 6,3 x 32 mm Wendeschütze 1 A T; 500 V K002.277 Spannungsversorgung ≤ 500 V Wendeschütze 2 A FF; 690 V K002.665 Spannungsversorgung >...

  • Seite 59: Motorschutz (Thermoüberwachung)

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Störungsbehebung Schrauben [1] lösen und Steckverbinder [2] abnehmen. Sicherungshalter [3] aus Stiftteil herausziehen, Sicherungsdeckel öffnen und alte Sicherungen durch neue Sicherungen austauschen. Sicherungen F3/F4 prüfen/austauschen Schrauben [1] lösen und Deckel [2] auf der Rückseite der Stellantriebs-Steue- rung öffnen.
  • Seite 60 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Störungsbehebung AC 01.2 Intrusive Der Antrieb wird gestoppt und folgende Fehlermeldungen ausgegeben: LED 3 (Thermofehler) auf der Ortssteuerstelle leuchtet. Die Status-Anzeige S0007 zeigt einen Fehler. Unter Details wird der Fehler Thermoschalter angezeigt.

  • Seite 61: Instandhaltung Und Wartung

    Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>...

  • Seite 62: Entsorgung Und Recycling

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Instandhaltung und Wartung AC 01.2 Intrusive Fettwechsel erfolgt bei der Wartung Bei Regelbetrieb in der Regel nach 4 6 Jahren. Bei häufiger Betätigung (Steuerbetrieb) in der Regel nach 6 8 Jahren.

  • Seite 63: Technische Daten

    In den folgenden Tabellen sind neben der Standardausführung auch Optionen ange- geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 12.1.
  • Seite 64 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Technische Daten AC 01.2 Intrusive Elektromechanische Steuereinheit Wegschaltung Zählrollen-Schaltwerk für Endlagen AUF und ZU Umdrehungen pro Hub: 2 bis 500 (Standard) oder 2 bis 5 000 (Option) Standard: Einfachschalter (1 NC und 1 NO) pro Endlage, nicht galvanisch getrennt Optionen: Tandemschalter (2 NC und 2 NO) pro Endlage, Schalter galvanisch getrennt Dreifachschalter (3 NC und 3 NO) pro Endlage, Schalter galvanisch getrennt...
  • Seite 65 IEC 60068-2-6 Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden. Gilt für Drehantriebe in Ausführung AUMA NORM (mit AUMA Rundstecker, ohne Steuerung), gilt nicht in Kombina- tion mit Getrieben. Korrosionsschutz...

  • Seite 66: Technische Daten Stellantriebs-Steuerung

    Die Wendeschützen sind für eine Lebensdauer von 2 Millionen Schaltspielen ausgelegt. Für Anwendungsfälle mit hoher Schalthäufigkeit empfehlen wir den Einsatz von Thyristorwende- einheiten. Für die Zuordnung der AUMA Leistungsklassen siehe Elektrische Daten zum Stellantrieb Ansteuerung und Rückmeldun- Über HART Schnittstelle Gerätekategorie: Actuator...
  • Seite 67 AUF (gelb), Motorschutz angesprochen (violett), Endlage AUF (rot) Bluetooth Bluetooth Klasse II Chip, Version 2.0 mit einer Reichweite von bis zu 10 m in industrieller Kommunikationsschnittstelle Umgebung. Unterstützt das Bluetooth-Profil SPP (Serial Port Profile). Parametrierprogramm: AUMA CDT, Inbetriebnahme und Diagnosewerkzeug für Windows basierte PCs, PDAs und Smartphones...
  • Seite 68 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Technische Daten AC 01.2 Intrusive Ausstattung und Funktionen Anwendungsfunktionen Standard: Abschaltart einstellbar weg- oder drehmomentabhängig für Endlage AUF und Endlage ZU Anfahrüberbrückung, einstellbar bis 5 Sekunden (keine Drehmomentüberwa- chung während der Anfahrzeit) Taktbeginn/Taktende/Lauf- und Pausenzeit (1 bis 1 800 Sekunden) unab- hängig für Richtung AUF/ZU einstellbar 8 beliebige Zwischenstellungen zwischen 0 und 100 % Reaktion und Melde-...
  • Seite 69 Optionen: Zusätzliches thermisches Überstromrelais in der Steuerung in Verbindung mit Thermoschaltern im Stellantrieb Kaltleiterauslösegerät in Verbindung mit Kaltleitern im Stellantriebsmotor Elektroanschluss Standard: AUMA Rundsteckverbinder mit Schraubanschluss Optionen: Klemmen oder Crimpanschluss Steuerkontakte mit Goldauflage (Buchsen und Stifte) Gewinde für Kabeleinführungen Standard:...
  • Seite 70 Spannungsversorgung Interne Spannungsversorung der HART Schnittstelle durch die Stellantriebs-Steuerung (er- fordert außer der HART Versorgungsspannung keine weitere Versorgung) Geräteidentifikation Manufacturer Name: AUMA Manufacturer ID: 0x607C HART Protokoll Revison: 7.4 Anzahl Geräte Variablen: 12 Model Name: AUMATIC AC 01.2 / ACExC 01.2 Device Type Code: 0xE1FD Unterstützte HART Kommandos...
  • Seite 71 Bei Sondermotoren abweichende Schutzart: siehe Typenschild. Option: DS Anschlussraum zusätzlich gegen Innenraum abgedichtet (double sealed) Die Schutzart IP68 erfüllt gemäß AUMA-Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauer der Überflutung durch Wasser: maximal 96 Stunden Während der Überflutung bis zu 10 Betätigungen Regelbetrieb ist während einer Überflutung nicht möglich.

  • Seite 72: Ersatzteilliste

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Ersatzteilliste AC 01.2 Intrusive Ersatzteilliste 13.1. Drehantrieb SA 07.2 SA 16.2/SAR 07.2 SAR 16.2...
  • Seite 73 Information: Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen Ref.

  • Seite 74: Stellantriebs-Steuerung Aumatic Ac 01.2

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Ersatzteilliste AC 01.2 Intrusive 13.2. Stellantriebs-Steuerung AUMATIC AC 01.2...
  • Seite 75 Information: Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.

  • Seite 76: Zertifikate

    SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Zertifikate AC 01.2 Intrusive Zertifikate 14.1. Einbauerklärung und EG Konformitätserklärung...
  • Seite 77 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive...
  • Seite 78 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive...

  • Seite 79: Stichwortverzeichnis

    Fern Bedienung des Antriebs Armaturenstellung - Anzeige Flanschgröße im Display Funktionskontrolle - Anzeige Auftragsnummer 8 , 9 , 9 im Display AUMA Support App Ausfall - Anzeige im Display Gerätetyp Außerhalb der Spezifikation - Gewindebuchse Anzeige im Display Halterahmen Baugröße...
  • Seite 80 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch Stichwortverzeichnis AC 01.2 Intrusive Mechanische Stellungsanzei- 39 , 52 Schalter prüfen Schaltplan 9 , 19 Meldeleuchten Schaltplan Steuerung Melderelais Schmierstofftyp Meldungen Schmierung Meldungen (analog) Schutzart 8 , 9 , 65 , 71 Menübedienung Schutzdeckel Montage...
  • Seite 81 SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2 Steuereinheit: elektromechanisch AC 01.2 Intrusive Stichwortverzeichnis Wandhalter Warnungen - Anzeige im Dis- play Wartung 5 , 61 , 61 Wartung erforderlich - Anzei- ge im Display Wegschaltung 46 , 49 Zertifikate Zubehör (Elektroanschluss) Zubehör zur Montage Zustandsmeldungen...

  • Seite 82: Adressen

    IBEROPLAN S.A. AUMA Polska Sp. z o.o. ES 28027 Madrid PL 41-219 Sosnowiec Tel +34 91 3717130 Tel +48 32 783 52 00 AUMA Riester GmbH & Co. KG iberoplan@iberoplan.com biuro@auma.com.pl www.auma.com.pl Werk Müllheim AUMA Finland Oy DE 79373 Müllheim FI 02230 Espoo AUMA-LUSA Representative Office, Lda.
  • Seite 83 AUMA weltweit AUMA South Africa (Pty) Ltd. AUMA Actuators Middle East AUMA Malaysia Office ZA 1560 Springs BH 152 68 Salmabad MY 70300 Seremban, Negeri Sembilan Tel +27 11 3632880 Tel +97 3 17896585 Tel +606 633 1988 aumasa@mweb.co.za salesme@auma.com sales@auma.com.my...
  • Seite 84 Tel +49 711 34803 - 0 Fax +49 711 34803 - 3034 riester@wof.auma.com Service-Center Köln DE 50858 Köln Tel +49 2234 2037 - 900 Fax +49 2234 2037 - 9099 Service@sck.auma.com Y006.505/001/de/1.15 Detaillierte Informationen zu den AUMA Produkten finden Sie im Internet unter: www.auma.com...
