SA 07.2 SA 16.2 / SAR 07.2
AC 01.2 Non-Intrusive EtherNet/IP
10.3. Mechanische Stellungsanzeige über Anzeigemarke (nicht selbsteinstellend)

Einstellelemente

SAR 16.2 Steuereinheit: elektronisch (MWG)
1. Anhand der Tabelle überprüfen, ob U/Hub mit der Einstellung des Unterset-
zungsgetriebes (Stufen 1
Tabelle 29:
Umdrehungen des Stellantriebs pro Hub der Armatur und die dazu passende Einstellung des
Untersetzungsgetriebes
bei 1 500 U/Hub
[über bis]
1,0 1,9
1,9 3,7
3,7 7,9
7,9 15,0
15,0 31,5
31,5 60,0
60,0 126
126 240
240 500
2. Zum Ändern der Einstellung Hebel am Untersetzungsgetriebe anheben und
auf der ausgewählten Stufe wieder einrasten.

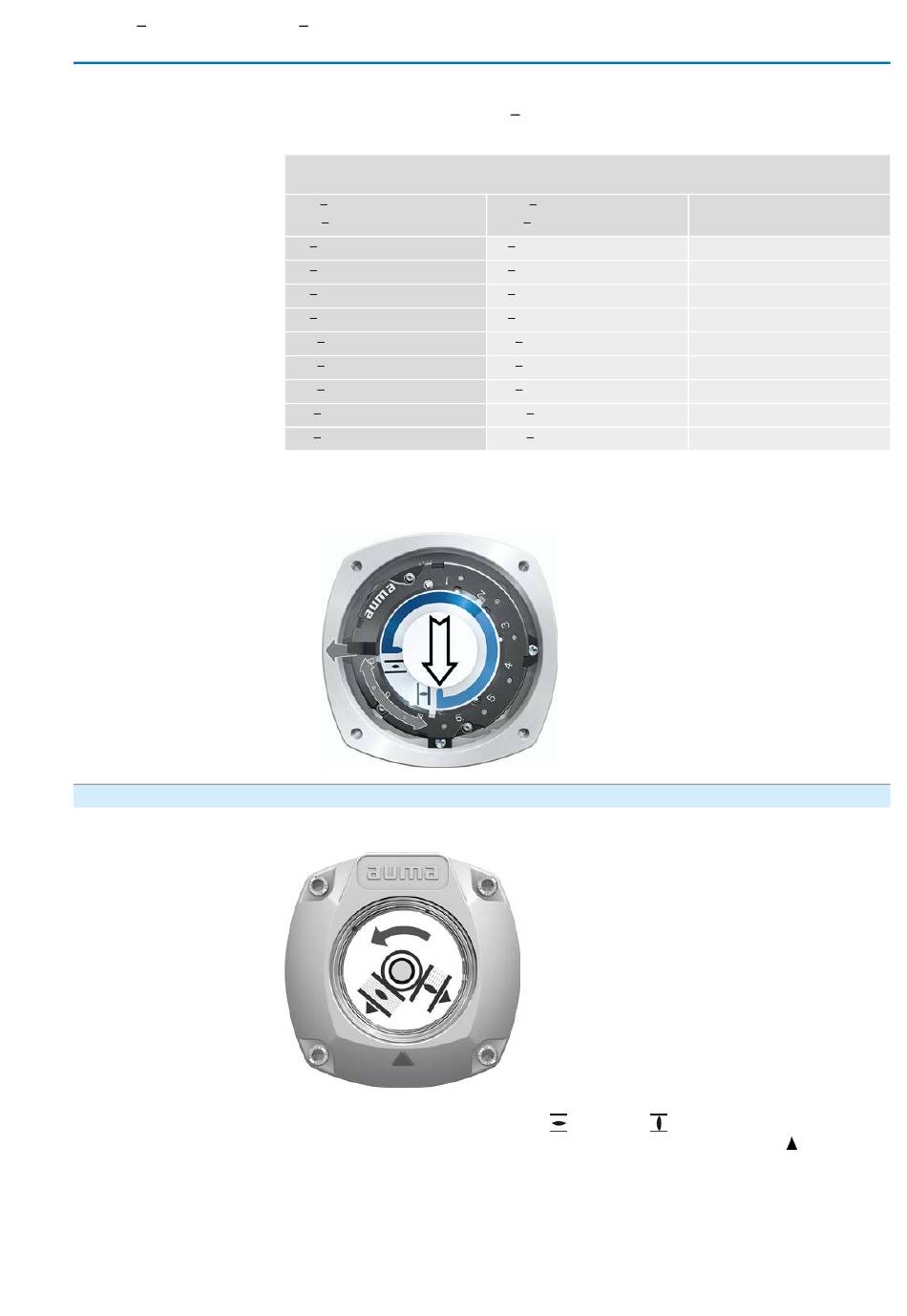

Bild 76: Untersetzungsgetriebe einstellen
Bild 77: Mechanische Stellungsanzeige über Anzeigemarke
Die mechanische Stellungsanzeige zeigt die Armaturenstellung über zwei
Anzeigescheiben mit den Symbolen
zeigen die Symbole AUF/ZU in den Endlagen auf die Anzeigemarke
Die Stellungsanzeige befindet sich im Schaltwerkraum des Stellantriebs. Zur
Einstellung muss der Schaltwerkraum geöffnet werden. Siehe <Schaltwerkraum
öffnen/schließen>.
Inbetriebnahme (Einstellungen/Optionen im Stellantrieb)
9) übereinstimmt.
bei 10 5000 U/Hub
[über bis]
10 19
19 37
37 79
79 150
150 315
315 600
600 1 260
1 260 2 400
2 400 5 000
(AUF) und
Untersetzungsgetriebe
Stufe
1
2
3
4
5
6
7
8
9
(ZU). Bei korrekter Einstellung
am Deckel.
71
