Inbetriebnahme (Einstellungen/Optionen im Stellantrieb)
10.2.2. Getriebestufe des Untersetzungsgetriebes prüfen/einstellen
70
SA 07.2 SA 16.2 / SAR 07.2
2.
Die beiden unteren Scheiben mit den Symbolen
menschieben. Dabei wird die Scheibe mit dem Pfeil

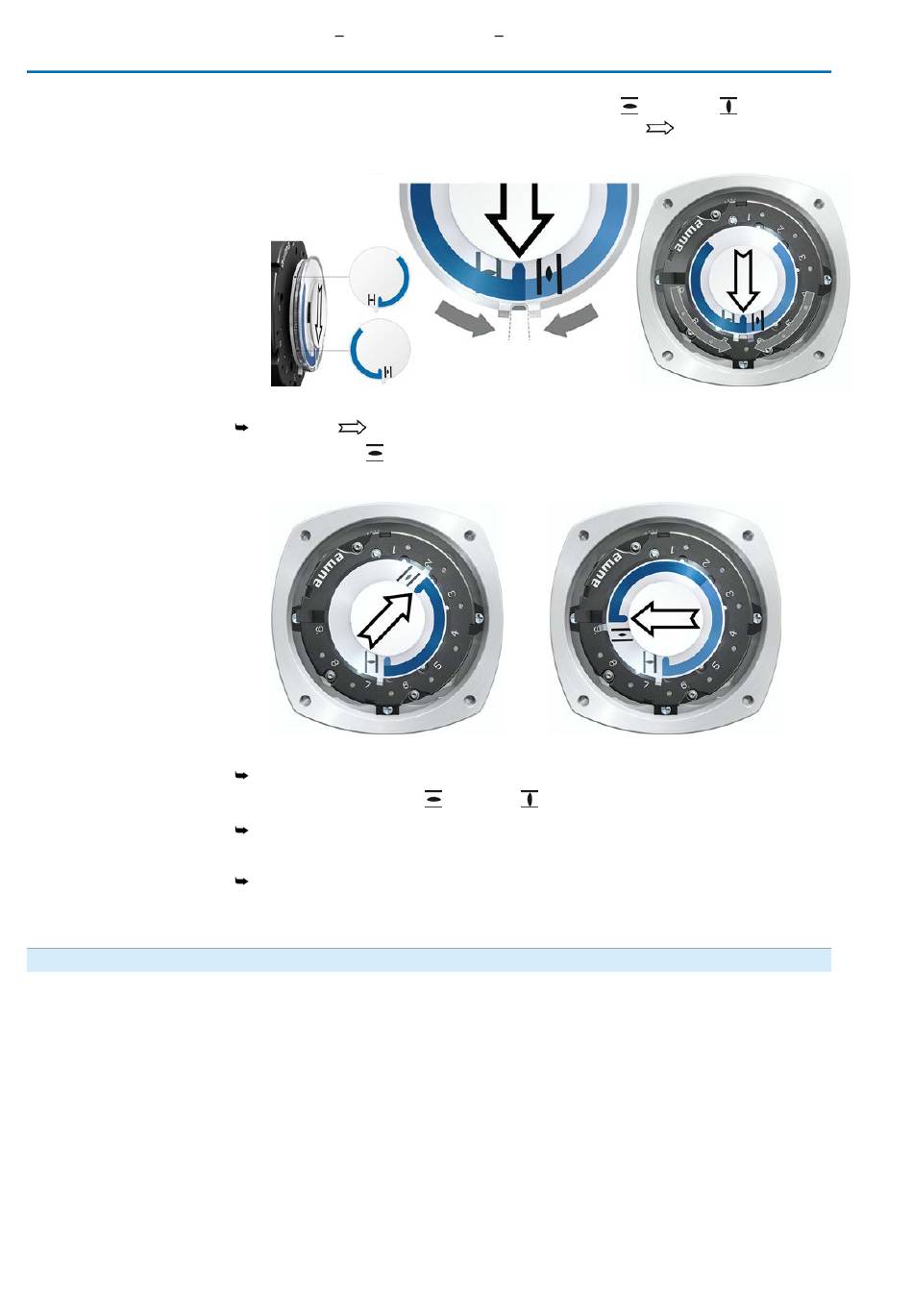

Bild 74: Einstellposition in Stellung ZU
3. Antrieb in Endlage AUF fahren.
Der Pfeil dreht sich in Richtung AUF und nimmt die Anzeigescheibe mit
dem Symbol (AUF) mit, bis der Stellantrieb in Stellung AUF stehen bleibt.
Bild 75: Fahrt in AUF (links) und Stellung AUF (rechts)
4. Einstellung prüfen:
Die mechanische Stellungsanzeige ist richtig eingestellt, wenn der Winkel zwi-
schen den Symbolen
Werden alle drei Scheiben zusammen verdreht, lässt sich die Anzeige in 15°
Schritten verstellen. Einzeln sind 5° möglich.
Falls die Anzeige überdreht (über 280°) oder der Winkel zu klein ist (unter 120°),
muss die eingestellte Getriebestufe an die U/Hub des Stellantriebs angepasst
werden. Siehe <Getriebestufe des Untersetzungsgetriebes prüfen/einstellen>.
Diese Prüfung/Einstellung ist nur erforderlich, falls die mechanische Stellungsanzeige
nicht richtig eingestellt werden kann.
