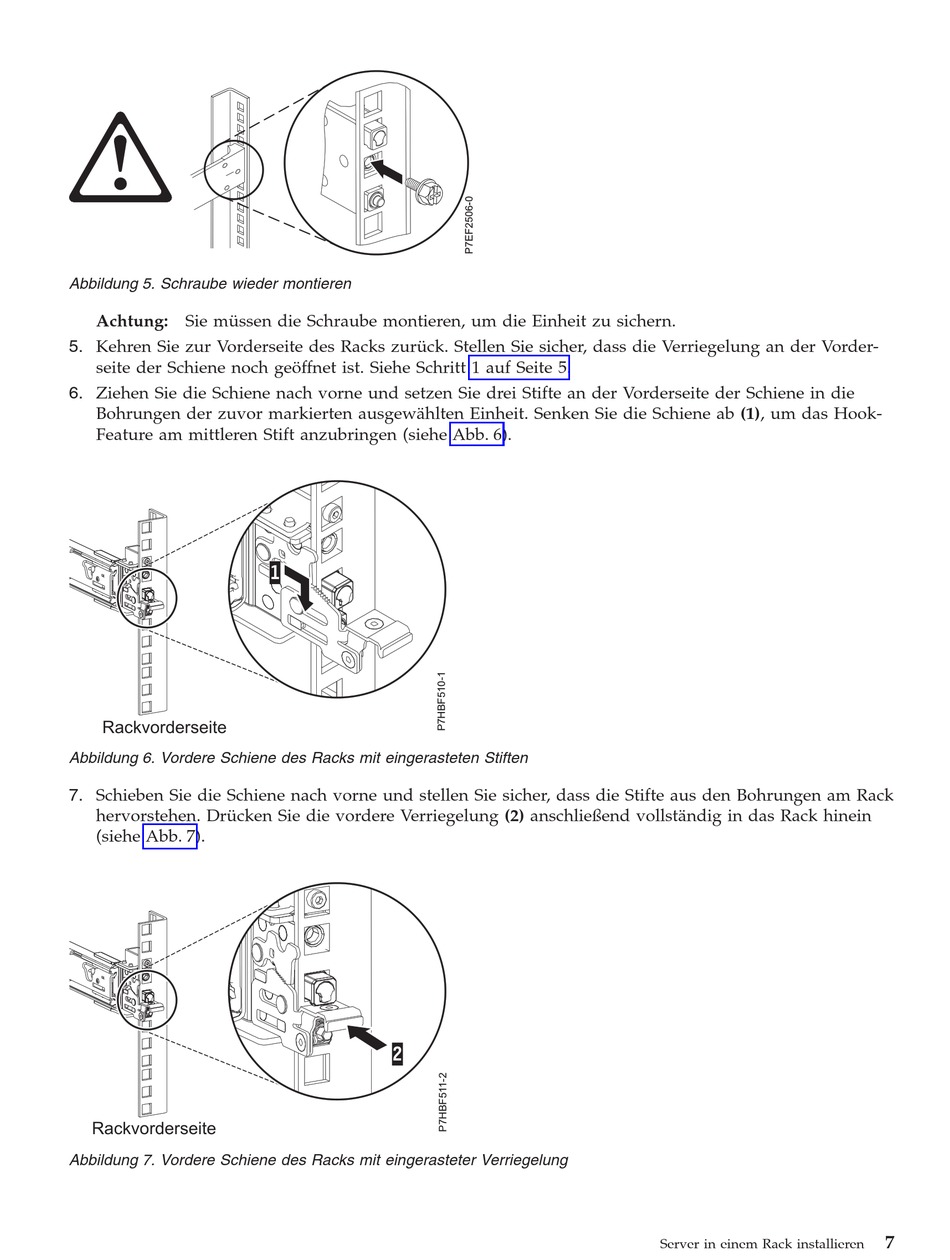

Abbildung 5. Schraube wieder montieren
Achtung: Sie müssen die Schraube montieren, um die Einheit zu sichern.
5. Kehren Sie zur Vorderseite des Racks zurück. Stellen Sie sicher, dass die Verriegelung an der Vorder-
seite der Schiene noch geöffnet ist. Siehe Schritt 1 auf Seite 5.
6. Ziehen Sie die Schiene nach vorne und setzen Sie drei Stifte an der Vorderseite der Schiene in die
Bohrungen der zuvor markierten ausgewählten Einheit. Senken Sie die Schiene ab (1), um das Hook-
Feature am mittleren Stift anzubringen (siehe Abb. 6).
Rackvorderseite
Abbildung 6. Vordere Schiene des Racks mit eingerasteten Stiften
7. Schieben Sie die Schiene nach vorne und stellen Sie sicher, dass die Stifte aus den Bohrungen am Rack
hervorstehen. Drücken Sie die vordere Verriegelung (2) anschließend vollständig in das Rack hinein
(siehe Abb. 7).
Rackvorderseite
Abbildung 7. Vordere Schiene des Racks mit eingerasteter Verriegelung
1
2
Server in einem Rack installieren
7
