Rackrückseite
1

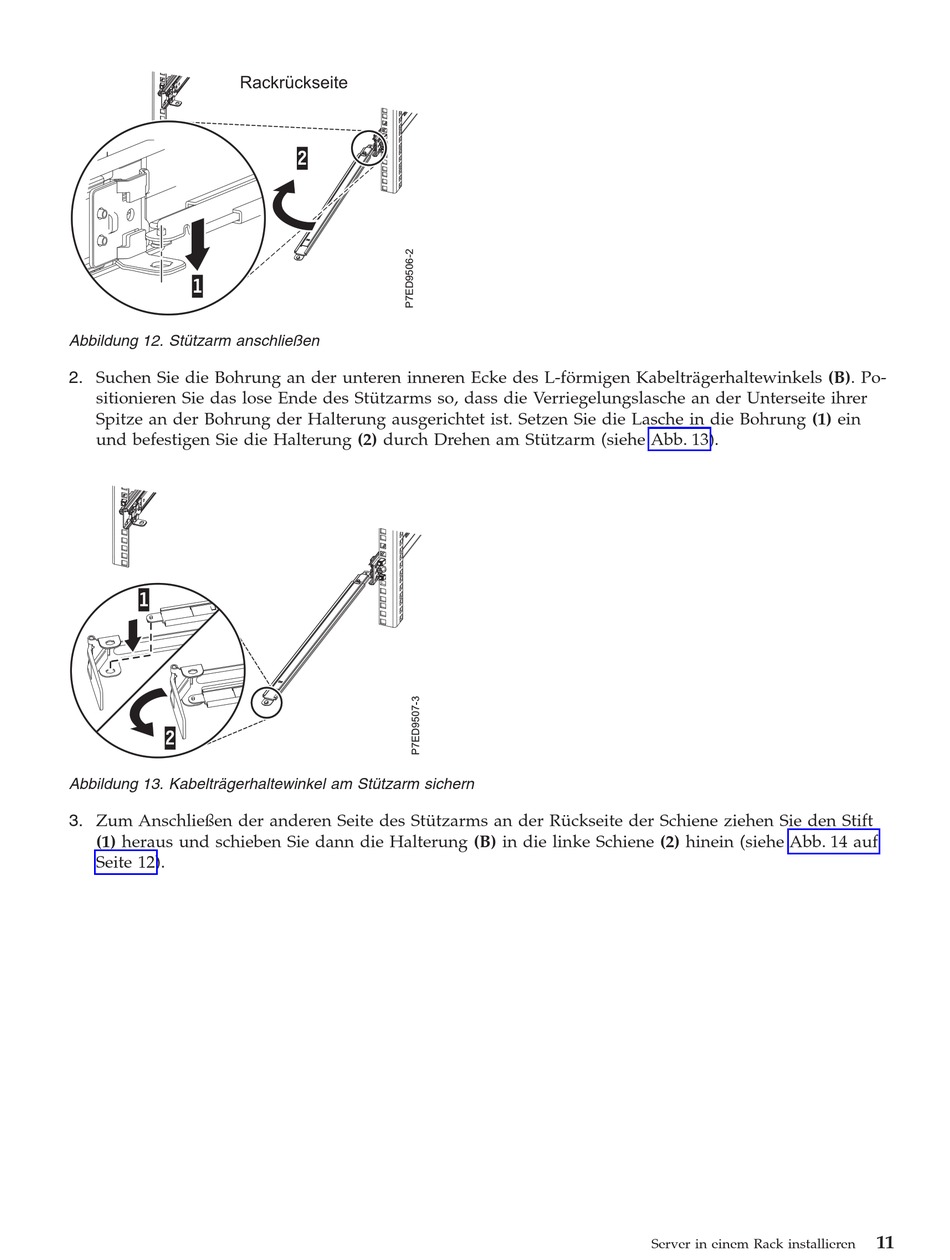

Abbildung 12. Stützarm anschließen
2. Suchen Sie die Bohrung an der unteren inneren Ecke des L-förmigen Kabelträgerhaltewinkels (B). Po-
sitionieren Sie das lose Ende des Stützarms so, dass die Verriegelungslasche an der Unterseite ihrer
Spitze an der Bohrung der Halterung ausgerichtet ist. Setzen Sie die Lasche in die Bohrung (1) ein
und befestigen Sie die Halterung (2) durch Drehen am Stützarm (siehe Abb. 13).
Abbildung 13. Kabelträgerhaltewinkel am Stützarm sichern
3. Zum Anschließen der anderen Seite des Stützarms an der Rückseite der Schiene ziehen Sie den Stift
(1) heraus und schieben Sie dann die Halterung (B) in die linke Schiene (2) hinein (siehe Abb. 14 auf
Seite 12).
2
Server in einem Rack installieren
11
